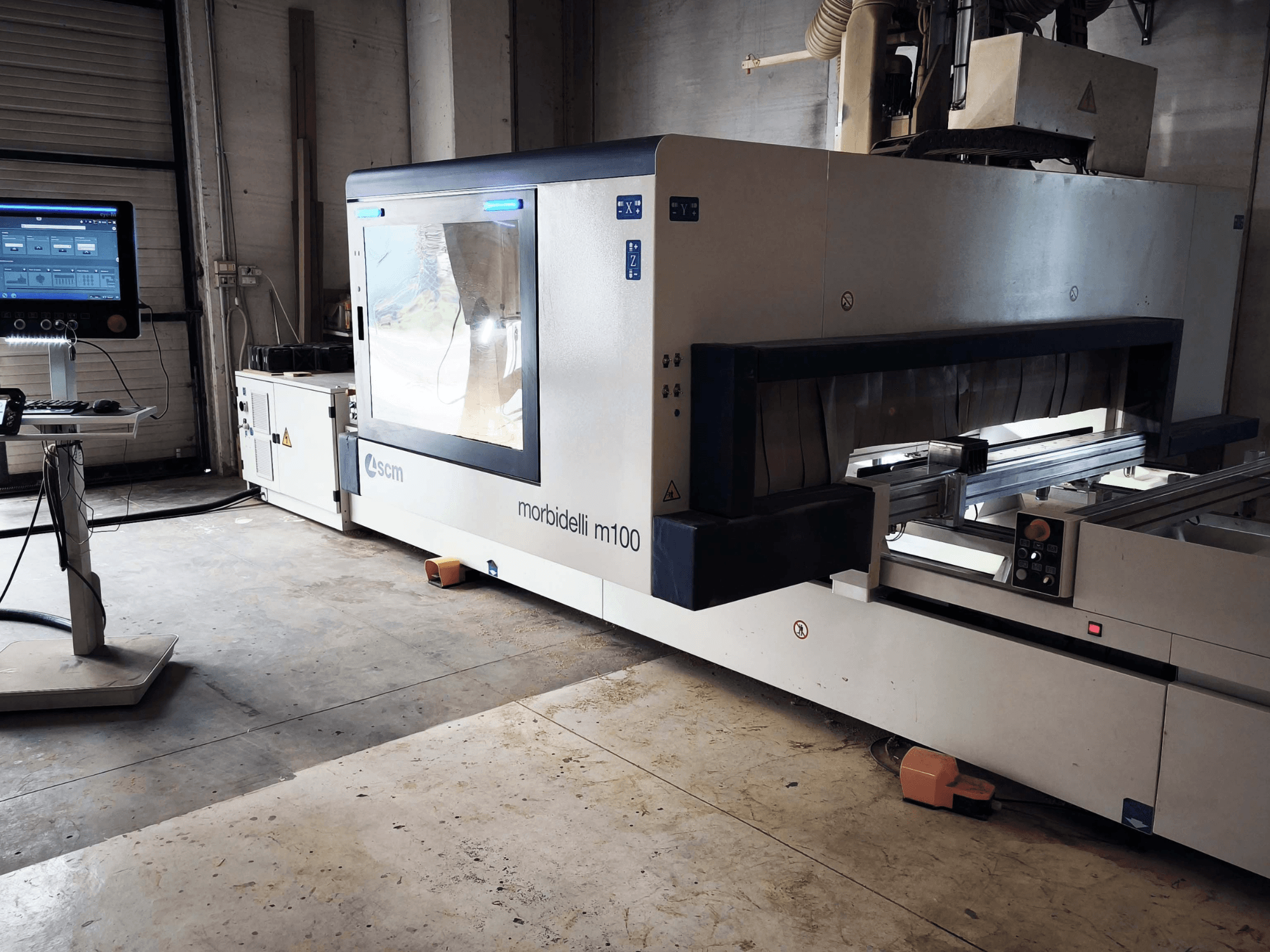

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Arbeitsbereich

  • Max. Plattenladebreite / Y-Durchgang: 2.200 mm

  • Werkstückdurchlauf in Z-Achse: 250 mm

  • Pendel-Arbeitslänge: 1.700 + 1.700 mm

  • X+Y-Vektorgeschwindigkeit PRO-SPACE: 56 m/min

  • X+Y-Vektorgeschwindigkeit PRO-SPEED: 78 m/min

  • Sicherheitskonfiguration PRO-SPACE: X-Achse zur Sicherheit des Bedieners auf 25 m/min begrenzt

• 5-Achsen-Fräseinheit – JQX

  • 5-Achsen-Elektrospindel JQX, HSK 63F

  • B-Achsen-Drehung: ±185°, Drehzahl: 7.000°/min

  • C-Achsen-Drehung: ±320°, Drehzahl: 7.000°/min

  • Programmierbare Drehung im Uhrzeigersinn/gegen den Uhrzeigersinn, Keramiklager, flüssigkeitsgekühlt

  • Automatische Absaughaube: 3 Positionen + Ausschlussposition

• Bohraggregat – F23L Ro.Ax

  • 13 unabhängig voneinander wählbare vertikale Spindeln

  • 5 horizontale Bohrköpfe mit doppeltem Ausgang (3 in X, 2 in Y)

  • Drehzahl der Bohrspindel: 4.200 U/min (Standard) / 3.000–8.000 U/min (mit Frequenzumrichter)

  • Integriertes Sägeblatt in X-Richtung; max. Durchmesser 125 mm; Dicke 2,2–6 mm

  • Sägeblattdrehzahl: 5.000 U/min (Standard) / bis zu 10.000 U/min (mit Frequenzumrichter)

  • Leistung des Bohrmotors: bis zu 3,9 kW

  • Max. Bohrlänge: 70 mm; Spindelabstand: 32 mm; Weldon-Werkzeugaufnahme Ø 10 mm

  • Hochdruckluftunterstützung: >64 kgf pro Spindel

• Werkzeugmagazine (insgesamt bis zu 28 Positionen)

  • TRB14: 14 Werkzeuge; max. Werkzeug-Ø 300 mm (3-Achsen) / 350 mm (5-Achsen); max. Werkzeuggewicht 8 kg

  • FAST14: 14 Werkzeuge; max. Ø 225 mm (Säge) / 180 mm (Kreissägewerkzeuge/Winkelaggregate); max. Werkzeuggewicht 8 kg

• Arbeitstisch und Spannvorrichtung

  • 6 × TV FLEX 1600 Tische/Leisten; pneumatische Verriegelung/Entriegelung

  • Automatische Referenzanschläge: 6 hintere, 6 mittlere, 4 seitliche

  • Zusätzliche vordere Anschläge H=75

  • 4 pneumatische Plattenhebevorrichtungen H=75

  • Pendelbearbeitung

  • Vakuumspannsystem

• Vakuumausrüstung

  • Vakuumpumpe: 250 m³/h

  • 18 feste Saugnäpfe: 145 × 145 mm, H=75 mm

  • 6 drehbare Saugnäpfe: 145 × 55 mm, H = 75 mm

• Messung / Positionierung

  • Automatischer Werkzeuglängensensor

  • Doppelte Laserpositionierung (ein Projektor pro Arbeitsbereich)

  • Automatische Werkstück-Positionierungsreferenzen

• Steuerung und Software

  • Maestro Active CNC-Bedienoberfläche; Maestro CNC CAD/CAM

  • DXF-Import; PGM-Import / Konvertierung in PGMX

  • Parametrische Programmierung; Werkzeugmanager; Maestro APPS

  • Grafische Einrichtung des Arbeitstisches; Kollisionsprüfung; Schätzung der Zykluszeit

  • Fernwartungsfunktion; Netzwerkverbindung

• Bedienkonsole

  • eye-M PRO integrierter Industrie-PC, 21,5-Zoll-Full-HD-Touchscreen (1920 × 1080)

  • Intel i7 2,80–3,60 GHz; 8 GB DDR4-RAM; 500 GB Festplatte

  • Ethernet RJ45; USB 3.0

  • Kabelgebundene TECPAD 7"-Fernbedienung; Kabellänge 6,5 m

• Installationsdaten

  • Anschlussleistung: 23–28,5 kVA; 400 V; 50 Hz; 3 Phasen

  • Luftverbrauch: 450 Nl/min

  • Abluftgeschwindigkeit: 30 m/s; Abluftanschluss Ø 250 mm

Zusatzausstattung

• Werkzeughalter und Spannzangen: nicht im Angebot enthalten

• Es ist kein weiteres externes Zubehör (Roboter, Automatisierung, Späneförderer, Stangenlader usw.) als im Lieferumfang enthalten angegeben
