SCHMID SE 368

Foto galerie

SCHMID - SE 368DE-MIL-SCH-2019-00002

Verkauft

Haben Sie weitere Fragen? Kontaktieren Sie uns!

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

Über Whatsapp kontaktieren

GINDUMAC
Produkte
Werkzeugmaschinen
➤ Used SCHMID SE 368 For Sale | gindumac.com

In Originalsprache anzeigen

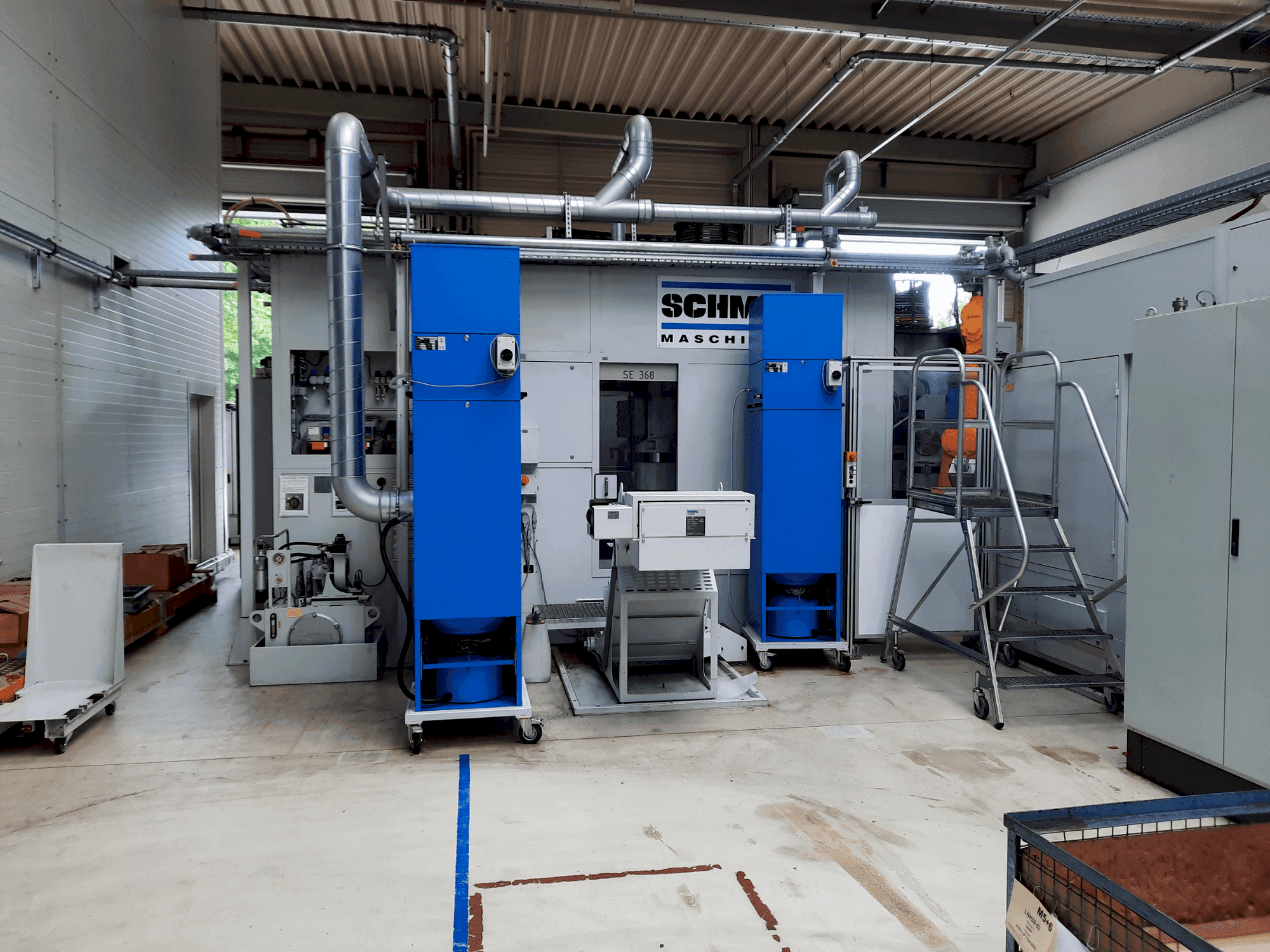

This 5-axis SCHMID SE 368 horizontal machining centre was manufactured in 2019. It features a Siemens Sinumerik 840 D SL control, rapid traverse rates of 75/40/90 m/min in X/Y/Z, and a shuttle table. Equipped with dual NC rotary swivelling units, a 30-fold tool changer, and HSK-A63 tool holder. Max speed is 10,000 rpm. Includes a chip conveyor and recooling system. A great opportunity to buy this SCHMID SE 368 horizontal machining centre. Contact us for further details regarding this horizontal machining centre.

Übersicht

Hersteller: SCHMID
jahr: 2019
MODELL: SE 368
anwendungstyp: Fräsen
Standort: Deutschland
maschinentyp: Horizontal-Bearbeitungszentrum
Marke Steuergerät: SIEMENS

Technische Daten - SCHMID SE 368

Steuerung

Steuerungsmarke: SIEMENS
Steuerungsmodell: Sinumerik 840 D SL

Maße

Maschinengewicht: 21000 kg

Bewegung

X-Achsverfahrweg: 400 mm
Y-Achsverfahrweg: 450 mm
Z-Achsverfahrweg: 550 mm

Technische Spezifikation

Spindeldrehzahl: 24000 RPM

Zusätzliche Informationen

Additional equipment

Double spindle
Shuttle table
2x 2 NC rotary swivelling units
Switch cabinet system
Chip conveyor Knoll 600K-1 2019
Hydraulic unit
Filter system
Recooling system Lahntechnik KOF1803-100 2020
Number of tool magazine positions: 2x 30
Rotary table (NC / hydraulic clamping) : n x 360o, vertical axis,

Machine Benefits

Technical Machine Benefits

Ibag three-phase main drive : s1-100% 40 kw / s6-40% 52 kw
Key performance data working spindle kw s1 : 3 12 29 40 40
Spindle speeds approx. 1/min : 1,000 5,000 10,000 20,000 24,000
Torque approx. Nm : 27 27 27 19 17
Tool diameter with free neighbouring positions : 125 mm
Swivelling table (nc / hydraulic indexing) : vertical axis, 0° - 180°, max. Rotation angle in connection with 5th axis : +/- 150°
Rotary table diameter : 400 mm, rotary table (horizontal axes u1-u2/ v1-v2), rotary table (nc / hydraulic clamping) : n x 360o, vertical axis, rotary table diameter : 330 mm
Pallet clamping : 2 zero point clamping modules/ table
Position measuring systems : absolute position measuring systems
Position tolerance x - y - z : 0. 008 mm (vdi/dgq 3441)

Extra Information

Machine still under power

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
