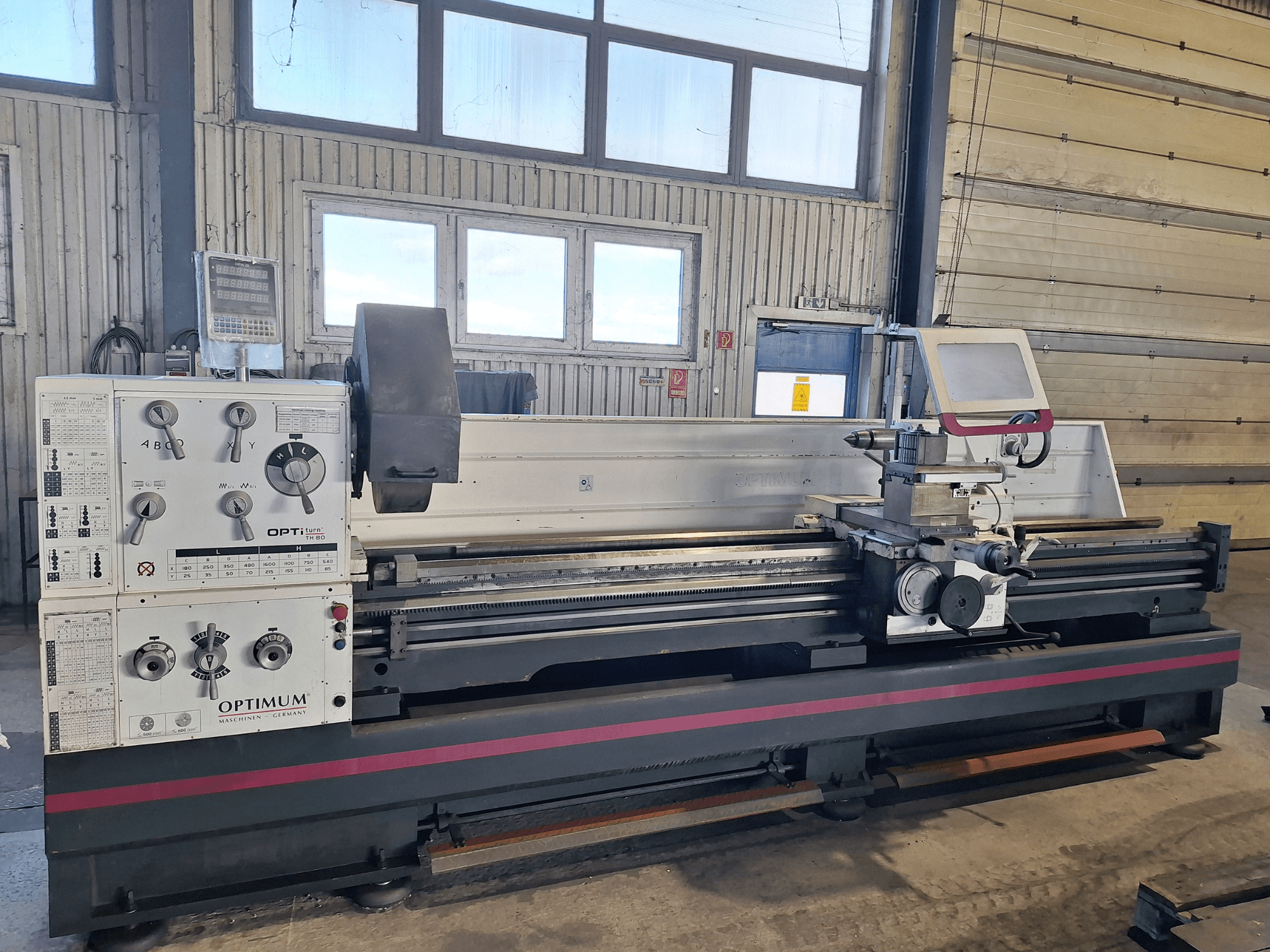

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Typ und Highlights

  • Leit- und Zugspindeldrehmaschine, hohe Flexibilität, Präzision und Wirtschaftlichkeit

  • Mit digitaler Positionsanzeige vorbereitet (siehe Zusatzausstattung) und Schnellwechsel-Stahlhalter (siehe Zusatzausstattung)

• Informationen zum Versand

  • Verpackungsmaße: Länge 4770 mm, Breite 1150 mm, Höhe 1840 mm

  • Gewichte: Brutto 4480 kg, Netto 3870 kg

• Technische Daten

  • Tragfähigkeit: 1,4 t/m

  • Arbeitsbereiche:

    • Max. Höhe 400 mm

    • Umlaufdurchmesser über Maschinenbett 800 mm

    • Umlaufdurchmesser über Hobelschlitten 570 mm

    • Bettbreite 400 m

    • Max. Breite 3050 mm

    • Umlaufdurchmesser in der Bettbrücke 1035 mm

    • Drehlänge in der Bettbrücke 250 mm

  • Drehzahlbereich:

    • Anzahl der Gänge 16

  • Eilganggeschwindigkeit:

    • Eilganggeschwindigkeit 3800 mm/min

    • Erklärungen zum Eilgang max. 5 min (30 min. Pause)

  • Elektrische Daten:

    • Antriebsmotorleistung 11 kW

    • Versorgungsspannung 400 V

    • Netzfrequenz 50 Hz

    • Elektrische Anschlüsse: Gesamtnennwert 12 kW

  • Kühlschmierstoffsystem:

    • Leistung der Kühlmittelpumpe 150 W

  • Spindel:

    • Spindelfutter Camlock DIN ISO 702-2 Nr. 8

    • Spindelbohrung/Stangendurchlass Durchmesser 105 mm

    • Spindelkonus Ø113 (Konus 1:20) mm

    • Werkzeughalter: max. Spannfutterhöhe 32 mm

  • Reitstock:

    • Reitstockfutter MK 5

    • Hub der Reitstockpinole 235 mm

    • Durchmesser der Reitstockpinole 90 m

  • Teilungen:

    • Metrische Teilung 0,45 - 120 mm/Umdrehung (54 Teilungen)

    • Zöllige Teilung 80 - 7/16 Gg/1" (60 Teilungen)

    • Diametrale Steigung 7/8 - 160 (42 Steigungen)

    • Modulare Gewindesteigung 0,25 - 60 mm/Umdrehung (46 Steigungen)

  • Verfahrweg:

    • Verfahrweg Oberschlitten 230 mm

    • Verfahrweg Schlittensattel 2900 mm

    • Verfahrweg Querschlitten 368 mm

  • Vorschub:

    • Längsvorschubbereich 0,044 - 1,48 mm/Umdrehung (25 Vorschübe)

    • Flachvorschubbereich 0,022 - 0,74 mm/U (25 Vorschübe)

• Konstruktionsmerkmale und Sicherheit

  • Gehärtete und geschliffene Z-Achsen-Führungsbahn

  • Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8

  • Präzise gefertigter Schlitten; alle Führungen durch Keilleisten verstellbar

  • Verstellbereich Oberschlitten ± 90°

  • Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm

  • Wellen, Räder und Hauptspindel laufen im Ölbad

  • Zahnräder glatt, gehärtet und geschliffen mit 2 einstellbaren Präzisions-Kegelrollenlagern

  • Übersichtlicher Wahlhebel zum Umschalten der Vorschubgeschwindigkeiten

  • Geschlossene Ausführung des Eilganggetriebes

  • Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern

  • Handräder entkoppelt und geprüft nach EN 23125

  • Zweikanaliger Rechts-Links-Schalter, geprüft nach EN 23125

  • Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849

  • Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar

  • Zentralschmierung im Bettschlitten

  • Kühlmitteleinrichtung mit separatem Kühlmittelbehälter mit Füllstandsanzeige und Ölabscheider; einfache und vollständige Entleerung und Reinigung nach DIN

  • Führende Spindel

  • Not-Aus-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter

  • Not-Aus-Einrichtung mit Fußschalter

  • Sicherheitshandräder mit Auslösefunktion in der X-Achse

  • Handräder mit einstellbarer Feinskala 0,04 / 0,02 mm

  • Reitstock für Kegeldrehen ± 10 mm einstellbar

  • Reitstockpinole und Handrad mit einstellbarer Feinskalierung

  • Reitstockkurbel zur Positionsveränderung

  • Reitstockpinole mit zwei einstellbaren Übersetzungsverhältnissen 1/4 oder 1/1 Umdrehung

  • Eilgang: Drucktaster und Wählhebel zur Aktivierung des Eilgangs in Plan- und Längsrichtung; schaltet beim Einfahren in den Endschalter nicht die gesamte Maschine ab

  • Sicherheitsendschalter mit zwangsöffnenden Kontakten

  • Elektrische Motorbremse mit schnellem Notstopp; Schnellstopp ohne Nachlauf im Normalbetrieb

  • Elektrik mit Siemens-Komponenten

  • Energiekette für schonende Leitungs- und Schlauchführung

Zusätzliche Ausstattung

• Digitale Positionsanzeige DPA 21 mit Glasskalen

• Schnellwechsel-Stahlhalter SWH 9-D

• Stahlhalter 41 x 180 Typ D für Vierkantmeißel (max. Werkzeughöhe 32 mm)

• Feste Lünette (Lünette) Durchgang max. Ø 150 mm

• Laufende Lünette (Lünette/Folgelünette) Durchgang max. Ø 130 mm

• Maschinenleuchte / LED-Maschinenleuchte

• Reduzierhülse MK 5 / MK 7

• Feste Zentrierspitze MK 5

• Feste Zentrierspitze MK 5, legiert

• Positionsanschlag mit Feineinstellung

• Wechselradsatz

• Qualitätsöl eingeschlossen

• Werkzeuge zur Bedienung
