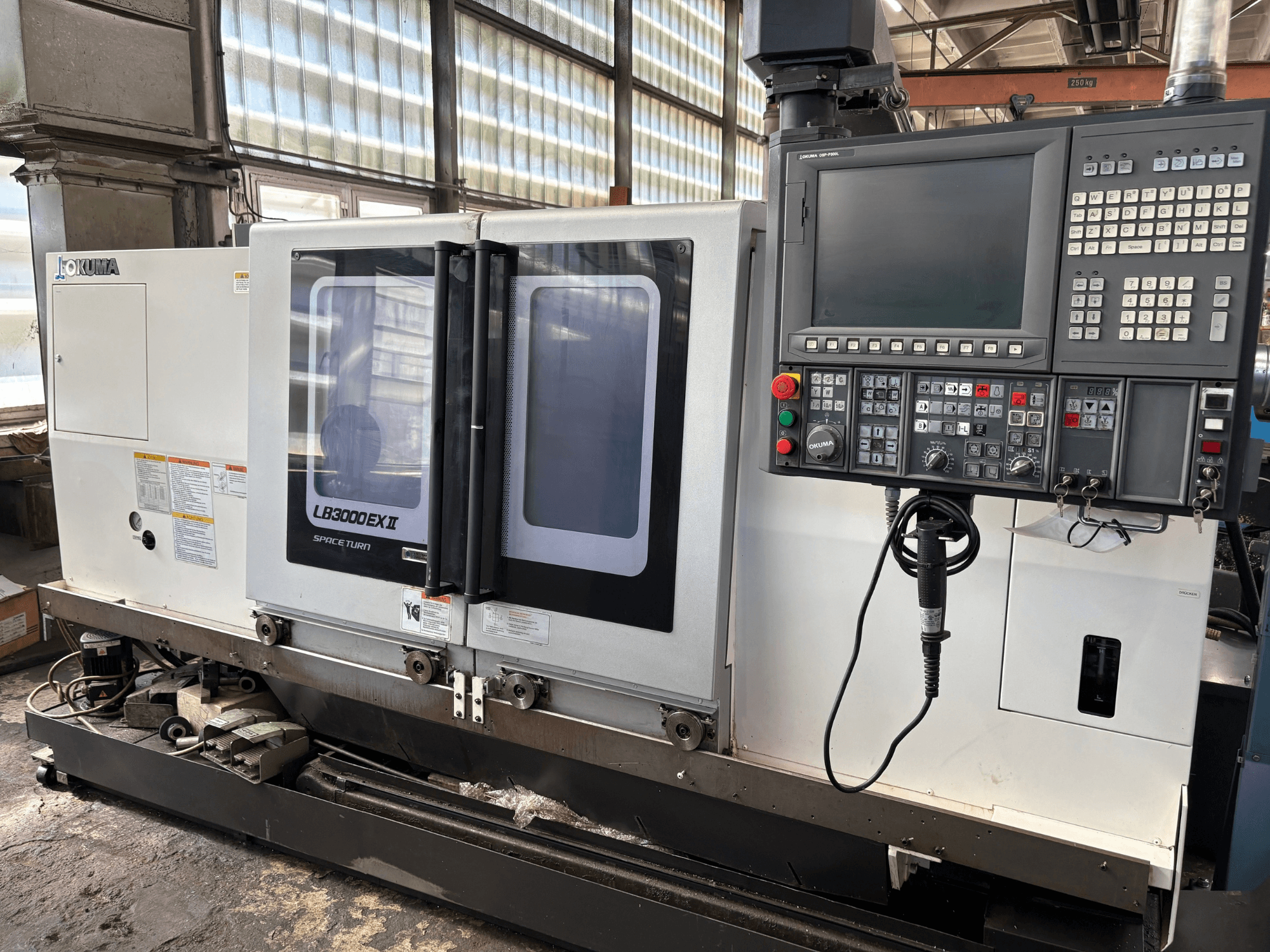

Okuma - LB3000EXII HU-TUR-OKU-2014-00002

Kapazitäten

• Schwenkbereich über dem Bett: 580 mm

• Schwenkbereich über Längsschlitten: 470 mm

• Abstand zwischen den Spindelmittelpunkten: 1.020 mm

• Max. Drehdurchmesser: 340 mm

• Maximale Drehlänge: 1.000 mm

• Max. Werkstückgewicht zwischen den Spitzen: 250 kg

Hauptspindel

• Spindeldurchmesser: 120 mm

• Spindelnase: JIS A2-6 (optional JIS A2-8)

• Spindelbohrung: 80 mm

Achsen

• Z-Eilgang: 30.000 mm/min

• X-Eilgang: 25.000 mm/min

• Vorschubbereich X/Z: 0,001–1.000 mm/U

Revolver

• Typ: V12

• Werkzeugstationen: 12

• Geeignet für Dreh- oder angetriebene Werkzeuge (L- oder M-Werkzeuge)

• Außenabmessungen der Werkzeuge: 25 × 25 mm

• Innendurchmesser des Werkzeugs: Ø 40 mm

Angetriebene Werkzeuge / C-Achse

• Drehzahl der angetriebenen Werkzeuge: 45–6.000 U/min

• C-Achsen-Verfahrbereich: 360°

• Schrittweite der C-Achse: 0,001°

• Eilgang der C-Achse: 200 U/min

Reitstock

• Kegel: MT Nr. 5

• Verfahrweg: 1.015 mm

• Motor: 2,9 kW

Elektrik / Zusatzausrüstung

• Pumpe der Hydraulikeinheit: 2,2 kW

• Schmierpumpe: 0,018 kW

• Kühlmittelpumpe: 0,25 kW (seitlicher Späneauswurf) / 0,8 kW (hinterer Späneauswurf)

• Versorgungsspannung (manuell): 200 V

• Transformatorspannungen: 220 / 240 / 380 / 415 / 440 / 480 V

• Frequenz: 50/60 Hz

• Schutzart des Schaltschranks: IEC IP54
