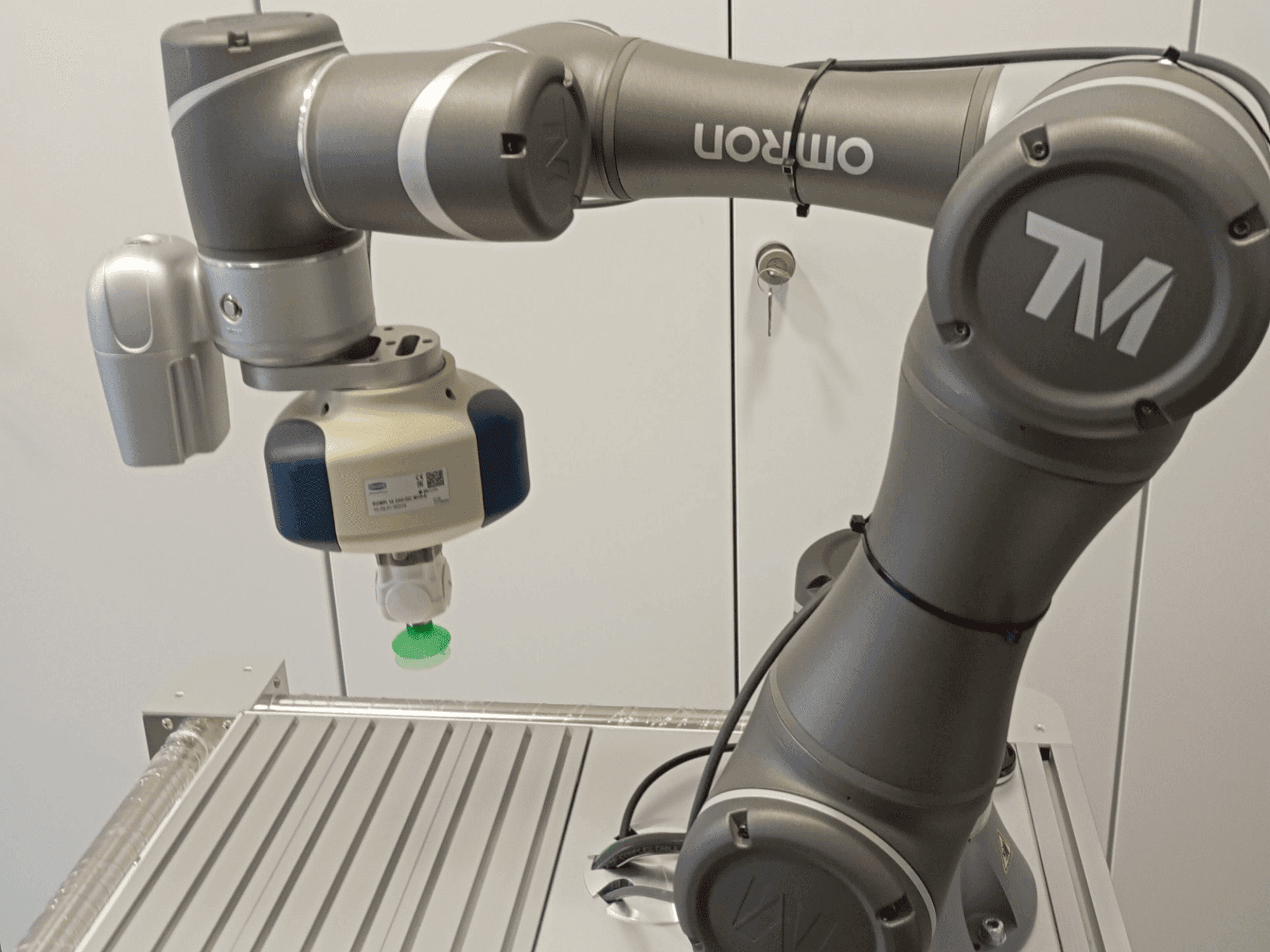

OMRON - TM5-700PY-ROB-OMR-2019-00001

Zusätzliche Ausrüstung

• Auge in der Hand (Eingebaut)
• Kamera: 1.2M/5M Pixel, Farbkamera
• Auge zu Hand (optional): Unterstützung für maximal 2 GigE-Kameras

Maschinenvorteile

Qualitative Maschinenvorteile

• "der trackscan sharp49 ist ein trackerbasierter 3d-laserscanner. Mit seinem scanvolumen von 49 kubikmetern können sie große objekte wie autos oder lastwagen mit hoher präzision digitalisieren. Er ist sehr einfach zu bedienen. Dank seines kamerastrahls, der die position des scanners erfasst, müssen keine referenzmarken auf dem zu scannenden objekt angebracht werden. Diese technologie ermöglicht eine extrem schnelle digitalisierung und damit z. B. Eine qualitätsaussage über ein bauteil in kürzester zeit

Technische Maschinenvorteile

• Freiheitsgrade: 6 drehgelenke
• Reichweite des werkstücks: 700 mm
• Nutzlast des werkstücks: 6 kg
• Reproduzierbarkeit: +/- 0,05 mm
• Stromversorgung: eingang: 100-240 vac, 50-60 hz
• Stromversorgung: gleichstromeingang: 22-60 vdc
• Leistungsaufnahme: typisch: 220 watt
• Temperaturbereich: betriebsbereich: 0°c bis 50°c

Zusätzliche Informationen

Gelenkbereiche: J1, J6: +/- 270° J2, J4, J5: +/- 180° J3: +/- 155° Geschwindigkeit: J1~J3: 180°/s J4~J6: 225°/s IP-Klassifizierung: Roboterarm: IP54 Steuerkasten: IP32 E/A-Anschlüsse: Steuereinheit: Digitaler Eingang: 16 Digitaler Ausgang: 16 Analoger Eingang: 2 Analoger Ausgang: 1 Werkzeuganschluss: Digitaler Eingang: 4 Digitaler Ausgang: 4 Analoger Eingang: 1 Analoger Ausgang: 0 E/A-Schnittstelle: COM: 3 HDMI: 1 LAN: 3 USB 2.0: 4 USB 3.0: 2 Zertifizierungen: Standard: CE Optional: SEMI S2 E/A-Stromversorgung: Steuerkasten: 24V, 1,5A Werkzeuganschluss: 24 V, 1,5 A Typische Geschwindigkeit: 1,1 m/s
