Mitutoyo - QVT1-X302PIL-C

2011

Verkauft

Haben Sie weitere Fragen? Kontaktieren Sie uns!

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

Über Whatsapp kontaktieren

GINDUMAC
Produkte
Werkzeugmaschinen

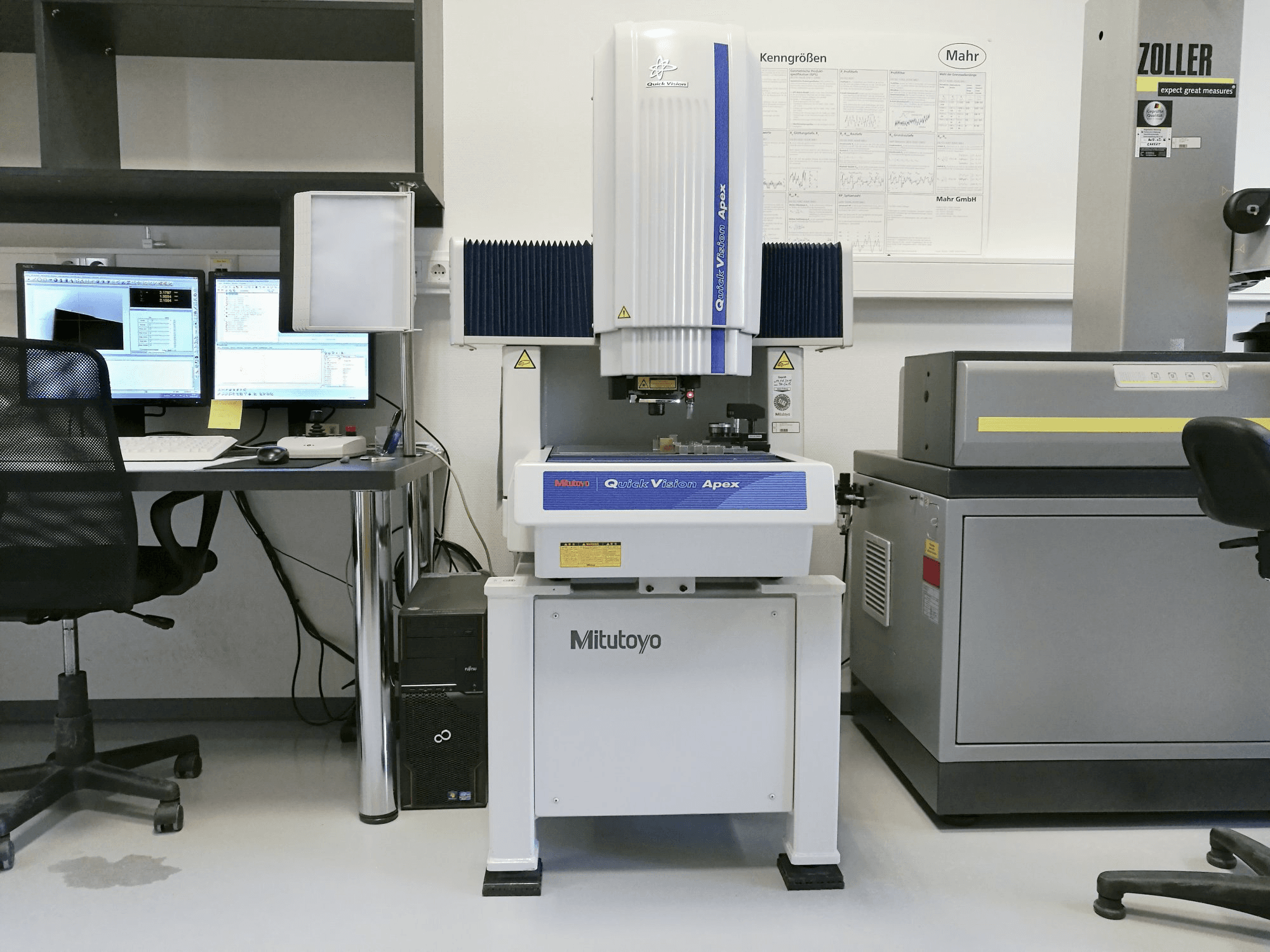

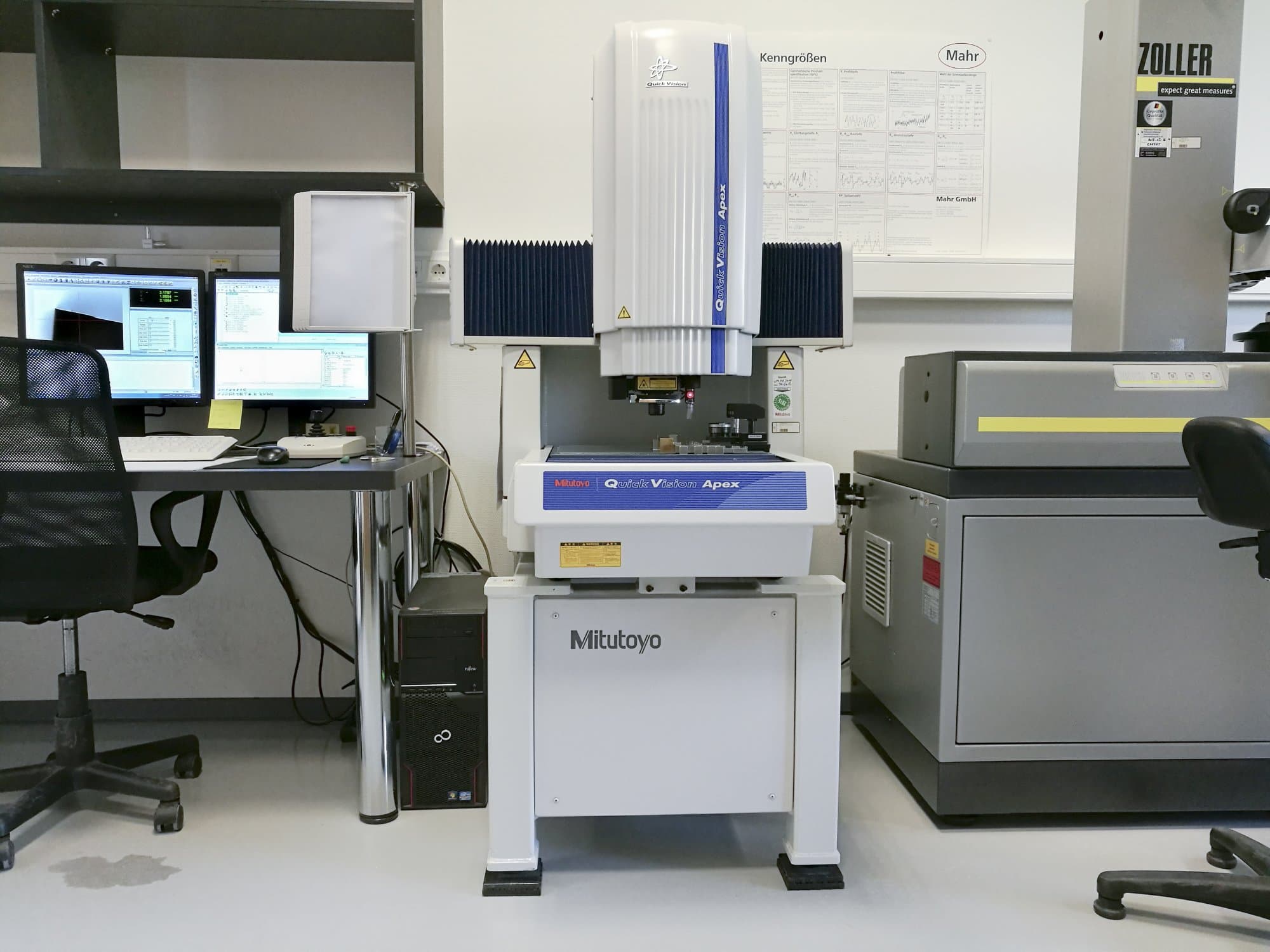

Mitutoyo QVT1-X302PIL-C Koordinatenmessgerät

In Originalsprache anzeigen

Dieses 2011 Mitutoyo QVT1-X302PIL-C Koordinatenmessgerät war während nur 750 Arbeitsstunden tätig. Aufgrund der geringen Abnutzung befindet sich diese Anlage in perfektem Zustand und wird durch eine MiCat QVPAK (Version 11.101) mit Fernbedienung gesteuert. Zusätlich beinhaltet diese Maschine eine 02AKT300 HR2,5x Linse; eine 02AKT250 HR1x Linse; ein TP 200 Sondenkit; zwei Haltewinkel und eine QVPAK Software.

Übersicht

Hersteller: Mitutoyo
jahr: 2011
MODELL: QVT1-X302PIL-C
Produktionsstunden: 750
anwendungstyp: Messung
Standort: Deutschland
maschinentyp: Koordinatenmessgerät
Verfügbarkeit: Verkauft
Marke Steuergerät: Mitutoyo
GINDUMAC ID: DE-MEA-MIT-2011-00001

Technische Daten

Allgemeine Angaben

Breite: 859 mm
Tiefe: 951 mm
Höhe: 1609 mm
Gewicht: 360 kg

Steuergerät

Hersteller: MiCat
Modell: QVPAK
Version: 11.101
Fernbedienung: Ja

Hauptantrieb

Kamera: Hochempflindliche CCD Schwarz-Weiß-Kamera
Beleuchtung: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
Resolution: 0.0001 mm

Bewegung

X-Achse Bewegung: 300 mm
X-Achse Vorschub: 300 mm/s
X-Achse Größten Fehlermessung: -0.761 µm
X-Achse Präzision: E1x1-(1.5+3L/1000) µm
Y-Achse Bewegung: 200 mm
Y-Achse Vorschub: 300 mm/s
Y-Achse Größten Fehlermessung: 0.488 µm
Y-Achse Präzision: E1y2-(1.5+3L/1000) µm
Z-Achse Bewegung: 200 mm
Z-Achse Vorschub: 300 mm/s
Z-Achse Größten Fehlermessung: -0.982 µm
Z-Achse Präzision: E1z3-(1.5+4L/1000) µm
X-Y Fläche (Diagonale 1) Größten Fehlermessung: 1078 µm
X-Y Fläche (Diagonale 1) Präzision: E2xy4-(2+4L/1000) µm
X-Y Fläche (Diagonale 2) Größten Fehlermessung: 1326 µm
X-Y Fläche (Diagonale 2) Präzision: E2xy5-(2+4L/1000) µm

Werkstück

Werkstück Z: 200 mm
Max. Tischbelastung: 20 kg

Arbeitstisch

Äußere Länge: 399 mm
Äußere Breite: 271 mm

Media

Elektronischer Hauptanschluss: 230 V / 50 Hz

Zusätliche Ausrüstung

- 2x Haltewinkel
- 1x Renishaw TP 200 Sondenkit
- 1x Linse 02AKT300 HR2,5x
- 1x Linse 02AKT250 HR1x
- QVPAK Software

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
