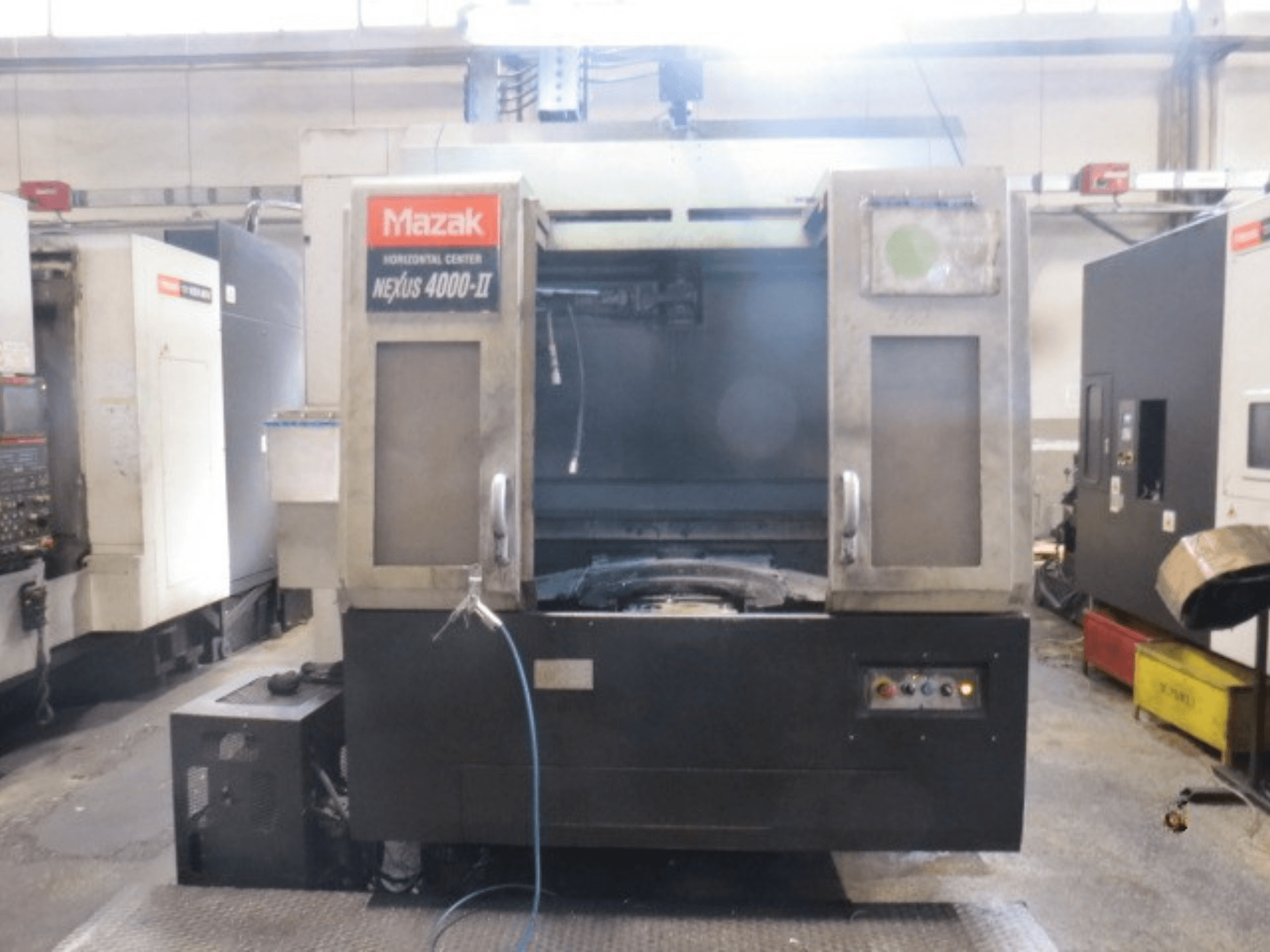

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Verfahrwege

  • Eilgang (X/Y/Z): 60.000 mm/min

  • Max. Schnittvorschub: 60.000 mm/min

• Werkstückkapazität

  • Max. Werkstückdurchmesser: Ø 630 mm

  • Max. Werkstückhöhe: 900 mm

  • Max. Werkstückgewicht: 400 kg

• Palette / Tisch

  • Palettengröße: 400 × 400 mm

  • Standard-Palettenwechsler: 2 Paletten

  • Palettenwechselzeit: 6 Sek.

  • Standard-B-Achsen-Indexierung: 1° × 360 Positionen

  • Indexierzeit der B-Achse: 1,3 Sek. / 90°

  • Optionaler NC-Positioniertisch: 0,001°

  • Optionaler NC-Drehtisch: 0,0001°

  • Wiederholgenauigkeit der Palettenpositionierung: ≤ 4 µm

• Spindel (zwei Konfigurationen)

  • Hochdrehmoment-Spindel mit 12.000 U/min

    • 30 kW / 30 min; 22 kW Dauerbetrieb

    • Max. Drehmoment: 300 Nm

  • Hochgeschwindigkeitsspindel mit 18.000 U/min

    • 35 kW / 30 min; 26 kW Dauerleistung

    • Max. Drehmoment: 168 Nm

  • Drehzahlbereich der Spindel: 35–12.000 U/min oder 35–18.000 U/min (je nach Ausführung)

• ATC / Werkzeugmagazin

  • Standardmagazin: 40 Werkzeuge

  • Optional: 60 / 80 / 120 / 160 Werkzeuge

  • Werkzeugaufnahme: ISO BT40

  • Max. Werkzeugdurchmesser: Ø 95 mm

  • Max. Werkzeugdurchmesser ohne benachbarte Werkzeuge: Ø 150 mm

  • Max. Werkzeuglänge: 420 mm

  • Span-zu-Span-Zeit: 2,7 s bei Werkzeugen < 6 kg; 3,2 s bei Werkzeugen von 6–12 kg

• Kühlmittel

  • Kühlmitteltank: 500 l

  • Standard-Flutkühlung

  • Spindelkühlung serienmäßig enthalten

• Späneabtransport

  • Standard: Spiralförderer auf beiden Seiten des Tisches

• Genauigkeit

  • Bidirektionale Positioniergenauigkeit in X/Y/Z: 0,012 mm

  • Wiederholgenauigkeit in X/Y/Z (bidirektional): 0,008 mm

• Elektrik / Druckluft

  • Spannung (je nach Bestimmungsort): 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 V

  • Frequenz: 50/60 Hz

  • Luftdruck: 0,5–0,9 MPa

  • Standard-Luftverbrauch: 200 l/min

Zusatzausstattung

• Optionen für die Spindelkühlung (CTS): 0,8 MPa, 1,5 MPa, Hochdruck 6,9 MPa

• Optionen für die Späneentsorgung: Späneförderer mit seitlichem Auswurf, Späneförderer mit rückseitigem Auswurf

• Filterung: verschiedene Kühlmittel-/Spänefiltersysteme
