LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Technische Daten

• Maschinentyp: Doppelspindel-Horizontalbearbeitungszentrum

• Steuerung: Siemens SINUMERIK 840D sl

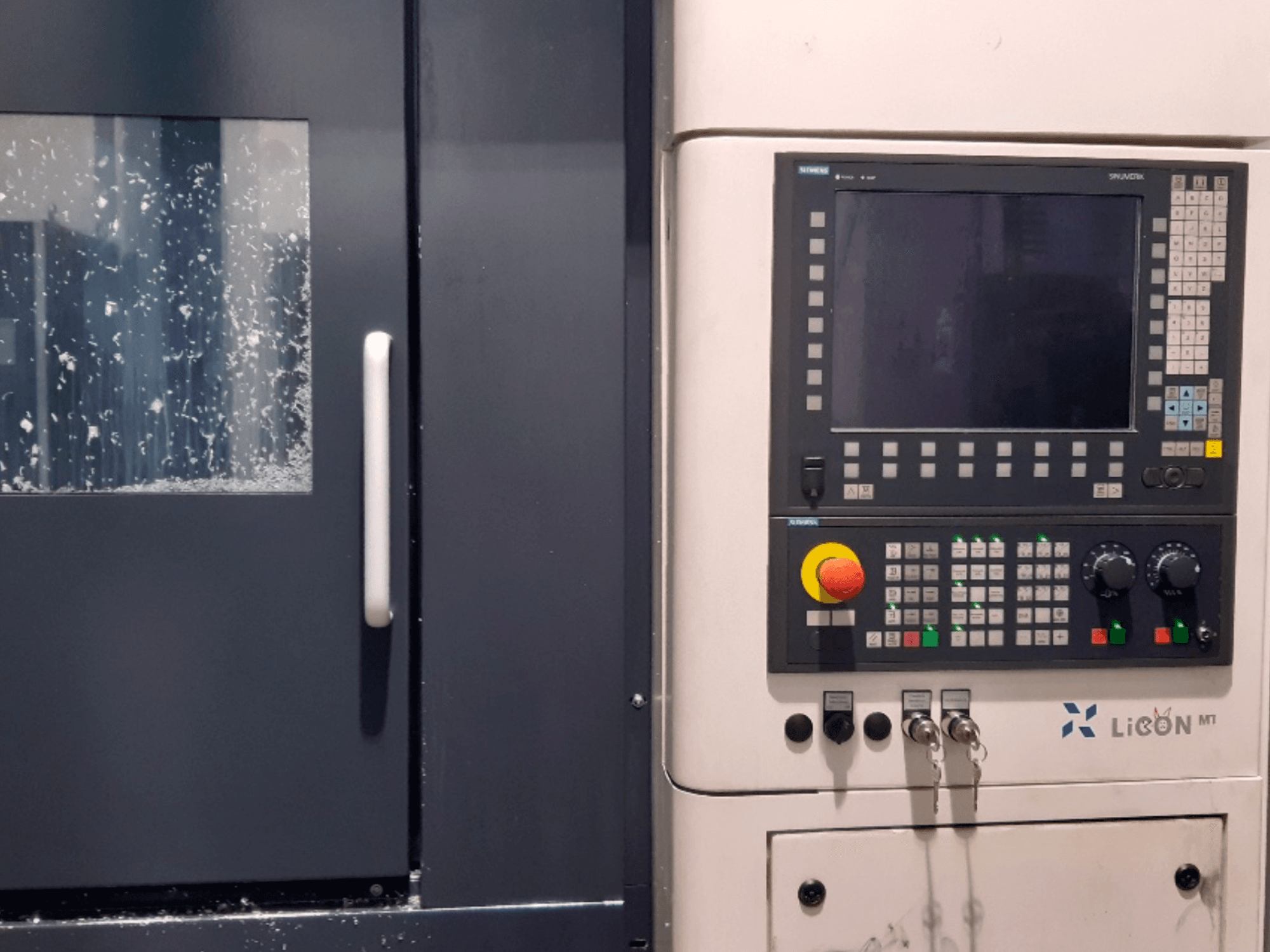

• Bedienfeld: Siemens OP15T mit integrierter TCU

• ECO-Modus

• Ferndiagnose (eWON-Router)

• PROFIBUS-Schnittstelle für automatische Werkstückbeladung

• Signalsäule (3-farbige LED)

Verfahrwege

• Verfahrweg der X-Achse: 750 mm

• Verfahrweg der Y-Achse: 660 mm

• Verfahrweg der Z1-Achse: 650 mm

• Verfahrweg der Z2-Achse: 650 mm

Eilgang

• X-Achse: 60 m/min

• Y-Achse: 60 m/min

• Z1-/Z2-Achsen: 90 m/min

Achsleistung

• Beschleunigung der X-Achse: 6 m/s²

• Beschleunigung der Y-Achse: 6 m/s²

• Beschleunigung der Z1/Z2-Achsen: 9 m/s²

• Vorschubkraft X: 15.000 N

• Vorschubkraft Y: 15.000 N

• Vorschubkraft Z1/Z2: 10.000 N

• Positioniergenauigkeit: 8 µm

Spindel

• Anzahl der Spindeln: 2

• Präzisionsmotorspindeln

• Werkzeugaufnahme: HSK-A63 (DIN 69893-1)

• Spindeldrehzahl: 12.000 U/min

• Spindelleistung: 37 kW (40 % Dauerbetrieb)

• Spindeldrehmoment: 85 Nm (40 % ED)

• Maximales Drehmoment: 100 Nm

• Direktantrieb

Achsen / Schwenksystem

• 2 NC-B-Achsen

• 2 NC-Drehachsen (A-Achsen)

• Schwenkbereich: 0°–180°

• Schwenkzeit (0°–180°): ca. 5 s

Technologie

• Unabhängige X-, Y- und Z-Achsen für beide Spindeln

• Separates Direktmesssystem für jede Achse

• Unabhängiger Korrekturbereich der Z-Achse: 5 mm

Werkzeugmagazin

• 96 Werkzeugstationen (2 × 48)

• Maximale Werkzeuglänge: 400 mm

• Maximaler Werkzeugdurchmesser (benachbarte Fächer belegt): 80 mm

• Maximaler Werkzeugdurchmesser (benachbarte Fächer frei): 250 mm

• Maximales Werkzeuggewicht: 20 kg

Schmierung

• Automatische Zentralschmierung

• 5-Kanal-Medienzufuhr (Öl oder Luft)

Kühlung / Kühlmittel

• 70 bar Kühlmittelzufuhr durch die Spindel

• Kühlmittelbehälter-Fassungsvermögen: 2.300 l

• Kühlmitteldurchfluss: 400 l/min

• Hochdruckpumpe: 15 kW

• Automatische Kühlmittelnachfüllung

• Kühlmittelreinigungssystem

• Wasserkühlung

• Kühlwassertemperatur: 22 °C

• Durchflussmenge des Kühlwassers: 800 l/h

Späneentsorgung

• Spanförderer mit Schaber

• Austrittshöhe des Späneförderers: < 1.150 mm

• Für Trockenbearbeitung geeignet

• MMS-kompatibel (Minimalmengenschmierung)

Elektrische Daten

• Stromversorgung: 400 V / 50 Hz

• Steuerspannung: 24 V DC

• Anschlussleistung: 150 kW

Weitere Merkmale

• Schnittstelle für automatische Werkstückzuführung

• Automatischer Werkzeugwechsler

• Geschlossene Maschinenhaube

• Maschinenbeleuchtung

• Pneumatikausstattung

• Energieüberwachungssystem

• Automatische Medienanschlüsse

• Modularer Maschinenbau

Weitere Informationen

• Motorspindel 11 wird in Woche 19/2024 ausgetauscht

• Motor der Spindel 12 wird in Woche 24/2023 ausgetauscht
