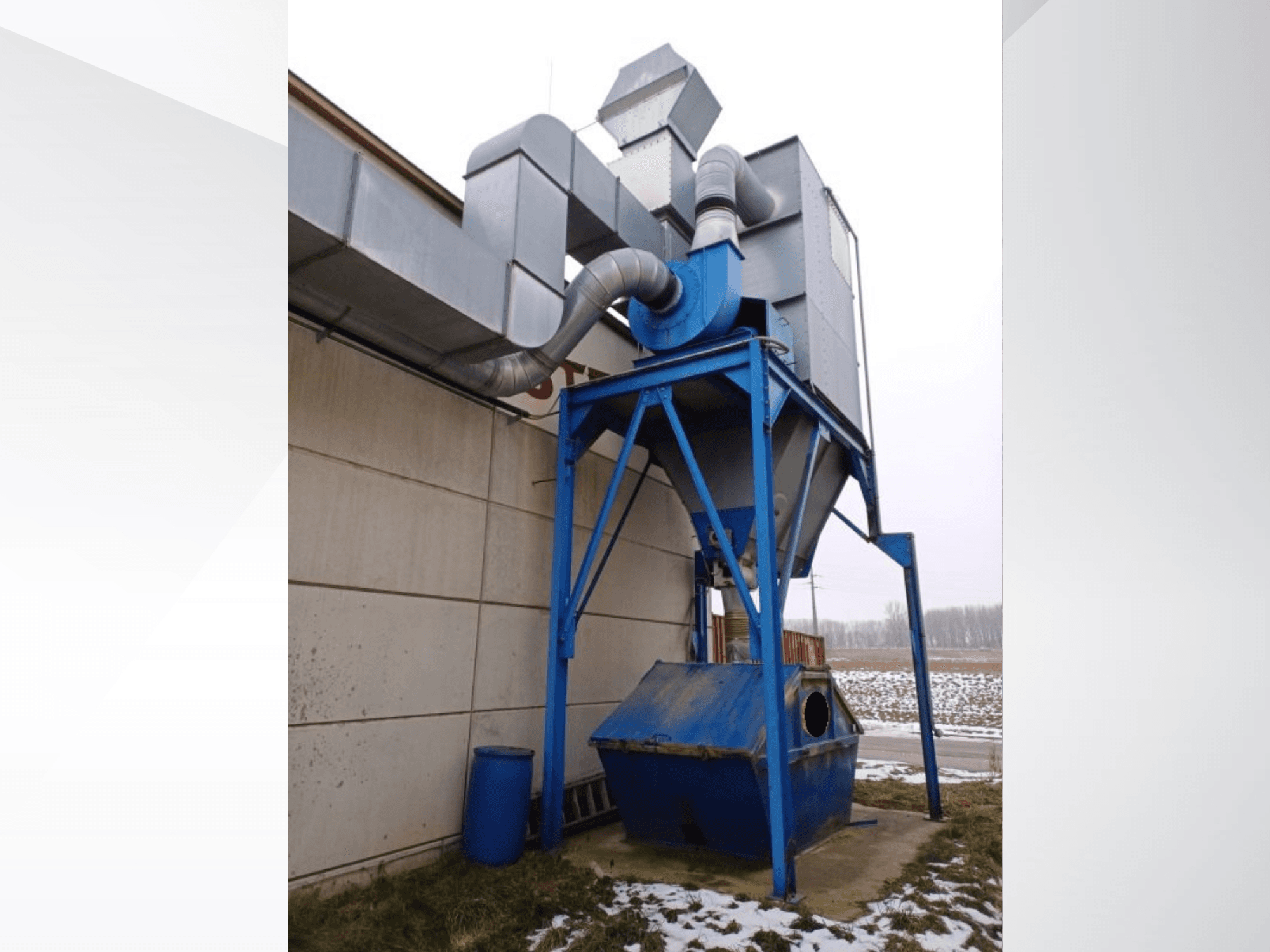

LBH - Suction systemAT-OTH-LBH-2002-00001

• Abluft/Abluft (technische Daten):

  • Kanalquerschnitt: 700 x 700 mm

  • Abluftgeschwindigkeit: 7,5 m/s

  • Abluftgeschwindigkeit in der Werkstatt: <0,5 m/s

  • Schalldruck in 3 m Entfernung vom Abluftauslass (Sommerbetrieb): 55 dB(A)

• Abluftventilator:

  • Bauart: Riemengetriebener Radialventilator (Laufrad statisch/dynamisch ausgewuchtet)

  • Typ: VSR-080-0450-K

  • Motorleistung: 22 kW

  • Luftdurchsatz: 13.750 m³/h

  • Gesamtdruck: 3000 Pa

  • Hauptrohrdurchmesser (Ventilatorseite): 450 mm

  • Absauggeschwindigkeit: 24 m/s

  • Schalldruck in 3 m Höhe: 78 dB(A)

• Zwischenfilter-System:

  • Filtermedien: Polyester-Nadelfilz-Schläuche

  • Abreinigung: 2 Rüttelmotoren, je 180 W / 3.000 min-1

  • Filterfläche: 155 m²

  • Filterflächenbelastung: 88 m³/h pro m²

  • Reststaub in der Reinluft: <0,2 mg/m³

  • Anwendungskategorien: U, S, G

  • Aufstellung: Im Außenbereich mit verzinkter Wetterschutzverkleidung

  • Antriebe: Getriebemotor für Förderschnecke 0,55 kW; Getriebemotor für Schleuse (Zellenradschleuse) 0,55 kW

• Rohrsystem (technische Daten):

  • Hauptspäneabsaugrohr: Ø459 mm

  • Luftgeschwindigkeit an den Absaugstellen: 22-26 m/s

Zusätzliche Ausrüstung

• Kanalisation und Sicherheit:

  • Verzinkte Abluft-/Abluftkanäle

  • Geprüfte K90-Brandschutzklappe an der Wanddurchführung

• Steuerung/Automatisierung:

  • Frequenzumrichter (VFD) im Schalt-/Regelschrank für variable Luftmenge

• Vibrations-/Geräuschisolierung:

  • Ventilator auf Schwingungsdämpfern montiert

  • saug- und druckseitige Kompensatoren

• Filteraustrag und -handhabung:

  • Förderschnecke (Austragsschnecke) mit Schneckenradantrieb

  • Zellenradschleuse (Schleuse) mit Gummidichtelementen; Kettenrad/Kettenantrieb

  • Späneauffangbehälter (unter Filteraustrag)

• Schutz- und Sicherheitssysteme:

  • Löschleitung mit Blasdüsen, außen und nach unten verlegt, mit C-Kupplung abschließend

  • Bersteinrichtungen (Explosionsentlastung) nach VDI 3673

• Verrohrung und Verbindungselemente:

  • Verzinktes Rohrleitungsnetz mit Rohren, Bögen, Abzweigen, Schellen

  • Übergänge/Muffen zu Maschinen

  • Flexible Absaugschläuche mit Schlauchschellen

  • Verzinkte Absperrventile für nicht benutzte Entnahmestellen
