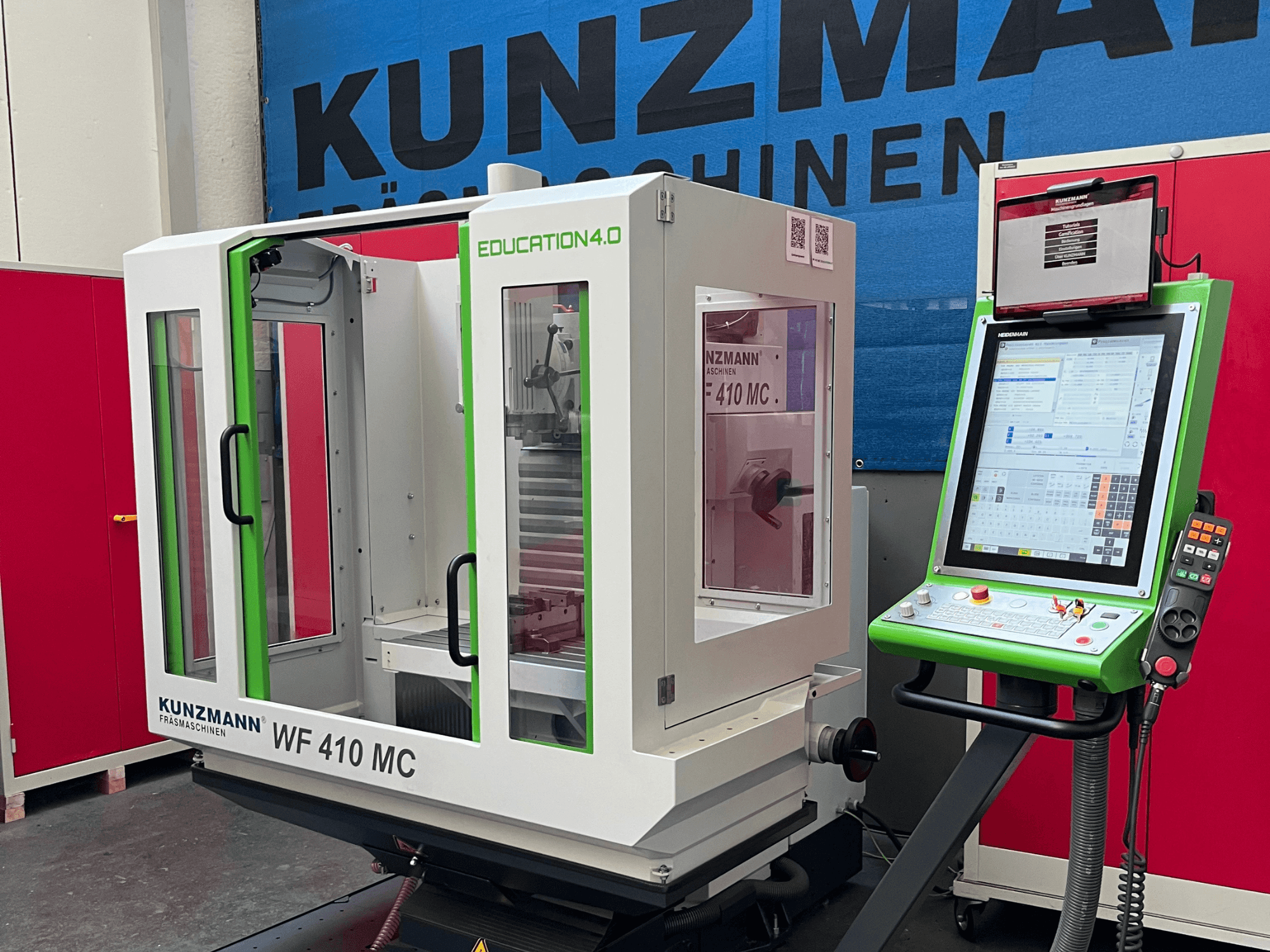

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Vorführmaschine

- Betriebszeit der Maschine: 910 h

- Spindelleistung S1-100 % ED: 6,8 kW

- Spindelleistung S6-25 % ED: 13,0 kW

- Spindeldrehzahl (manueller Betrieb): stufenlos einstellbar von 1 bis max. 4.500 U/min

- Spindeldrehzahl (Automatikbetrieb): stufenlos einstellbar von 1 bis max. 5.000 U/min

- Vorschubantriebe: Elektronisch geregelter, stufenlos regelbarer Servoantrieb pro Achse

- Eilgang / Vorschubgeschwindigkeit X-, Y-, Z-Achse: stufenlos einstellbar bis max. 5 / 5 / 5 m/min

- Betriebsspannung: 400 V - Netzfrequenz: 50 Hz - Anzahl der Phasen: 3

- Nennstrom: 24 A – Hauptsicherung: 32 A

- Kurzschluss-Ausschaltvermögen: 10 kA

- Leistungsaufnahme / Anschlussleistung: ca. 17 kVA

- Steuerspannung: 24 V

- Einbaugewicht (Grundmaschine): ca. 1.800 kg (inkl. Flüssigkeiten, ohne Optionen/Werkzeuge)

- Max. Transportgewicht: 2.030 kg

- Maschinenbauweise: FEM-optimierte Gussbauweise in Querschlittenausführung

- Führungsbahnen: Gehärtete und geschliffene Flachführungen in X-, Y- und Z-Richtung mit Metallabdeckungen

- Antriebssystem: Kugelumlaufspindeln in allen Achsen

- Spindelkonusaufnahme: SK 40 nach DIN ISO 7388-1 Form AD mit Zugbolzen nach DIN ISO 7388-3 Form AD (Art.-Nr.: 10-113300)

- Vertikaler Fräskopf: Schwenkbereich +/- 90°, manuell ausfahrbare Reitstockhülse mit Drehknopf, 70 mm Hub, klemmbar, drehzahlabhängige Luftkühlung, Fräserabdeckung

- Werkzeugspannung: Automatische mechanische Werkzeugspannung, Spannkraft 10.000 N, hydraulische Entriegelung

- Messsystem: Wegcodierte Linearmesssysteme, direkt, inkremental, Auflösung 0,001 mm

- Überlastschutz: Überlasterkennung über Antriebs- und Steuerungstechnik

- Sicherheitshandräder: In allen 3 Achsen - Sicherheitshaube: Spritz- und Späneschutzhaube, auf Spänewanne montiert, vertikal mit der Achse mitbewegbar, Endschalter gesichert, 2 Schiebetüren vorne, 1 Flügeltür rechts, Sichtfenster an allen Seiten

- Bedienpult: An einem langen, schwenkbaren Arm am Sockel montiert, drehbar

- Schmierung: Automatische Zentralschmierung mit Erstbefüllung und separat montiertem Altölbehälter an der Vorderseite

- Kühlmittelsystem: Freistehender Vorratsbehälter, 66 l Fassungsvermögen (Art.-Nr.: 10-450111-03)

- Maschinenleuchte: LED-Leuchte mit flexiblem Arm

- Nivellierelemente: 1 Satz = 4 Stück

- Feststehender Winkeltisch: Aufspannfläche 650 x 375 mm, 5 T-Nuten 14 H7 (Teilung 63 mm), max. Tragkraft 250 kg (Art.-Nr.: 10-470050-02)

- Steuerung: HEIDENHAIN TNC 620 FS mit funktionaler Sicherheit

- Bildschirm: 19"-Touchscreen (vertikal)

- Speicherkapazität: insgesamt 30 GB, 7,7 GB Programmspeicher (Compact Flash CFR)

- Satzverarbeitungszeit: 1,5 ms - Datenschnittstellen: USB, Fast Ethernet 1000 Base-T

- Elektronisches Handrad: HEIDENHAIN HR 510 FS mit integrierten Achsentasten, Vorschub und Not-Aus (Art.-Nr.: 10-112862-01)

- Automatische Maschinenabschaltfunktion: Automatische Abschaltung nach dem Herunterfahren oder nach Programmende (Art.-Nr.: 10-113785)

- Tastsystem-Vorbereitungsset: Für das Tastsystem TS 460 und den Werkzeugmessgerät TT 460, einschließlich Empfängereinheit SE 660 (Art.-Nr.: 10-113028)

- Hybrid-Lernpaket: Surface Pro Tablet-PC mit ca. 13"-Touchscreen und Dockingstation, WLAN-Router, Diebstahlsicherung, variabler Tablet-Halter (7"-13") mit Magnethalterungen, interaktive Schulungssoftware und Gamification-Module (Art.-Nr.: 10-119102)

- Steuerungssoftware: NC-Software Version 817601 18 SP4 Hotfix3 FS
