KUNZMANN - WF 4/3DE-MIL-KUN-2001-00001
Haben Sie weitere Fragen? Kontaktieren Sie uns!
Philipp Gubisch
+49 162 402 75 81
p.gubisch@gindumac.com
- GINDUMAC
- Produkte
- Werkzeugmaschinen
- ➤ Used KUNZMANN WF 4/3 For Sale | gindumac.com

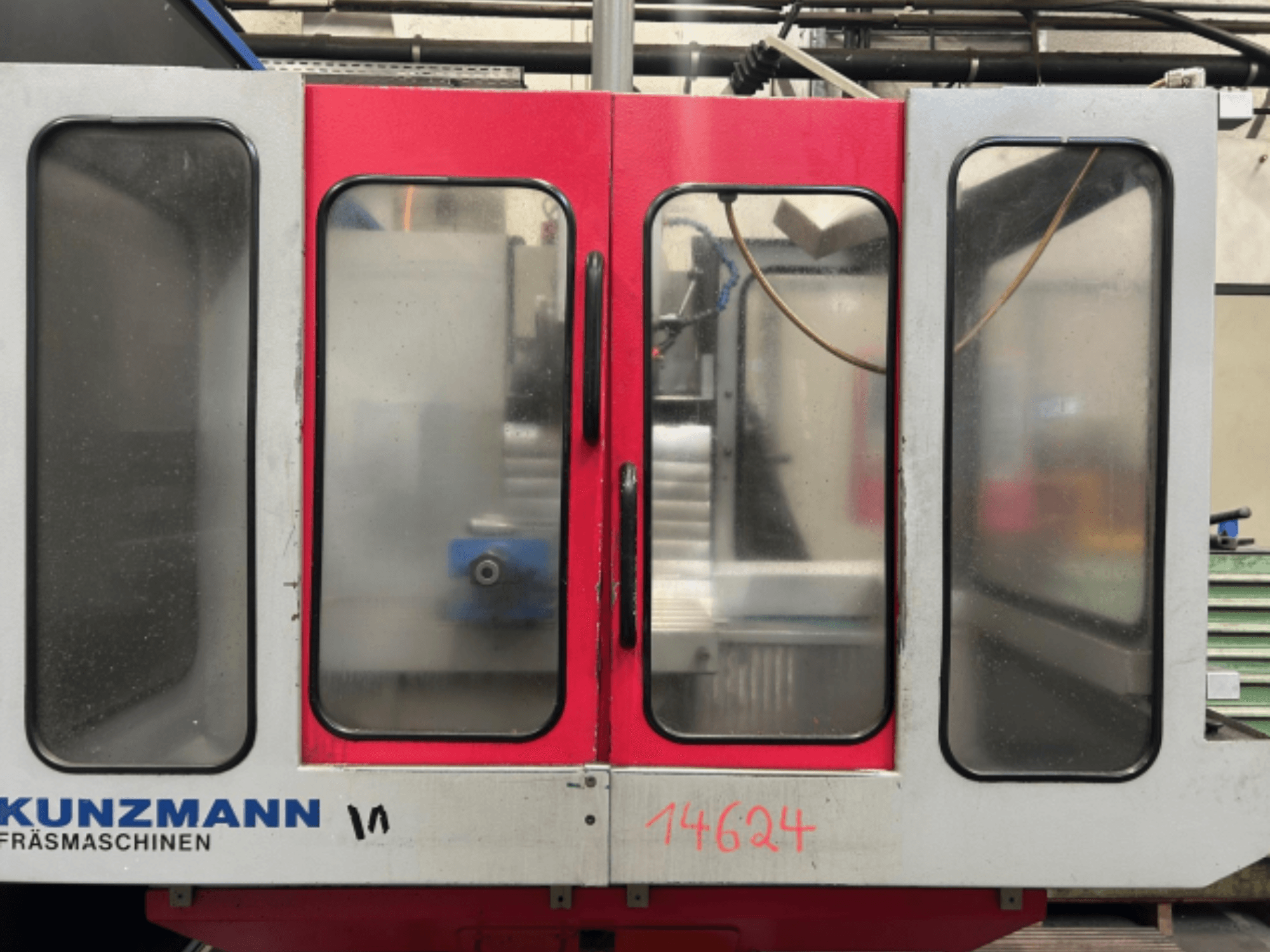

This 3-axis KUNZMANN WF 4/3 was manufactured in 2001. It features a vertical spindle with a swiveling head, CNC-controlled X, Y, and Z axes, and a spindle taper of SK40. The spindle speed ranges from 0 to 4,000 rpm with rapid traverse rates up to 1,000 mm/min on all axes. Consider the opportunity to buy this KUNZMANN WF 4/3 universal machining centre. Contact us for more information about this machine.
Übersicht
- Hersteller: KUNZMANN
- jahr: 2001
- MODELL: WF 4/3
- anwendungstyp: Fräsen
- Standort: Deutschland
- maschinentyp: Universal-Bearbeitungszentrum
- Marke Steuergerät: HEIDENHAIN
Technische Daten - KUNZMANN WF 4/3
Steuerung
- Steuerungsmarke: HEIDENHAIN
- Steuerungsmodell: TNC 124
Bewegung
- Anzahl der Achsen: 3
Technische Spezifikation
- Spindeldrehzahl: 4000 RPM
- Werkzeugaufnahme: SK 40
Zusätzliche Informationen
Swivel head: ±90°
Spindle & drives (INDRAMAT):
Main spindle motor: 2AD104C-B050A1-CS06-A2N1
Spindle taper: SK40
Spindle bore: 22 mm
Quill diameter: 90 mm
Quill stroke: 60 mm
Axis drives:
X / Y / Z motor type: MKD071B-061-GG1-KN
Speed & feed:
Spindle speeds:
Range I: 0–1,000 rpm (stepped)
Range II: 1,001–4,000 rpm (stepless)
Rapid traverse:
X-axis: up to 1,000 mm/min
Y-axis: up to 1,000 mm/min
Z-axis: up to 1,000 mm/min
Feed force (X/Y/Z): approx. 4 kN
Electrical & control (INDRAMAT):
Power supply modules:
Net filter: NFD03.1-480-030
Capacitor module: CZM01.3-02-07
Controllers:
Spindle controller: DKC11.3-100-7-FW
Axis controller: DKC01.3-040-7-FW
Firmware versions:
Spindle: ESM 2.1-SMT-02V
Axes: ESM 2.1-SMT-02V
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
