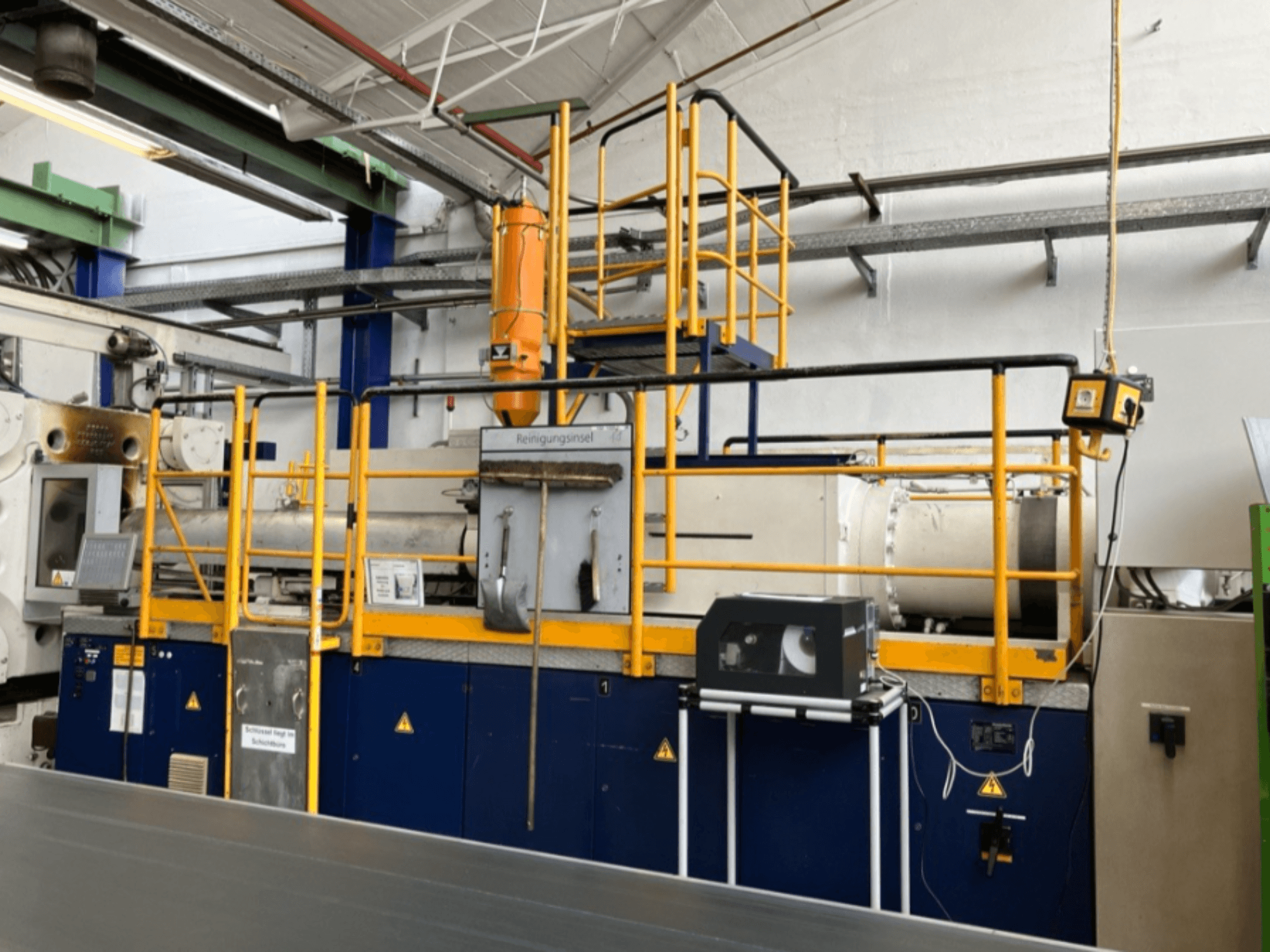

Krauss Maffei - 1000-8000 MDE-INJ-KRA-1997-00005

• Einspritzeinheit

  • Schneckendrehzahl: 92 U/min

  • Stufen der Einspritzgeschwindigkeit:

    • 25% → 23 mm/s

    • 50% → 46 mm/s

    • 75% → 69 mm/s

    • 100% → 92 mm/s

  • Einspritzmesshub: 200 mm

  • Dosierhub: ca. 465 mm

  • Einspritzdruckgrenze: 185 bar

• Hydraulisches System

  • Pumpendifferenzdruck: 10 bar

  • Druckkreise:

    • Hauptdruck: 250 bar

    • Einspritzdruck: 185 bar

    • Hydraulischer Kreislauf: 150 bar

    • Sekundärdruck: 120 bar

    • Hilfsdruck: 50 bar

  • Schließdruckabfall: ca. 4-6 bar/min

  • Proportionalventil-Druckbereiche:

    • Minimum: 50 bar

    • Maximal: 150 bar

  • Spindeldrehzahl: 92 U/min

• Heizsystem

  • Anzahl der Heizzonen: 9

  • Leistungsbeispiele für Zylinderheizungen: 9100 W, 8200 W, 6200 W, 5200 W, 2400 W, 650 W, 300 W

  • Erfasste Betriebsspannungen: 230 V, 220 V, 380 V

  • Abweichung der Temperaturgenauigkeit: ca. -1 K bis +2 K

• Zustands- / wartungsrelevante Daten

  • Toleranz der Maschinenausrichtung: <0,2 mm/m

  • Ausrichtung der Spritzeinheit: 0,0 mm Längsabweichung

  • Abweichungen der Schließeinheit: +0.3 / -0.4 / +0.3

  • Zustand des Hydrauliköls:

    • ISO-Reinheitsklasse: 16/14/11

    • Wassergehalt: <0,1%

    • Viskosität bei 40°C: ca. 45 mm²/s

    • Viskosität bei 100°C: ca. 6,6 mm²/s

    • Viskositätsindex: ca. 99

    • Partikelverschmutzungsgrad: gering (Laborbericht)

• Wartungszustand (dokumentierte Arbeiten)

  • Elektrische Inspektion durchgeführt

  • Mechanische Wartung durchgeführt

  • Inspektion der Hydraulikschläuche durchgeführt

  • Ölanalyse durchgeführt

  • Durchgeführte Schwingungsmessungen

  • Kalibrierung und Einstellung durchgeführt

  • Überprüfung der Maschinenausrichtung durchgeführt

• Betriebsstunden: 111,569

Zusätzliche Ausrüstung

• Roboter: REMAK RE-CNC

  • C-Achse klappbar: 90°

  • A-Achse drehbar: 90°

  • B-Achse drehbar: 270°

  • X: 1000 mm

  • Y: 1400 mm

  • Z: 3500 mm
