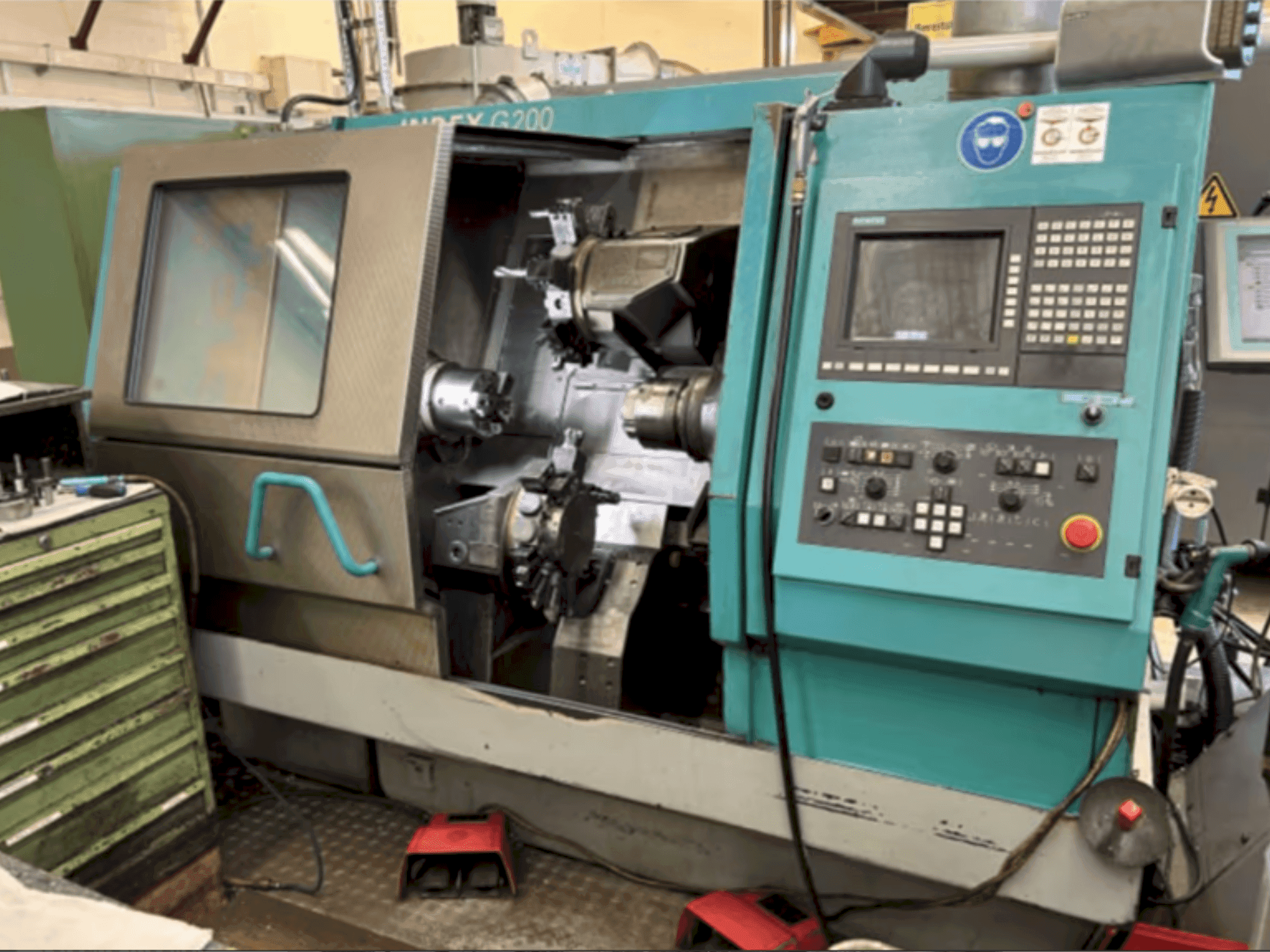

Frontansicht der Index G200 C  Maschine

Index - G200 CDE-TUR-IND-2000-00003

22.000 €
GINDUMAC Preis
(Ex works)
Erhalten Sie ein offizielles Angebot
Maschine besichtigen
gegenangebot abgeben
PDF Herunterladen

Haben Sie weitere Fragen? Kontaktieren Sie uns!

sales contact

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

whatsapp
Über Whatsapp kontaktieren
In Originalsprache anzeigen

Dieses 5-Achsen-Dreh-Fräszentrum Index G200 C wurde im Jahr 2000 hergestellt. Erwägen Sie die Gelegenheit, dieses Index G200 C Dreh-Fräszentrum zu kaufen. Kontaktieren Sie uns für weitere Informationen.

Übersicht

  • Hersteller: Index
  • jahr: 2000
  • MODELL: G200 C
  • anwendungstyp: Drehen
  • Standort: Deutschland
  • maschinentyp: Dreh-Fräszentrum
  • Verfügbarkeit: Ab sofort
  • Marke Steuergerät: INDEX

Technische Daten - Index G200 C

Allgemeine Angaben

  • Breite: 1910 mm
  • Tiefe: 3580 mm
  • Höhe: 2050 mm
  • Gewicht: 4000 kg

Steuergerät

  • Hersteller: INDEX
  • Modell: C200-4 / C200-8

    Zusätzliche Ausrüstung

    • - Synchronvorrichtung für die Gegenspindelbearbeitung
    • - Werkzeugträger 3 für Synchronspindel (Rückseitenbearbeitung)
    • - Zusätzliche Frässpindel
    • - Vorrichtung zum Gewindedrehen und Mehrkantdrehen
    • - Greiferloser Werkzeugwechsler (6 Werkzeuge, HKS-50 B, KM40)
    • - Werkstückhandhabung WHU100

    Zusätzliche Informationen

      Maschinenvorteile

      • Technische Maschinenvorteile:
        • - Platzbedarf (ohne materialführung): 3580 x 3108 mm
        • - Steuergerät: auflösung: 0. 001 mm (eingang/ausgang/korrektur)
        • - Umfassender bewegungsbereich mit mehrachsenkonfiguration
        • - Hohe präzision mit 0,001 mm auflösung in der numerischen steuerung
        • - Vielseitige erweiterungsstufen und zusatzgeräte für mehr funktionalität

      Zusätzliche Informationen

      • - Bewegung Querschlitten 1 (oben) - XYZB-Achsen: X-Achse: Schlittenweg 155 mm, Vorschubkraft 5000 N, Eilgang 20 m/min, Auflösung 0,0005 mm Y-Achse: Schlittenweg 120 mm, Vorschubkraft 10000 N, Eilgang 7,5 m/min, Auflösung 0,0005 mm Z-Achse: Schlittenweg 590 mm, Vorschubkraft 5000 N, Eilgang 30 m/min, Auflösung 0,001 mm B-Achse (rotierend): 360°-Schwenkbereich, Winkelschritte 5° (mit Arretierung), Auflösung 0,001° (mit Klemmung), Schaltzeit für 180°: 1 s Kreuzschlitten 2 (unten) - XZ-Achsen: X-Achse: Schlittenweg 105 mm, Vorschubkraft 5000 N, Eilgang 20 m/min, Auflösung 0,0005 mm Z-Achse: Schlittenweg 307 mm, Vorschubkraft 5000 N, Eilgang 30 m/min, Auflösung 0,001 mm Revolver Revolver rechts: X-Achse: Schlittenweg 120 mm Z-Achse: Stößelweg 400 mm Reitstock Achsabstand: 400 mm Druckkraft (max): 5500 N Antrieb: Hydraulisch oder elektrisch Medien: Stromanschluss: 400 V, 50/60 Hz Angeschlossene Last: 20-45 kVA Stromaufnahme: 35-80 A Hydraulisches System: Fördermenge: 18 l/min Systemdruck: 90 bar Füllmenge: 70 Liter Kühlschmierstoff-System: Pumpenleistung (umschaltbar): 20 l/min bei 18 bar / 50 l/min bei 3 bar / 60 l/min bei 5-7 bar Füllmenge: Ca. 230 Liter Späneförderer: Scharnierband oder Kratzer Werkstückhalter: Hauptspindel: DB5 Innenaufnahme / D140 Außenaufnahme, optional Kurzkegel Gegenspindel: D140 Außenaufnahme (nur Zugspannung für Spannzange und Spannfutter zulässig) Daten der 1. Spindel (Haupt-/Gegenspindel): Spindelspiel (Spannzangenspannung): Varianten: 30 mm / 42 mm / 60 mm / 65 mm Spindel-Ø im vorderen Lager: 75 mm (mit 30 mm Spiel) / 85 mm (42 mm) / 100 mm (60+65 mm) Drehzahl (max): 7500 U/min (30 mm) / 6300 U/min (42 mm) / 5000 U/min (60 mm) Spindelnase: ISO 702/1 (Größe 4 oder 5) Spandurchmesser (Werkstück-Ø): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Drehmoment (Md max 100%): 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Leistung (P max 100%): 7-13 kW (30 mm) / 7,5-20 kW (42 mm)

    *Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
