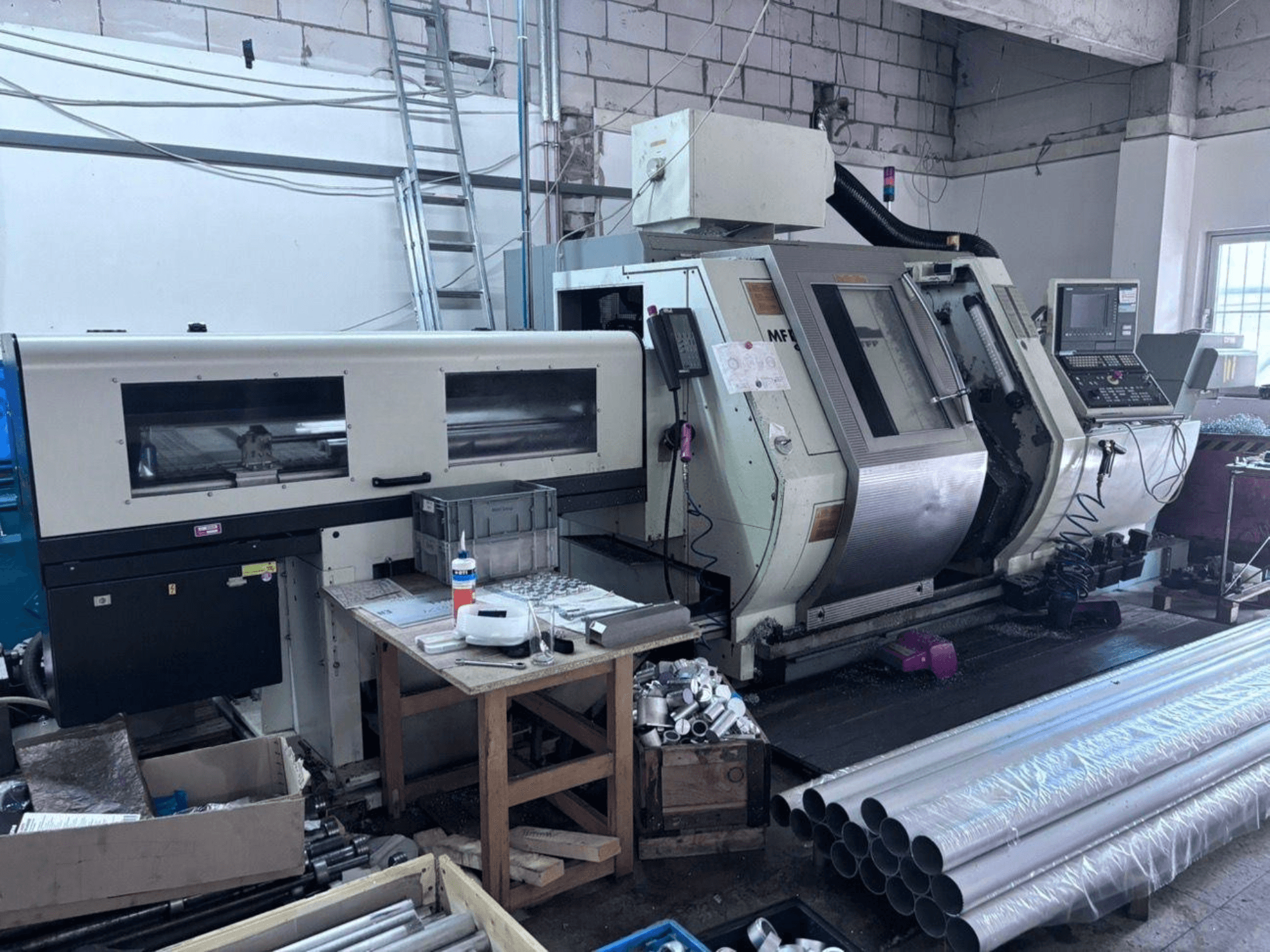

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

TECHNISCHE DATEN:

- Bettkonstruktion: 45°-Schrägbett, Rollenführungen

- Schwenkradius: 240 mm

- Normaler Drehdurchmesser: 200 mm

- Spindelabstand: 800 mm

- Verfahrweg Schlitten 1 in X/Z-Richtung (Quer-/Längsrichtung): 190 / 555 mm

- Verfahrweg Schlitten 2 in X/Z-Richtung (Quer-/Längsrichtung): 190 / 555 mm

- Verfahrweg der Y-Achse von Schlitten 1: 40 mm

- Längsverfahrweg Spindel 2: 600 mm

- Hauptspindel 1 (links):

- Spannfutterdurchmesser: 200 mm

- Max. Stangendurchmesser: 65 mm

- Flachflansch am Spindelkopf: 170 h5

- Spindelbohrung: 79 mm

- Innendurchmesser des Ziehrohrs: 66 mm

- Durchmesser des vorderen Lagers: 120 mm

- Antriebsleistung (40/100 % ED): 28 / 21 kW

- Drehzahlbereich: 25 – 5000 U/min (min⁻¹)

- Kniegeschwindigkeit: 850 U/min (min⁻¹)

- Maximales Drehmoment (40/100 % ED): 320 / 240 Nm

- Antriebsart: AC / 1 (ISM)

- Eilgang der C-Achse: 250 U/min (min⁻¹)

- Halte-Drehmoment der C-Achse: 200 Nm

- Indexiergenauigkeit der C-Achse: 0,025°

- Gegenspindel / Hauptspindel 2 (rechts):

- Spannfutterdurchmesser: 200 mm

- Max. Stangendurchlass: 42 mm

- Flachflansch am Spindelkopf: 140 h5

- Spindelbohrung: 56 mm

- Innendurchmesser des Ziehrohrs: 44 mm

- Durchmesser des vorderen Lagers: 90 mm

- Antriebsleistung (40/100 % Dauerbetrieb): 18 / 14 kW

- Drehzahlbereich: 31 – 6300 U/min (min⁻¹)

- Kniegeschwindigkeit: 1000 U/min (min⁻¹)

- Maximales Drehmoment (40/100 % Dauerbetrieb): 130 / 173 Nm

- Antriebsart: AC / 1 (ISM)

- Eilgang der C-Achse: 250 U/min (min⁻¹)

- Halte-Drehmoment der C-Achse: 120 Nm

- Indexiergenauigkeit der C-Achse: 0,025°

- Schlitten 1 (oberer):

- Eilgang X/Z: 20 / 30 m/min (ohne Y-Achse) oder 20 / 7,5 / 30 m/min (X/Y/Z mit Y-Achse)

- Vorschubkraft X/Z: 4 / 7 kN

- Wegauflösung: 0,001 mm

- Steigung x Durchmesser der Kugelumlaufspindel: 12 × 28 / 15 × 32 mm (ohne Y) oder 12 × 28 / 5 × 32 / 15 × 32 mm (mit Y)

- Schlitten 2 (unterer):

- Eilgang X/Z: 20 / 30 m/min

- Vorschubkraft X/Z: 4 / 7 daN (kN)

- Wegauflösung: 0,001 mm

- Steigung x Durchmesser der Kugelumlaufspindel: 12 × 28 / 15 × 32 mm

- Schlitten 3 (Spindel 2, Z-Bewegung):

- Eilgang A: 30 m/min

- Vorschubkraft A: 7 kN

- Wegauflösung A: 0,001 mm

- Steigung x Durchmesser der Kugelumlaufspindel: 15 × 32 mm

- Werkzeugrevolver (oberer und unterer):

- Anzahl der Werkzeugstationen: 2 × 12

- Werkzeugschaftdurchmesser (DIN 69880 / VDI): 30 mm

- Angetriebene Werkzeugstationen: 2 × 12

- Leistung der angetriebenen Werkzeuge (40/100 % ED): 5 kW

- Maximales Drehmoment der angetriebenen Werkzeuge (40/100 % ED): 16 Nm

- Drehzahlbereich der angetriebenen Werkzeuge: 40 – 4000 U/min (min⁻¹)

- Elektrische Daten:

- Spannung: 400 V (3-phasig, 50 Hz)

- Anschlussleistung: 65 kVA

- Nennstrom: 95 A

- Absicherung: 100 A

- Hilfsspannungen: 230 V / 24 V=

- Hydrauliksystem:

- Tankinhalt: ca. 25 l

- Pumpenleistung: 2,2 kW

- Max. Systemdruck: 80 bar

- Druck der Spannvorrichtung: 80 bar

- Kühlmittelsystem und Filterung:

- Tankvolumen: 200 l

- Pumpenleistung: 1,65 kW

- Fördermenge bei 6 bar: 50 l/min

- Ausgestattet mit Band-/Papierfiltereinheit

- Maschinenabmessungen und Gewicht:

- Gesamtlänge (mit Späneförderer): 4770 mm

- Gesamttiefe (mit Schaltschrank): 2220 mm

- Gesamthöhe (mit Schaltschrank): 1950 mm
