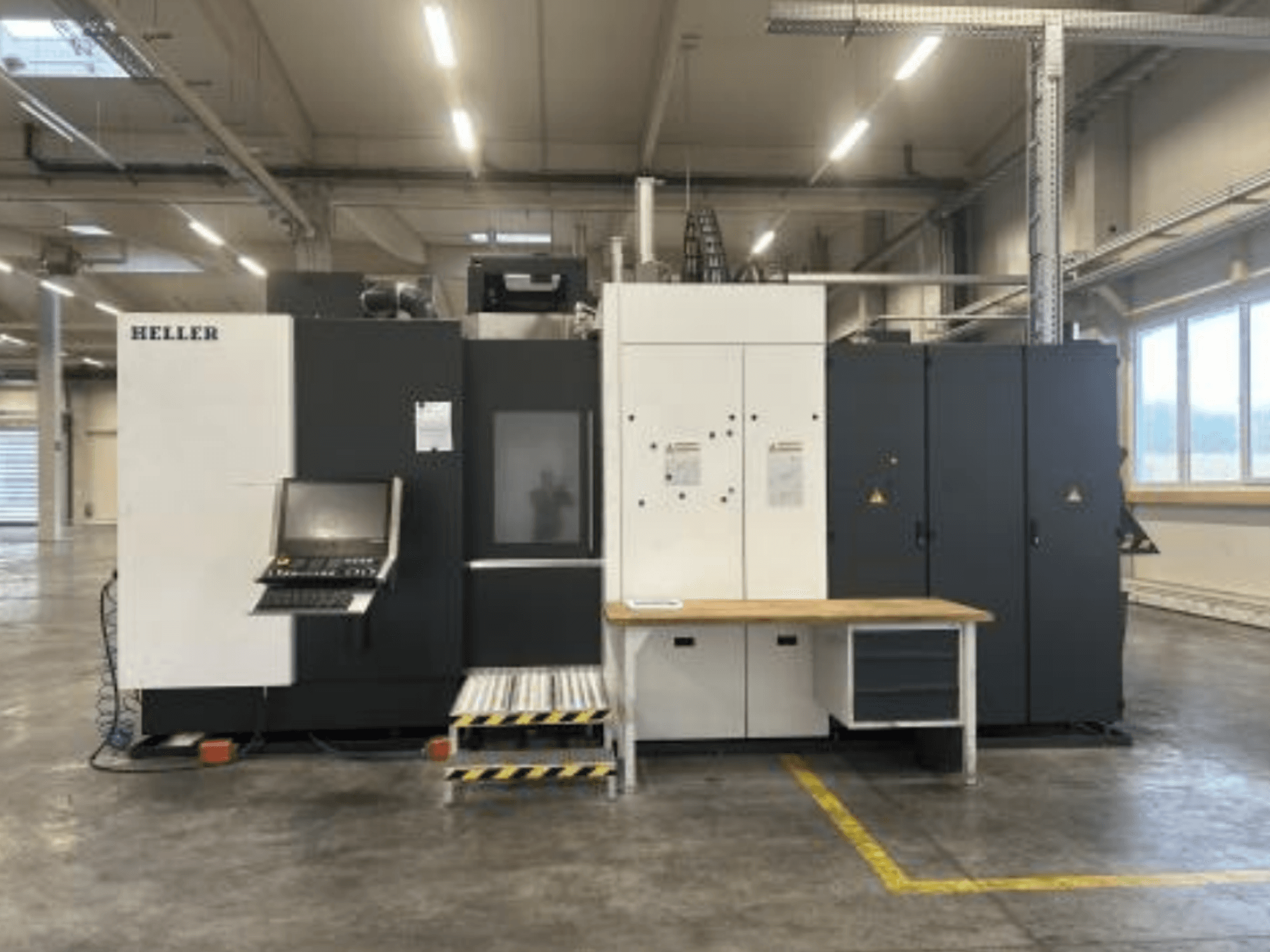

Dieses 4-Achsen-Horizontalbearbeitungszentrum HELLER H5000 wurde im Jahr 2021 hergestellt. Es verfügt über einen Arbeitsbereich von 800 mm in allen Achsen und einen maximalen Werkstückdurchmesser von 900 mm. Die Maschine verfügt über einen HSK-A 100-Werkzeugaufnahme-Kegel und ein Werkzeugmagazin mit einer Kapazität von 100 Plätzen. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie die von uns zum Verkauf angebotene HELLER H5000 in Betracht ziehen. Kontaktieren Sie uns für weitere Details.

Übersicht

  • Hersteller: HELLER
  • jahr: 2021
  • MODELL: H5000
  • Produktionsstunden: 15000
  • anwendungstyp: Fräsen
  • Standort: Österreich
  • maschinentyp: Horizontal-Bearbeitungszentrum
  • Marke Steuergerät: SIEMENS

Technische Daten - HELLER H5000

Steuerung

  • Steuerungshersteller: SIEMENS
  • Steuerungsmodell: SINUMERIK 840D sl

Bewegung

  • Anzahl der Achsen: 4
  • X-Achsen-Verfahrweg: 800 mm
  • Y-Achsen-Verfahrweg: 800 mm
  • Z-Achsen-Verfahrweg: 800 mm

Technische Spezifikation

  • Spindeldrehzahl: 10000 RPM
  • Werkzeugaufnahme: HSK 100
  • Werkzeugstationen: 100

Zusätzliche Informationen

- Anzahl der Maschinen: 2 Stück

- Steuerung: Siemens SINUMERIK 840D Solution Line mit 24-Zoll-Multitouch-Hauptbedienfeld und HELLER-Bedienoberfläche

- Arbeitsbereich (X-/Y-/Z-Achsen): 800 / 800 / 800 mm

- Antriebspaket: POWER-Paket (Standardantrieb in X/Y/Z)

- Eilgang (X-/Y-/Z-Achsen): 50 m/min

- Beschleunigung (X-/Y-/Z-Achsen): 5 m/s²

- Vorschubkraft X- und Y-Achse (ED S3 -40 %): 15.000 N

- Vorschubkraft Z-Achse (ED S3 -40 %): 20.000 N

- Servomotoren der Vorschubachsen: Inkrementalgeber

- Positioniertoleranz der Linearachsen (Tp): 0,005 mm

- Bearbeitungseinheit: PC 100 i Power-Schneideinheit (10.000 U/min, 45 kW, 360 Nm)

- Werkzeugaufnahme: HSK-A 100 nach DIN 69 893

- Werkzeugmagazin: 100 Plätze, Kettenmagazin (HSK-A 100) mit Komfort-Bedienterminal an der Werkzeugbestückungsstation

- Werkzeugbruchüberwachung: Schnelle Bohrerbruchüberwachung

- Kollisionsüberwachung: Überwachungssystem zur Schadensminimierung

- NC-Drehtisch (B-Achse): Indexierung 360.000 × 0,001 Grad, 25 U/min, Genauigkeit 8 Bogensekunden, max. tangentiales Drehmoment 12.000 Nm, max. Kippmoment 18.000 Nm

- Ebenentransformation: ZYKLUS 800

- Werkstückaufspannstation: manuell um 4 × 90 Grad drehbar

- Werkstückspannschnittstelle: 5-Wege-Medienschnittstelle, Hydraulikdruck 200 bar, Proportionaltechnik

- Paletten: 2 Spezialpaletten in der Grundmaschine (HELLER-Zeichnung AP.205705) mit DIN-Lochbild

- Palettenabmessungen: 630 × 630 mm

- Max. Werkstückdurchmesser: 900 mm

- Max. Werkstückhöhe: 1.000 mm

- Max. Spannkraft (Palette 1): 1.000 kg (einseitig) / 1.400 kg (beidseitig)

- Palettenwechselzeit: 13 s (ohne hydraulische Klemmung) / 13,5 s (mit hydraulischer Klemmung)

- Kühlmittel- und Späneförderer: Kratzbandförderer für die Nassbearbeitung

- Kühlsysteme: Präzisions-Wasser-Luft-Kühlaggregat (Kompressor) für Direktantriebe der A- und B-Achsen, der Spindel und des Schaltschranks; Kühlmitteltemperaturregelung

- Nebelabsaugung: Emulsionsabsaugsystem

- Elektrischer Anschluss: 3~ 400 V / 50 Hz, Nennstrom 65 A, Kurzschlussfestigkeit 9 kA

- Gesamtanschlussleistung: ca. 37 kVA (Maschine) + ca. 14 kVA (VRF-Kühlaggregat)

- Druckluftversorgungsdruck: 5 – 6 bar

- Zulässige Umgebungstemperatur: 10 – 45 °C

- Verarbeitetes Material: Aluminium (ausschließlich)

- Betriebsstunden: ca. 12.000–15.000 Stunden (vorbehaltlich der Bestätigung)

- Betriebsstatus: Derzeit installiert/vor Ort und eingeschaltet

Optionale Maschinenausstattung:

- Sonderbefestigung: Mehrspindelköpfe (HELLER-Zeichnung 00.882914 MAGNA)

- Werkzeugvermessung: RENISHAW Radio-Tastsystem RMP 60 mit Empfänger und HELLER-Messzyklen

- Kühlmittel-Filteranlage: Vakuum-Rotationsfilter KNOLL VRF 250 mit 50 bar Hochdruck-Innenkühlmittelzufuhr (IKZ), Arbeitsraumspülung, 1.200 l Tankkapazität

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.

** Der Standard-Lieferumfang umfasst lediglich die Basismaschine. Zubehör und Peripheriegeräte werden erst während des Kaufprozesses durch verbindliche Vereinbarungen ausdrücklich bestätigt.
