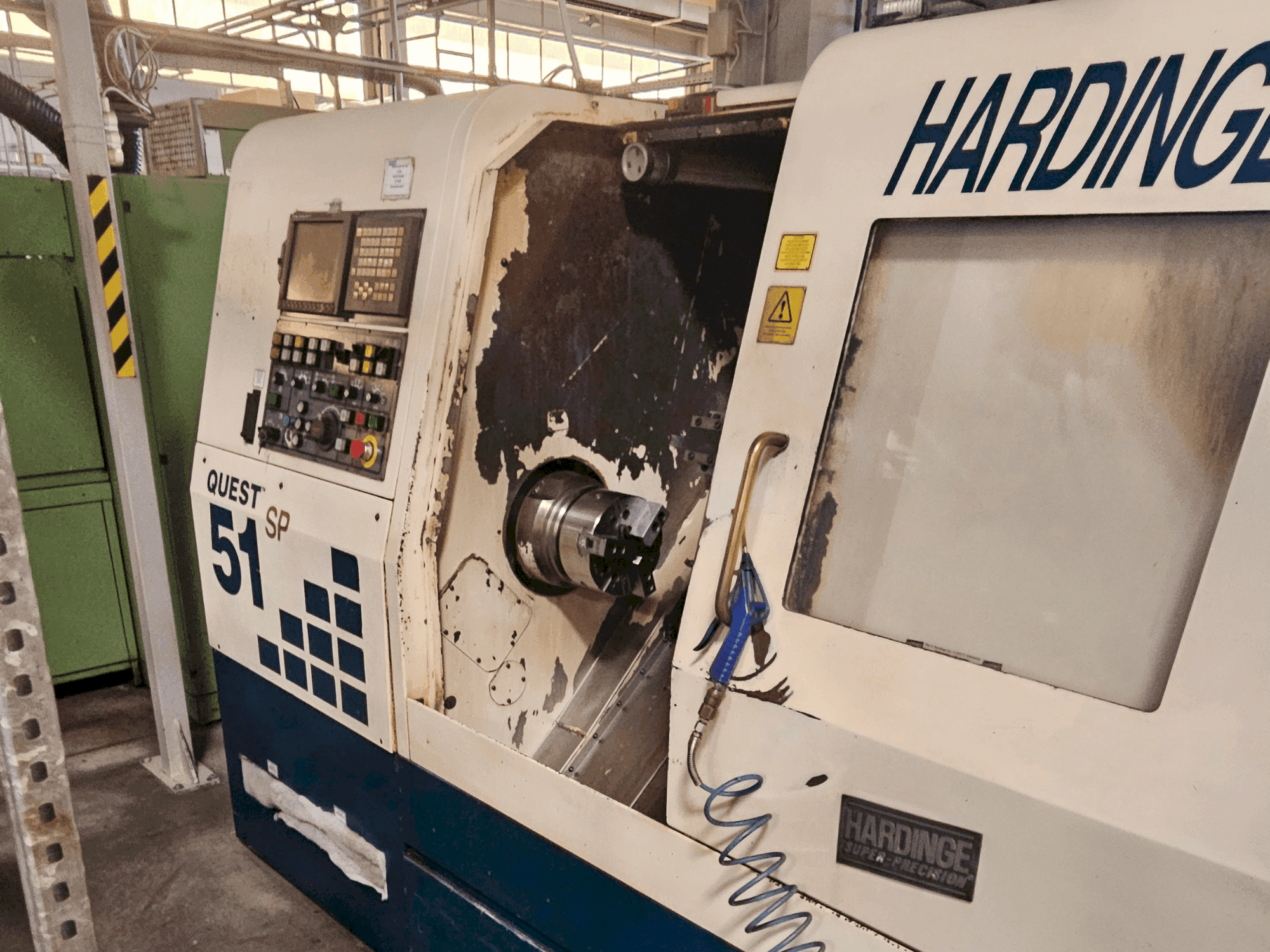

HARDINGE - Quest 51 SPRO-TUR-HAR-2001-00001

Zusätzliche Ausrüstung

• - Hochgeschwindigkeits-Reitstock
• - Teilefänger
• - Schnittstelle für Stangenvorschub

Zusätzliche Informationen

Maschinenvorteile

• Technische Maschinenvorteile:
  • - Maximaler drehdurchmesser: 356 mm
  • - Stangendurchgangsbohrung (runde spannzange): 51 mm, spindelbohrung 60 mm
  • - Abstand zwischen den spitzen (z-verfahren): 610 mm
  • - Motor des angetriebenen werkzeugs: 3. 7 kw
  • - Eilgang: x = 1100 ipm / z = 1500 ipm
  • - Revolvertyp: vdi30, 12-stationen-revolver mit angetriebenen werkzeugen
  • - C-achse & y-achse: integriert auf dem hauptspindelrevolver, ermöglicht mehrachsige bearbeitung
  • - Spannzangensystem: 20c spannzangen enthalten
  • - 43750 leistungsstunden

Zusätzliche Informationen

• - Maschine noch unter Strom / Grundausstattung: für VDI 30 Werkzeuge, 12 Stationen/ Meißelquerschnitt, quadratisch, max. 25 mm/ Durchmesser des Meißelschaftes, max. 40 mm/ Umschaltzeit (von Station zu Station) 0,1 s/ Ausgestattet mit 30 Werkzeugen/ Meißelschaftdurchmesser mit ER25-Spannzange 2-6 mm/ Antriebsleistung an der Werkzeugspitze: 3,7 kW/ Drehmoment an der Werkzeugspitze_: 21,7 Nm/ Drehzahlbereich (in Schritten von 1 U/min) 80-80.000/ Wahlweise: VDI 40 Werkzeuge, 10 Stationen/ Meißel-Querschnitt. Vierkant, max. 25 mm/ Durchmesser des Werkzeugschaftes max. 40 mm/ Umschaltzeit (von Station zu Station) 0,35 s/ Optional: angetriebene VDI 40 Werkzeuge in allen Stationen -/ Werkzeugschaftdurchmesser mit ER32-Spannzange 3 - 20 mm/ Antriebsleistung an der Werkzeugspitze: 5,6 kW/ Drehmoment an der Werkzeugspitze: 35,3 Nm/ Drehzahlbereich (in Schritten von | U/min) 60-6000/ Konventionelle Hardinge/ Revolverkopf Typ T_ (Zoll oder Millimeter) mit Richtungslogik, 10 oder 12 Stationen/ Werkzeugschaft-Querschnitt, quadratisch, max. 25 mm/ Werkzeugdurchmesser, max. 40 mm/ Umschaltzeit (von Station zu Station) 0,35 s/ Gegenspindel - mit Riemenantrieb oder integriertem Antrieb/ Spindelkopf (ANSI)/ 16C-Spannzange Rund (Öffnung) 42 mm/ Backenfuttergröße 150 mm/ Stufenfutter (Spannweite) 152,4 mm/ Antriebsleistung bei 1500 U/min | Grunddrehzahl 7,5 kW/ Drehmoment 47,7 Nm/ Drehzahlbereich (in Schritten von | U/min) mit Riemenantrieb und integrierter Antenne 60-6000/ Verfahrweg, max. 603,3 mm/ Bahngeschwindigkeit max. 38 U/min/ Hydraulischer Reitstock mit Geberrückführung/ Bahngeschwindigkeit max. 7,6 m/min/ Angeschlossene Lasten/ Abmessungen der Maschine: Länge (mit Reitstock) 2758,5 mm/ Länge (mit Gegenspindel) 3008,7 mm/ Länge mit optionalem Späneförderer 3844,3 mm/ Tiefe 1943,1 mm/ Höhe 1905 mm/ Gewicht (ca.) 5552 kg
