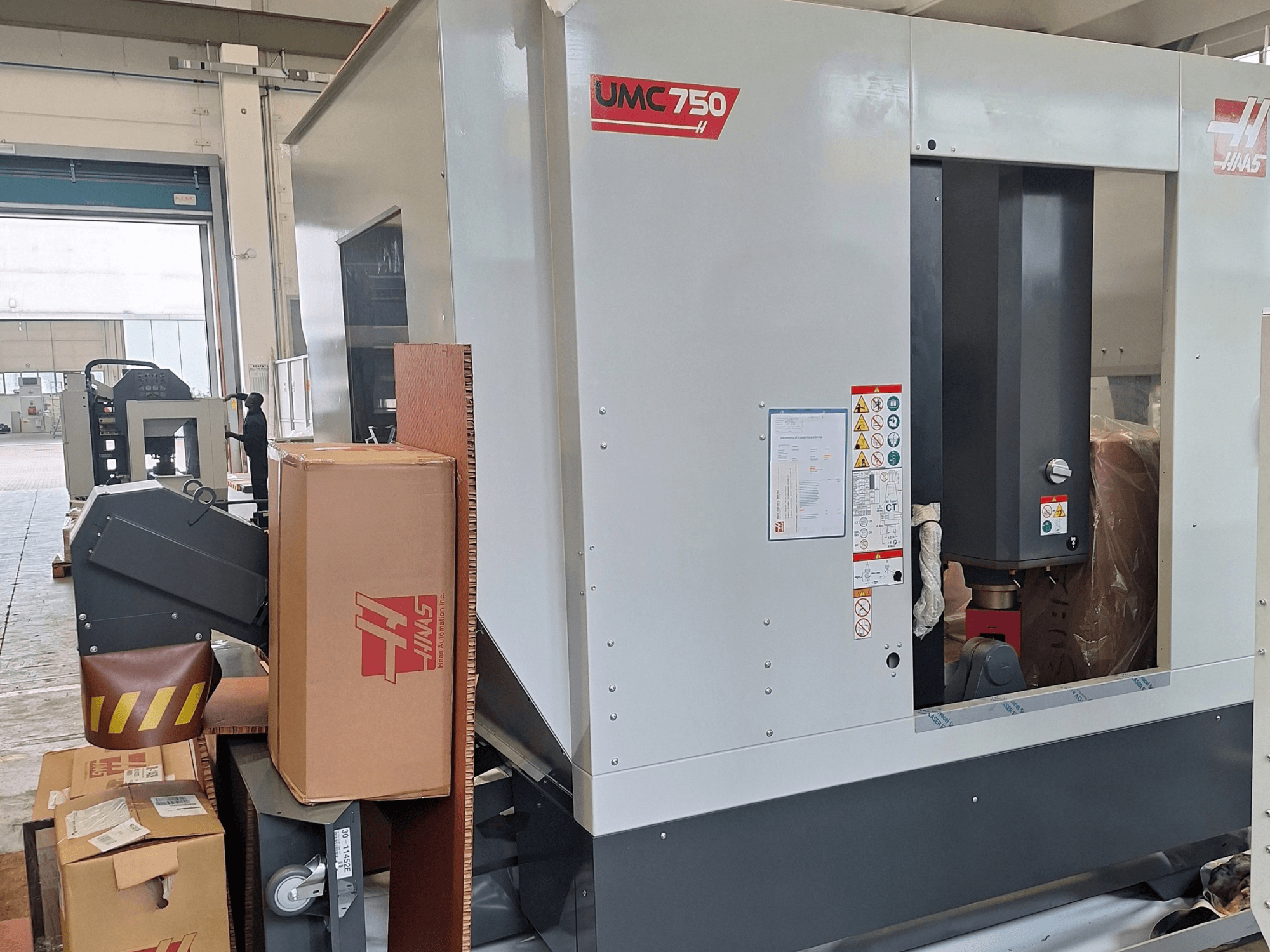

HAAS - UMC-750IT-MIL-HAA-2025-00001

Arbeitszeit: 0

Ausstellungsmaschine

Abstand von Spindelspitze zu Platte (~ max.): 24,0 in / 610 mm

Abstand von der Spindelspitze zum Drehteller (~ min): 4,0 in / 102 mm

Maximales Drehmoment der Spindel: 90,0 ft-lbf bei 2000 U/min / 122,0 Nm bei 2000 U/min

Spindelantriebssystem: Inline-Direktantrieb

Spindelkonus: CT40 | BT40 | HSK-A63

Spindellagerschmierung: Luft-/Öleinspritzung

Spindelkühlung: Flüssigkeitskühlung

Verfahrweg der B-Achse (Neigung): +120° bis -35°

Maximale Drehzahl der B-Achse: 170°/s

Dauerdrehmoment der B-Achse: 2240 ft-lbf / 3037 Nm

Bremsdrehmoment der B-Achse: 2000 ft-lbf / 2712 Nm

Verfahrweg der C-Achse (Drehung): 360°

Maximale Geschwindigkeit der C-Achse: 179 °/s

Dauerdrehmoment der C-Achse: 1854 ft-lbf / 2514 Nm

Bremsdrehmoment der C-Achse: 900 ft-lbf / 1220 Nm

Max. Werkstück-Schwenkbereich: 27,0 in / 686 mm

Plattendurchmesser: 19,70 in / 500 mm

Maximales Gewicht auf dem Drehteller: 660 lb / 300,0 kg

Maximales Gewicht auf dem Drehteller mit Palettenpool: 200 lb / 90,7 kg

Breite der T-Nuten: 0,626 in bis 0,630 in / 15,90 mm bis 16,00 mm

Anzahl der Standard-T-Nuten: 7

T-Nut-Mittelabstand: 2,48 Zoll / 63 mm

Max. Schnittvorschubgeschwindigkeit: 833 ipm / 21,2 m/min

Eilganggeschwindigkeit (X, Y, Z): 1200 ipm / 30,5 m/min

Max. Schubkraft X / Y: 3300 lbf / 14680 N

Max. Schubkraft Z: 4050 lbf / 18015 N

Werkzeugwechslertyp: Seitlich montierter Werkzeugwechsler (SMTC)

Werkzeugkapazität: 30+1

Max. Werkzeugdurchmesser (voll): 2,5 in / 64 mm

Max. Werkzeugdurchmesser (benachbart, leer): 5,0 in / 127 mm

Maximale Werkzeuglänge: 12,00 in / 305 mm

Werkzeugwechselzeit (durchschnittlich): 1,80 s

Span-zu-Span-Zeit (durchschnittlich): 2,40 s

Kühlmittelkapazität: 55 gal / 208 L

Erforderlicher Luftbedarf: 4 scfm bei 100 psi / 113,0 L/min bei 6,9 bar

Luftdruck min.: 80 psi / 5,5 bar

Elektrische Eingangsspannung (3-phasig): 220 VAC (70 A) / 440 VAC (35 A)

Versandgewicht (Standard): 14.250 lb / 6.463,8 kg
