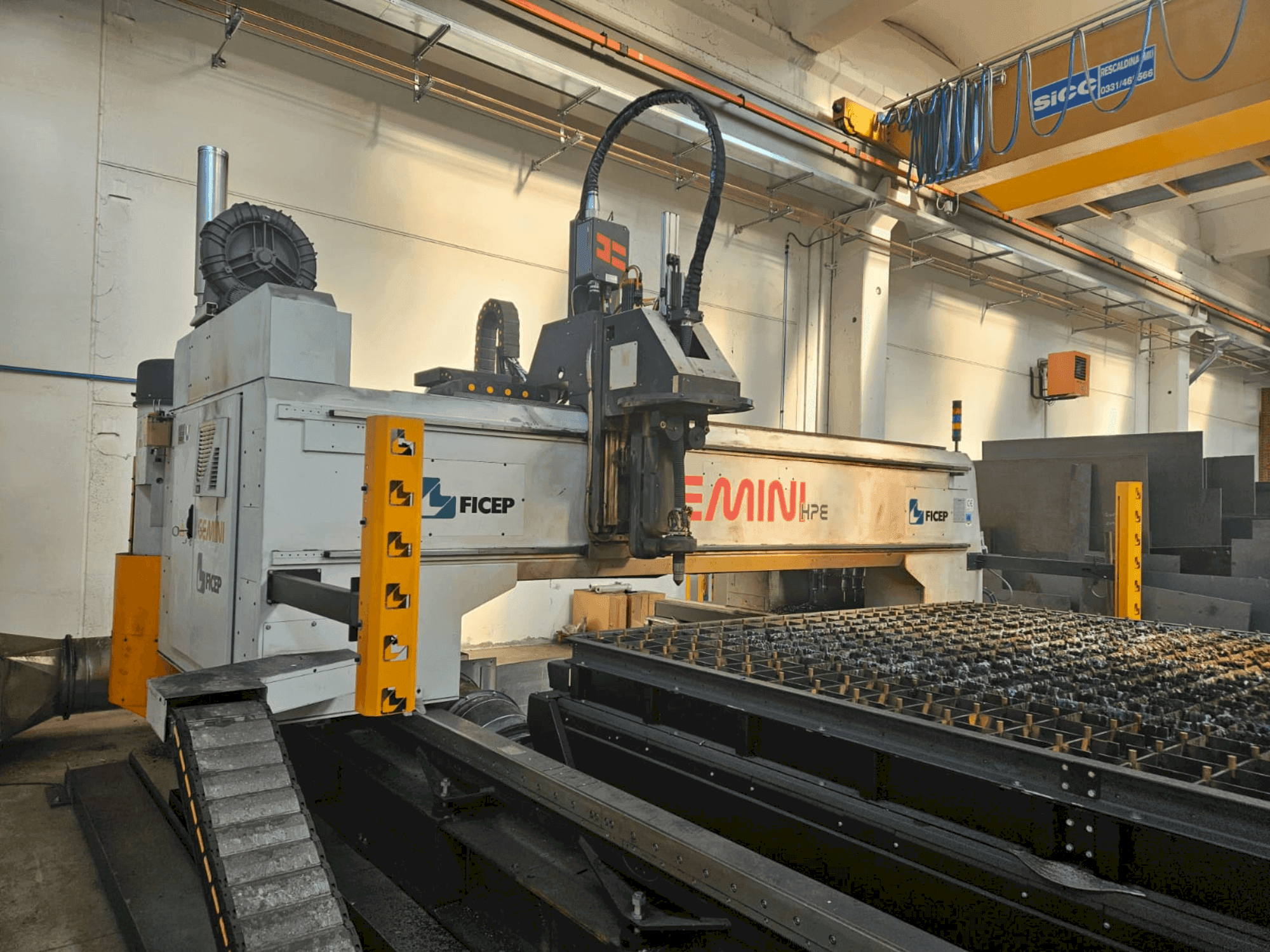

FICEP - GEMINI G32 HPEIT-OTH-FIC-2020-00001

Maschinenvorteile

Technische Maschinenvorteile

• Spezifikationen des eingangsblatts: max. Länge: 15000 mm / min. Länge: 1250 mm / max. Breite: 3100 mm / min. Breite: 800 mm / spezifikationen des ausgangswerkstücks: min. Länge: 100 mm / min. Breite: 100 mm
• Vertikaler bohrkopf: 1 / spindel für vertikalen kopf: 1/ max. Bohrdurchmesser: 40 mm / max. Fräsdurchmesser: 250 mm / min. Blechdicke: 5 mm / max. Bohrungsdicke: n 5000
• Installierte spindelleistung (s3): 15 kw / spindeldrehzahl (programmierbar, stufenlos regelbar): 250 - 7000 u/min / max. Verfahrgeschwindigkeit in längsrichtung (x-achse): 32 m/min / max. Verfahrgeschwindigkeit in querrichtung (y-achse): 32 m/min / max. Positioniergeschwindigkeit der hilfsachse (u-achse): 42 m/min / arbeitstischhöhe: 650 mm
• Motorisierte brennerschlitten: 1 / plasmaschneidanlage: 1 / autogenbrenner (optional): 3 / max. Blechdicke mit xpr300-plasma: einstechschnitt während der produktion: 45 mm / kantenanschnitt: 80 mm / 45°-fasenschnitt (einstechen, produktion): 32 mm / 45° fasenschnitt (kantenstart): 56 mm / max. Blechdicke mit optionalem autogen: 1. Brenner: 100 mm / 2. Brenner: 100 mm / 3. Brenner: 75 mm
• Materialbeschickungsgruppe: beschickungsanlage für 15 m platten / auflagefläche und schienen für 6. 1-m-platten / drei 3-m-bettverlängerungssektionen mit entsprechenden schienen / automatisches schlackenabfuhrsystem für 15-m-bett / bearbeitungsgruppe: mobile portalstruktur mit querführungsschienen / einspindliger vertikalbohrkopf / querschlitten / automatischer werkzeugwechsler mit 8 positionen für die bohreinheit / 8 iso-40-werkzeughalter für den werkzeugwechsler / anreißeinheit / integriertes späneabsaugsystem / thermische schneideinheit: xpr300-plasmaschneidsystem / fasenplasmaschneidkopf (kurzer kopf) / rauchabsaugsystem für bleche bis zu 15 m / big-bag für rauchabsauger
