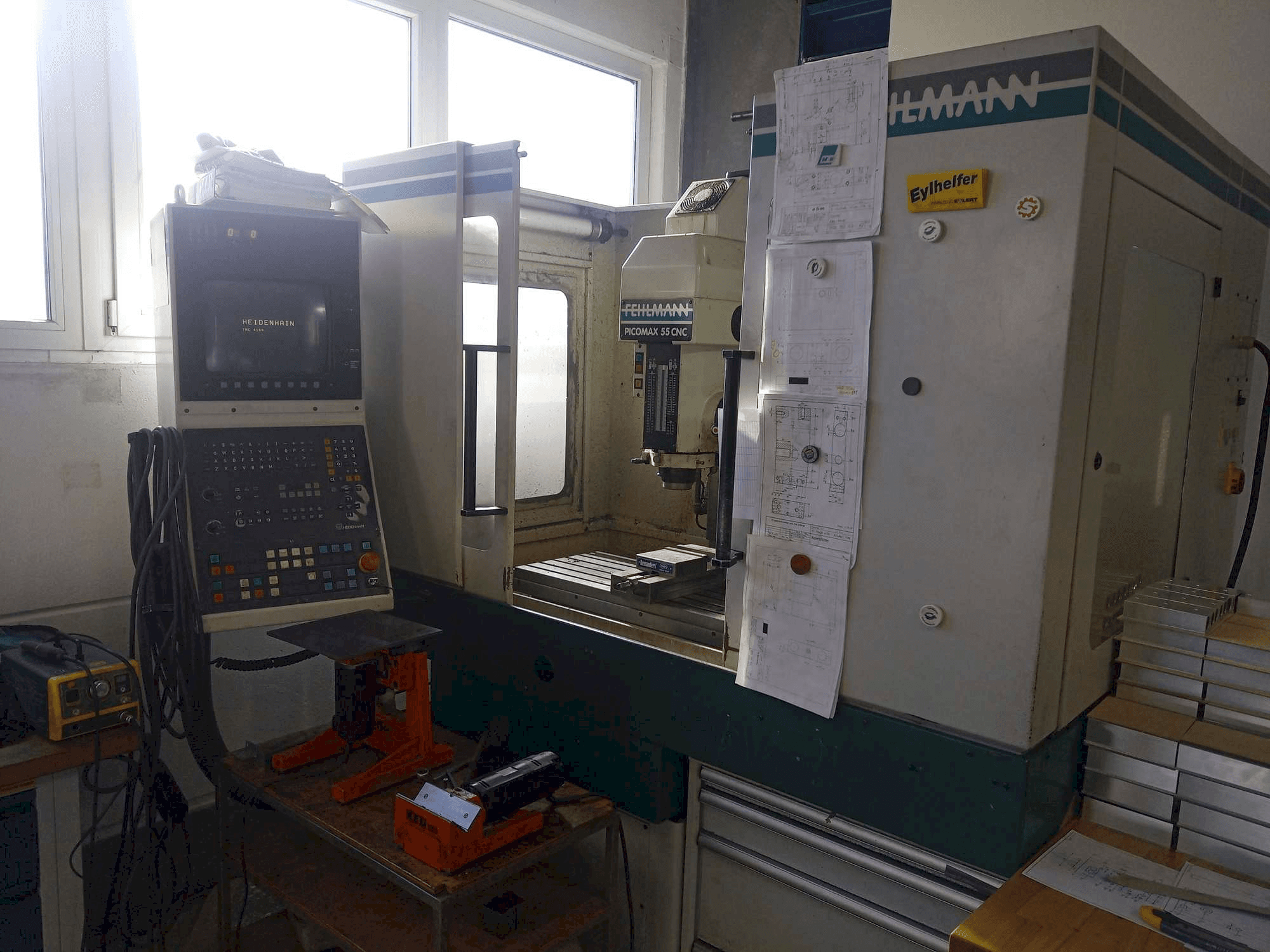

Frontansicht der FEHLMANN Picomax 55 CNC Maschine

Vielen Dank für Ihren Besuch

Diese Maschine wurde kürzlich verkauft. Schauen Sie sich gerne unsere vergleichbaren Maschinen an oder kontaktieren Sie uns direkt.

Alle vergleichbaren Maschinen anzeigen

Alle Maschinen anzeigen

FEHLMANN Picomax 55 CNC

Foto galerie

FEHLMANN - Picomax 55 CNCDE-MIL-FEH-1998-00001

Verkauft

Haben Sie weitere Fragen? Kontaktieren Sie uns!

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

Über Whatsapp kontaktieren

GINDUMAC
Produkte
Werkzeugmaschinen
Fehlmann Picomax 55 CNC-Fräsmaschine

In Originalsprache anzeigen

Diese Fehlmann Picomax 55 CNC-Fräsmaschine wurde im Jahr 1998 in der Schweiz hergestellt. Sie ist mit einer HEIDENHAIN 415B Steuerung ausgestattet und hat 3 Achsen. Die Maschine hat eine Spindeldrehzahl von 10000 U/min.

Übersicht

Hersteller: FEHLMANN
jahr: 1998
MODELL: Picomax 55 CNC
anwendungstyp: Fräsen
Standort: Deutschland
maschinentyp: CNC-Fräsmaschine
Marke Steuergerät: HEIDENHAIN

Technische Daten - FEHLMANN Picomax 55 CNC

Steuerung

Modell: 415 B
Hersteller: HEIDENHAIN

Hauptantrieb

Drehzahlbereich Spindel: 50-10000 1/MIN
Motorkraft der Spindel: 7 kW
Anzahl der Achsen: 3

Bewegung

X-Achse Bewegung: 500 mm
Y-Achse Bewegung: 250 mm
Z-Achse Bewegung: 160 mm

Arbeitstisch

Äußere Länge: 885 mm
Äußere Breite: 320 mm
Größe der T-Nuten: 5
Min. Abstand zwischen Vertikalspindel und Arbeitstisch: 120 mm
Max. Abstand zwischen Vertikalspindel und Arbeitstisch: 620 mm
Tischbelastung: 50 kg

Zusätzliche Informationen

Maschinenvorteile

Qualitative Maschinenvorteile

Genauigkeit (nach vdi / dgq 3441)
Positionstoleranz p-achse(n)
X/y 0. 005mm
Z/w 0. 010mm
Werkzeug-schnellwechselsystem - sf 32
Wiederholbarkeit 0,002 mm
Werkzeugwechsel hydraulisch - über drucktasten
Wechselzeit (manuell) sec. Ca. 3
Max. Drehmoment 70 nm
Es handelt sich um eine 3-achsen-fräsmaschine mit x-y-z, die mit einer zusätzlichen pinole w gesteuert wird.

Technische Maschinenvorteile

Arbeitende elche
X- und y-achse: 1-11000 mm/min
Z-achse 1-6000 mm/min
W-achse 1-3600 mm/min
X- und y-achse 6500 n
Z-achse 8000 n
Auflösung des entfernungsmesssystems
Direktes messsystem über linearmaßstab - x / y / w-achse
Indirektes messsystem über drehgeber - z-achse
Auflösung in den achsen x, y, z und w - 0,001 mm

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
