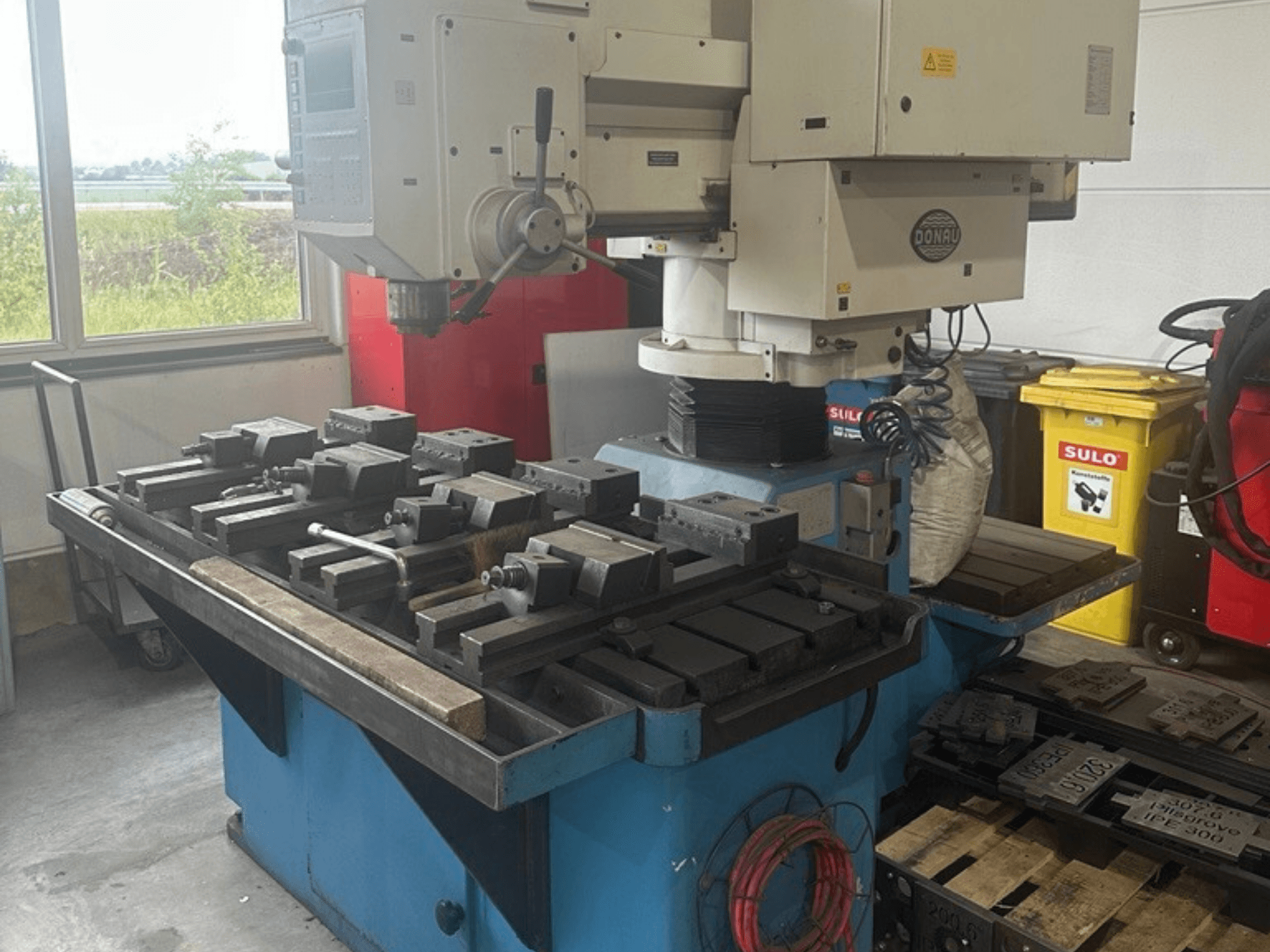

DONAU - Danumeric 440DE-MIL-DON-1997-00001

- Bohrleistung in massivem Stahl (St 60): 40 mm Durchmesser

- Bohrleistung in Gusseisen (GG 22): 50 mm Durchmesser

- Gewindeschneidleistung (Stahl St 60): M 36

- Gewindeschneidleistung (Gusseisen GG 22): M 45

- Werkzeugaufnahme: SK 40 (DIN 69871, Form A)

- Drehzahlbereich der Spindel: 15 – 2.800 U/min (stufenlos regelbar)

- Spindelmotor (Wechselstrom, frequenzgeregelt): 5,5 kW

- Spindeldrehmoment: max. 250 Nm (konstant von 15 bis 200 U/min)

- Getriebe: 2-stufig, automatisch schaltend (i_max 1:7)

- Hülsenvorschub (Z-Achse): 5 – 2.000 mm/min (stufenlos regelbar)

- Hülsenverfahrweg / Hub (Z-Achse): 200 mm

- Hülsenvorschubkraft / Druck: 12.000 N

- Säulenhub / Nabe (W-Achse): 410 mm

- Säulendurchmesser: 195 mm

- Radialer Armhub: 750 mm

- Bohrradius: min. 540 mm / max. 1.290 mm

- Standard-Arbeitstischabmessungen: 600 x 1.200 mm (mit 4 T-Nuten 18 mm, Teilung 125 mm)

- Tischhöhe: 900 mm

- Abstand von der Spindelspitze zum Tisch: 95 – 705 mm

- Abstand von der Spindelspitze zum Boden: 995 – 1.605 mm

- Maximale Werkstückabmessungen: L 2.950 mm x B 1.050 mm x H 1.350 mm

- Eilgang (X-/Y-Achse): 7,5 m/min

- Eilgang (Z-Achse): 5,0 m/min

- Eilgang (W-Achse): 3,0 m/min

- Positioniergenauigkeit (X, Y): ± 0,075 mm

- Wiederholgenauigkeit (X, Y): ± 0,030 mm

- Positioniergenauigkeit (Z, W): ± 0,05 mm

- Wiederholgenauigkeit (Z, W): ± 0,03 mm

- Steuerung: 32-Bit-CPU-CNC-Steuerung (4 Achsen: X, Y, Z, W)

- Bildschirm: 9-Zoll-Elektrolumineszenz-Display (EL, beleuchtet)

- Programmspeicher: 2.000 NC-Sätze

- Schnittstellen: V.24 / RS-232-C

- Betriebsspannung: 400 V / 50 Hz

- Steuerspannung: 24 V DC

- Anschlussleistung: 13,0 kVA

- Maschinengewicht: ca. 2.610 kg (mit Tisch 600 x 1.200 mm)
