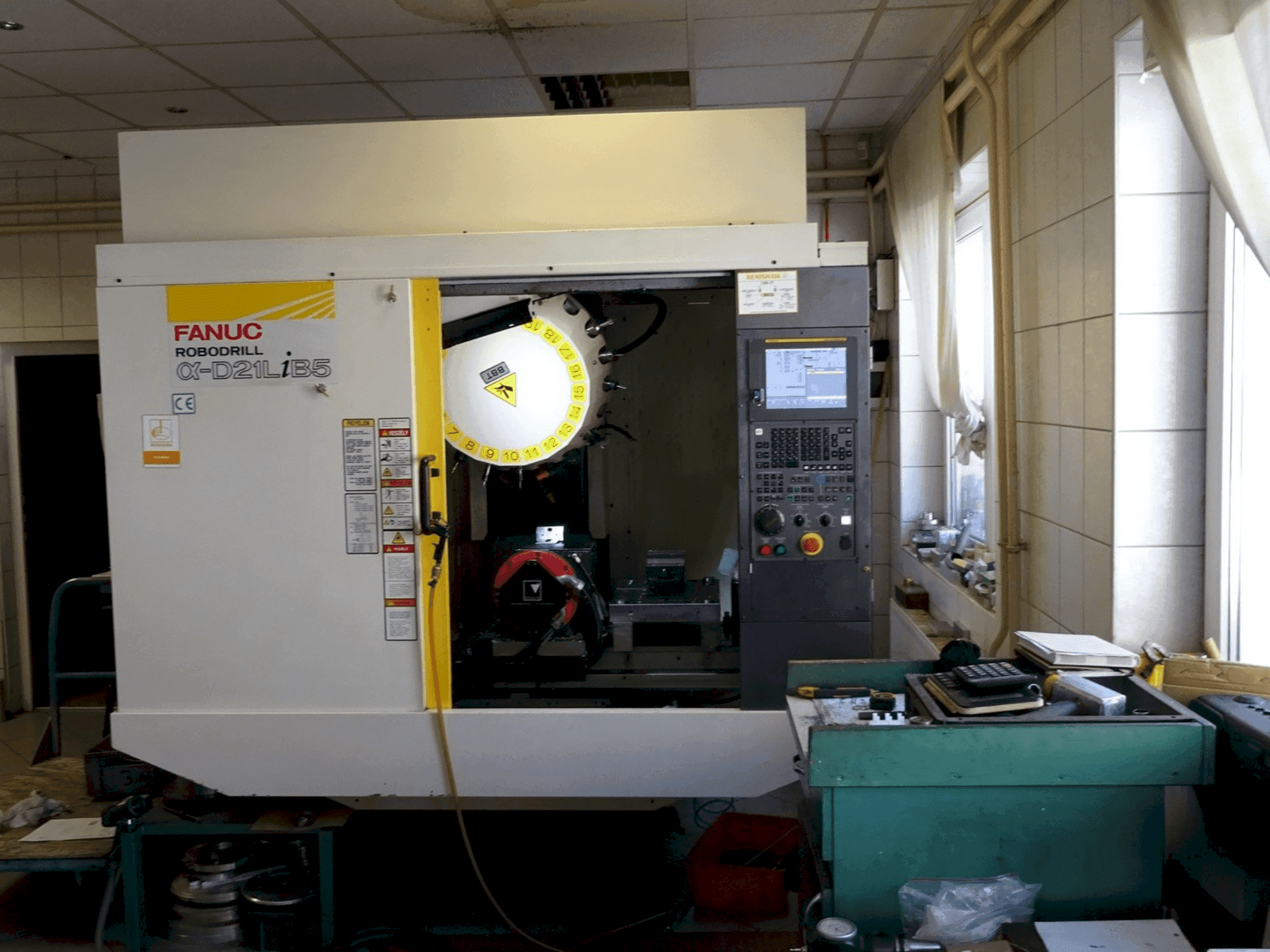

FANUC - Alfa D21LiB5HU-MIL-FAN-2018-00001

• Tischgröße: 850 × 410 mm

• Abstand von der Spindelnase zum Tisch (mit HC100): 250-580 mm

• Spindellast bei 10.000 U/min (1 min): 80 Nm / 14,2 kW

• Spindelbelastung bei 10.000 U/min (kontinuierlich): 13,6 Nm / 4 kW

• Spindelbelastung bei 24.000 U/min (1 min): 35 Nm / 26 kW

• Spindelbelastung bei 24.000 U/min (kontinuierlich): 7,5 Nm / 5,5 kW

• Programmierbarer Schnittvorschub: 30.000 mm/min

• Beschleunigung X/Y/Z (100 kg Tischlast, 2 kg Werkzeug): 1,4G / 1,0G / 1,6G

• Werkzeugwechselzeit (2 kg Werkzeug), Schnitt zu Schnitt: 1,6 s

• Bidirektionale Positioniergenauigkeit (ISO 230-2:1988): ≤ 0,006 mm

• Wiederholbarkeit der Positionierung in zwei Richtungen (ISO 230-2:1997, 2006): ≤ 0,004 mm

• Luftverbrauch: 150 L/min bei 0,35-0,55 MPa

• Maschinenmasse / mit DDR-T: 2,1 / 2,3 t

Zusätzliche Ausstattung

• ca. 40 Werkzeugaufnahmekegel (einschließlich Original-Werkzeugaufnahmekegel)

• 2 Drehmoment-Gewindeschneidköpfe mit Konen

• 3 Bohrfutter mit Konus

• 1 dreidimensionaler Messtaster mit Konus

• 4-5 Fräsköpfe

• Geschliffener Präzisionsschraubstock

• 5-Achsen-Schliffschraubstock mit hochgezogenen Backen

• Drei-Backen-Futter, 160 mm

• Vier-Backen-Futter, 160 mm

• Satz von Parallelen

• Sätze von Spannzangen in verschiedenen Größen

• Stative, Messgeräte, Lehren, usw.
