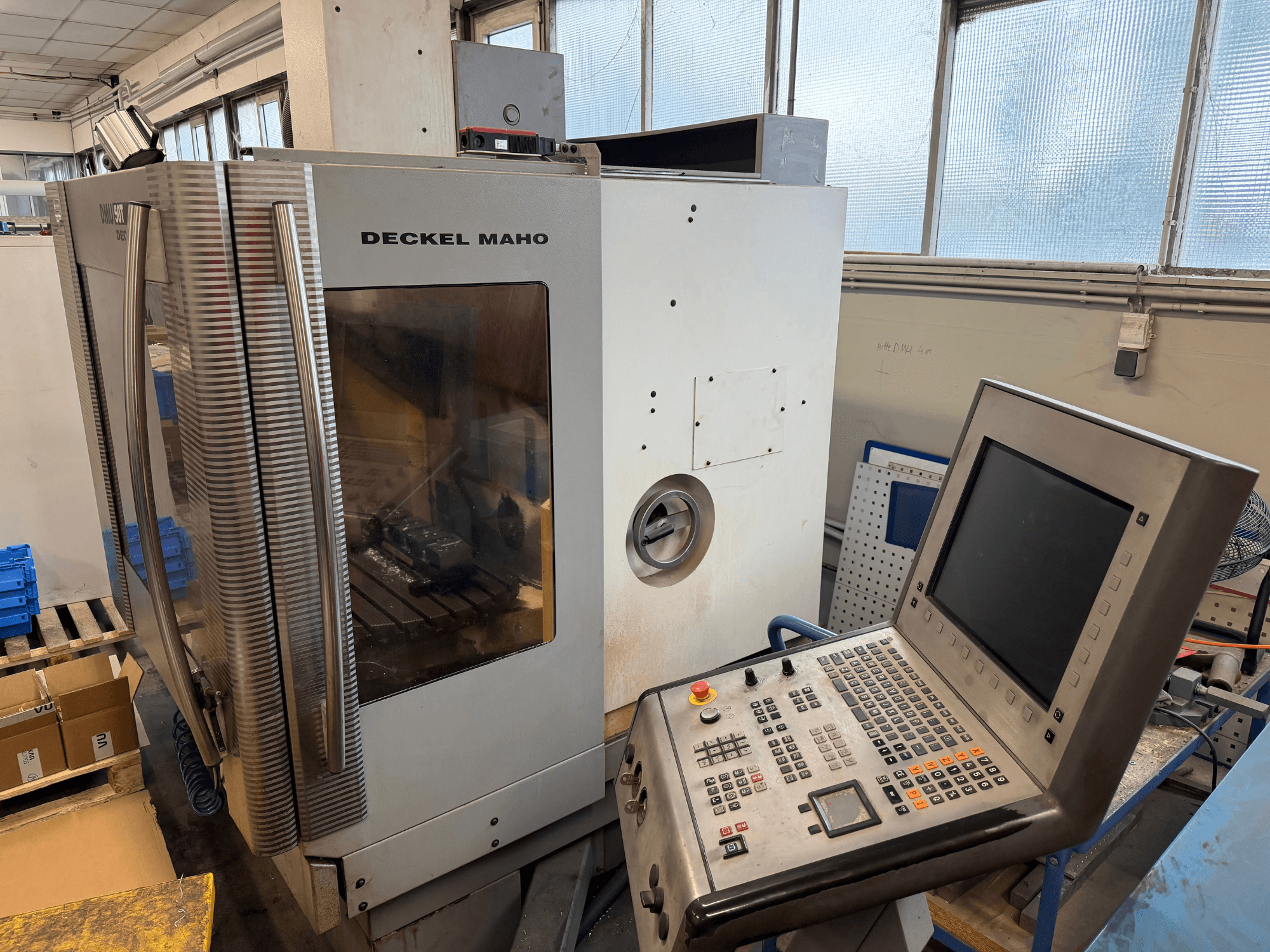

DECKEL MAHO - DMU 50TDE-MIL-DEC-2003-00007

- Drehzahlbereich des Hauptantriebs: 20 – 9.000 U/min (stufenlos regelbar)

- Leistung des Hauptantriebs (100 % Dauerbetrieb): 9 kW

- Leistung des Hauptantriebs (40 % Einschaltdauer): 13 kW

- Werkzeugaufnahme: SK 40 nach DIN 69871

- Zugbolzen: DIN 69872 oder ISO 7388/2 Typ A

- Kapazität des Werkzeugwechslermagazins: 16 Plätze

- Max. Werkzeugdurchmesser: 80 mm (130 mm bei freien Nachbarfächern)

- Max. Werkzeuglänge ab Spindelspitze: 290 mm

- Max. Werkzeuggewicht (automatischer Wechsel): 6 kg

- Max. Gesamtgewicht der Werkzeuge im Magazin: 80 kg

- Starre Tischspannfläche: 700 x 500 mm

- Schwenkbereich des Tisches (B-Achse): +95° / -10°

- Drehbereich des Tisches (C-Achse): 360°

- Max. zulässige Tischbelastung: 200 kg

- Vorschubgeschwindigkeit (X, Y, Z): stufenlos einstellbar bis zu 10.000 mm/min

- Eilgang (X, Y, Z): 12 m/min

- Eingabeauflösung (X, Y, Z): 0,001 mm

- Positionstoleranz (X, Y, Z): 0,010 mm

- Betriebsspannung: 400 V AC (+6 % / -10 %), 3N/PE, 50/60 Hz

- Leistungsaufnahme (100 % Einschaltdauer): 17 kVA

- Nennstrom (100 % Einschaltdauer): 28 A

- Empfohlene Netzsicherung: 35 A

- Pneumatischer Versorgungsdruck: 5,5 – 8,0 bar

- Druckluftverbrauch (ohne Blasluft): 7 m³/h

- Druckluftverbrauch (mit Werkzeugblasluft): 20 m³/h

- Max. Aufstellgewicht (Maschine + Werkstück + Werkzeuge + Kühlmittel): ca. 3.400 kg

- Im Lieferumfang enthalten: Elektronisches Handrad HR 410 (optional), Zentralschmiersystem, Kühlmitteleinheit, Werkzeuglistenhalter an der Gehäusewand
