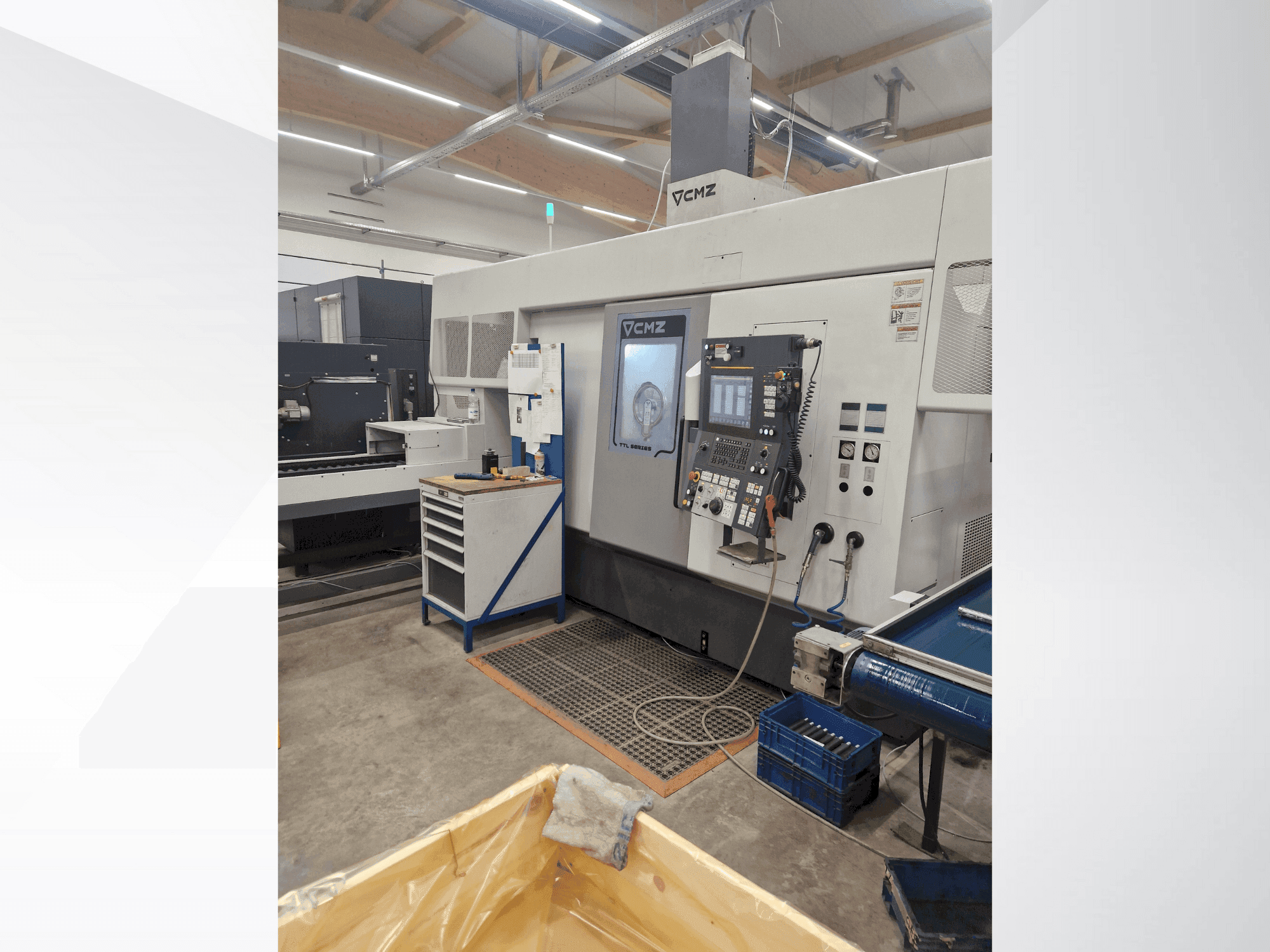

CMZ - TTL-66-66-TTY-T2YDE-TUR-CMZ-2021-00001

Vorteile der Maschine

Technische Vorteile der Maschine

- Spannung: 400 V AC

- Phasen: 3 + N + PE

- Frequenz: 50 Hz

- Maximale Leistung: 90 kVA

- Maximaler Strom: 125 A

- Druckluftdruck: 6 bar

- Maschinensprache: Deutsch

- Steuerung: Fanuc (G-Codes Typ A)

- Ausstattung der linken Spindel: LPS-System, Axialanschlag, Kühlmittelzufuhr durch die Spindel, Spannzangenfutter Hainbuch AXFIX 65 (Standard) 2703/0008

- Ausstattung der rechten Spindel: LPS-System, Kühlmittelzufuhr durch die Spindel, Reitstock in langer Ausführung für Drehspitze CM 3, Spannzangenfutter Hainbuch AXFIX 65 (Standard) 2703/0008

- Werkzeugvoreinstellgerät: Werkzeugvoreinstellgerät im Lieferumfang enthalten

- Späneabfuhr: Hinterer Späneförderer mit Doppelkette

- Oberer Werkzeugrevolver (T1): Hochdruck-Kühlmittelpumpe mit 3 programmierbaren Stufen (35, 15 und 6 bar), inklusive 75-µm-Filter

- Unterer Werkzeugrevolver (T2): Hochdruck-Kühlmittelpumpe mit 3 programmierbaren Stufen (35, 15 und 6 bar), einschließlich 75-µm-Filter

- Kühlmittelausstattung: Kühlmitteldüsen über den Spindeln, Kühlmittel-Spüldüse, Tankfüllstandsüberwachung

- Überwachungssysteme: Werkzeugstandzeitmanagement, Überwachung der Werkzeugbelastung

- Absaugsystem: Anschlussflansch Ø 150, Absaugaggregat LTA E120-X1-H mit Einbauteilen, Schläuchen und Halterung

- Automatisierung / Portalbelader: 3-Achsen-CNC-Portalbelader GL20-11 (Verfahrweg zu beiden Seiten), servogesteuerter 2x180°-Doppelschwenkgreifer für Wellenbauteile GLII, spezielle Portalverkleidung

- Werkstückhandhabung: Werkstückträger WS-700-3000 vorne links, WS-700 mit 3 Reihen V-Führungen (2 Wellen pro Reihe), CMZ-Werkstückträger für Rund- und Vierkantmaterial (V-Auflage, 90°-Ausführung), Anbindeschnittstelle für kundenseitiges Entladeband

- Mitgelieferte Werkzeughalter: 8x doppelte Radialhalter für Werkzeuge 20x20 (310.04.092046), 6x Halter für Bohrwerkzeuge Ø32 H75 (310.04.092060), 2x TTL/10400/02 Axialhalter für angetriebene Werkzeuge ER32 mit interner Kühlmittelzufuhr 70 bar (12.000 U/min), 2x TTL/10400/09 Radialhalter für angetriebene Werkzeuge mit interner Kühlmittelzufuhr 70 bar, ER16 (max. 12.000 U/min)

– Mitgelieferte Spannbacken: Rohteilbacken (32 mm/30–35 mm, 35 mm/35–40 mm, Vierkant 30 mm/30 × 30 mm), Fertigteilbacken (32 mm/30–35 mm, 38–40 mm/35–40 mm, Vierkant 30 mm/30 × 30 mm)

- Drehbares Sichtfenster / Maschinenstatusleuchte

- Cmz benötigt ein Signal, das anzeigt, dass ein Teil abgelegt werden kann / ein Ausgangssignal, das anzeigt, dass sich das Förderband frei bewegen kann
