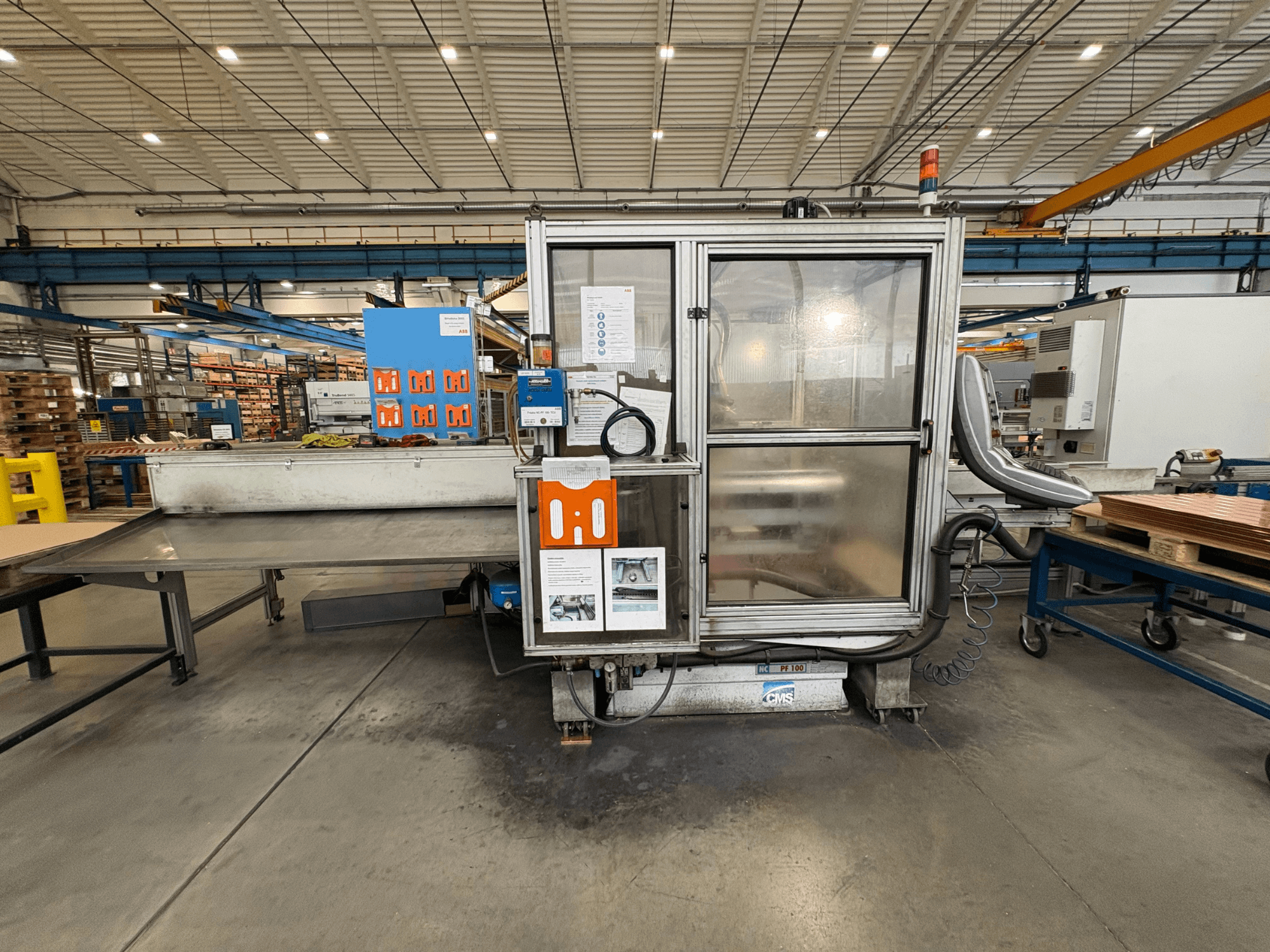

CMS - NC PF 100 TCUCZ-CNC-CMS-2013-00001

• Materialkapazität:

  • Min: Breite 30 mm, Länge 150 mm, Dicke 5 mm

  • Max: Breite 150 mm, Länge 2000 mm, Dicke 15 mm

• Werkzeugausstattung:

  • Gestell mit 8 Positionen und pneumatischer Bewegung

  • Automatischer Werkzeugwechsler

  • Maximale Werkzeuglänge: 210 mm

  • Max. Werkzeugdurchmesser: 35 mm

• Stromversorgung und Hilfsmittel:

  • Stromversorgung: 400V ±10/-15%, 50/60 Hz

  • Betriebsdruck: 6 bar

• Software und Überwachung:

  • CMS-Manager-Software

  • Spindelüberwachung in Echtzeit

  • Möglichkeit der Ferndiagnose

• Abmessungen des Systems:

  • Länge: 5875 mm

  • Einschließlich Vorschubförderer: 1985 mm

  • Einschließlich Auslaufband: 2160 mm

  • Breite: 1630 mm

• Besondere Modifikationen:

  • Mechanisch:

    • Arbeitshöhe angepasst auf 960 mm (von 965 mm)

    • 50 mm Isolierplatte + 10 mm Blech für EHRT-Ausrichtung

    • Zweikanaliges Not-Aus-System (erhöhte Sicherheit)

  • Automatisierung und Integration:

    • Spezialisierte E/A-Signalschnittstelle für EHRT-Kommunikation

    • Ethernet-Konnektivität (TCP/IP)

    • Dateibasiertes Protokoll: PRODUCED.TXT für Teilecode-Verfolgung

    • Bidirektionaler Signalaustausch (Ready Part Load, Part Loading, Emergency)

Zusätzliche Ausstattung

• Zuführband mit Rollen

• Verlangsamungslichtschranke zur Annäherungserkennung

• Entladeband für Fertigteile

• Auffangbehälter unter dem Arbeitsbereich

• Anzeige (15" TFT-Farbbildschirm)

• Sicherheitsabdeckung gegen bewegliche Teile

• Externe Luft-Ölnebel-Sprüheinrichtung (ersetzt die ursprüngliche 6-Liter-Einheit)
