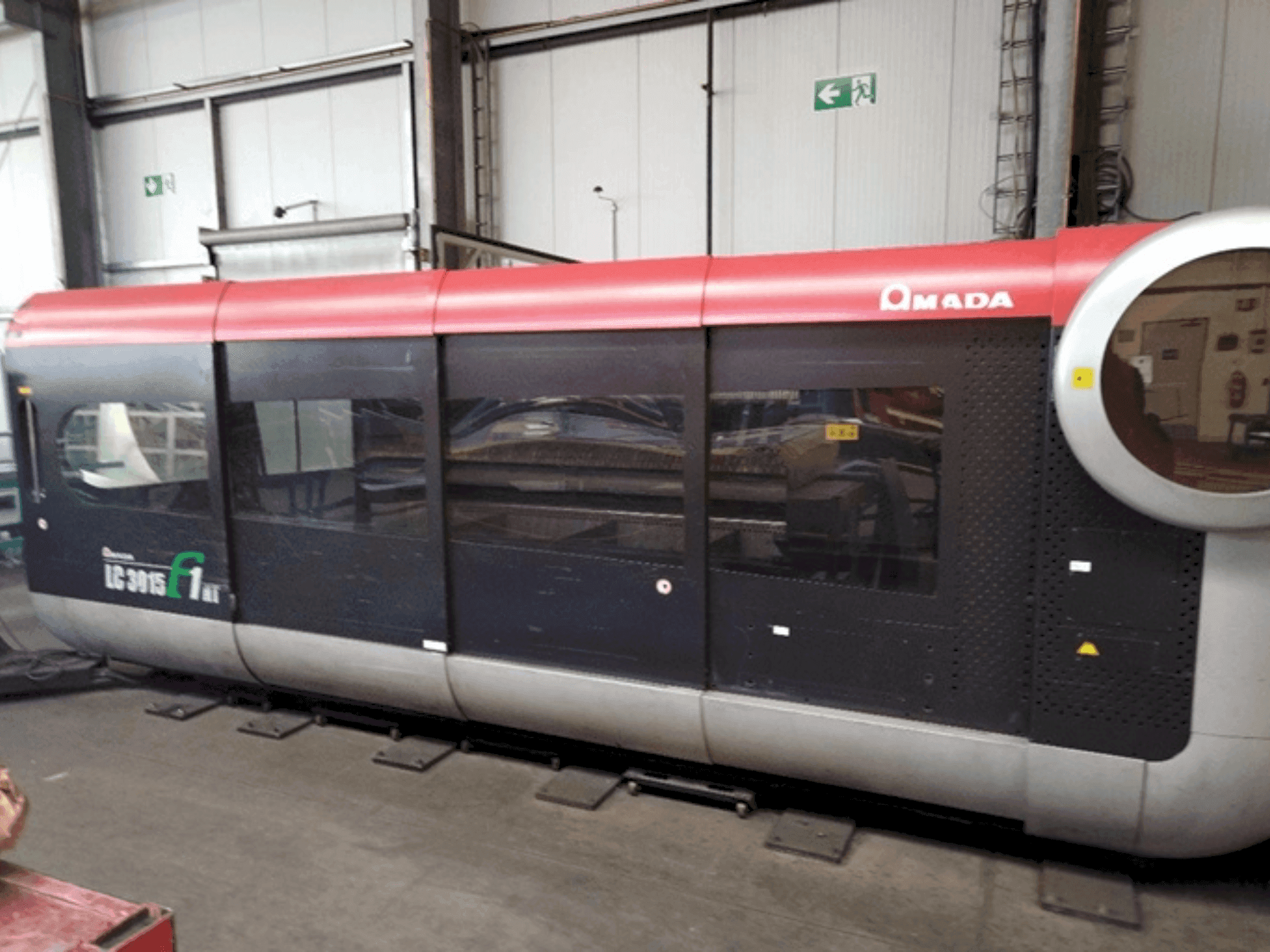

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Maschinenvorteile

Technische Maschinenvorteile

• Erforderliche leistung: 98 kva
• Leistung: 4 kw
• Laser-resonator: af4000i-b
• Transformator: marx tg 516

Zusätzliche Informationen

Maschine mit Transportkiste (L x B x H): 7120×3150×2370 mm Gewicht (mit Transportkiste): 13.500 kg Laser-Resonator (L x B x H): 2460×1140×1965 mm Gewicht des Laserresonators: 1.300 kg Kombinierte Einheit (L x B x H): 2332×1638×2201 mm Gewicht der kombinierten Einheit: Ungefähr 1.750 kg Transformator (L x B x H): 950×800×950 mm Gewicht des Transformators: 484 kg Palettenwechsler (L x B x H): 3868×2352×1010 mm Gewicht des Palettenwechslers (ohne anhebbare Kugelstützen): 2.450 kg Gewicht des Palettenwechslers (mit anhebbaren Kugelstützen [Option]): 3.500 kg Elektrische Anschlüsse Gesamtstromanschluss des Systems: 400 V / 127 KVA Anschluss der Transformatorleistung: 400 V / 89 kVA / 160 A Stromanschluss der kombinierten Einheit: 400 V / 38 kVA /55A Laserresonator Leistungsanschluss: 200 V / 55 KVA Steuerung und Antriebe Leistungsanschluss: 200 V / 34 kVA Betriebsspannung: 3×400 V(±10%)/PE/50 Hz Max. Stromaufnahme: 55 A Transformator-Nennleistung: 89 KVA Transformator-Nennspannung primär: 3×400 V(±10%) Transformator-Bemessungs-Sekundärspannung: 3×200 V Transformator-Nennstrom primär: 132 A Transformator-Nennstrom sekundär: 257 A Druckluft- und Gasbedarf Gesamtdruckluftbedarf (nicht als Schneidgas verwendete Luft): 7 bar; 69,6 m 3/h Gesamtdruckluftbedarf (Luft als Schneidgas verwendet): Max. 9,7 bar; 132,6 m 3/h Druckluft für Maschinenfunktionen ("Cooling Cut" und "Oil Shot"): 6 bar; 18 m 3/h Druckluft für "ECO CUT": 6 bar; 18 m 3/h Druckluft für Rauchgasabsaugung DELTAComp 1500-8/9: 5 bar; 5,6 m 3/h Verbrauch von Lasergas: 10 Liter pro Stunde Schneidgase: Sauerstoff, Stickstoff und Druckluft (falls als Schneidgas verwendet) sind erforderlich. Anforderungen an Umgebung und Standort Betriebsraumtemperatur: +15 bis +35 °C Raumhöhe: Mindestens 4 m Beleuchtung: Mindestens 500 Lux Luftfeuchtigkeit: Weniger als 75% (ohne Taubildung) Erschütterungen: Muss gegen seismische Beschleunigungen unter 0,05 G (0,49 m/s 2) mit einer Amplitude unter 5 µm beständig sein. Tragfähigkeit des Fundaments: ≥49 kN/m 2
