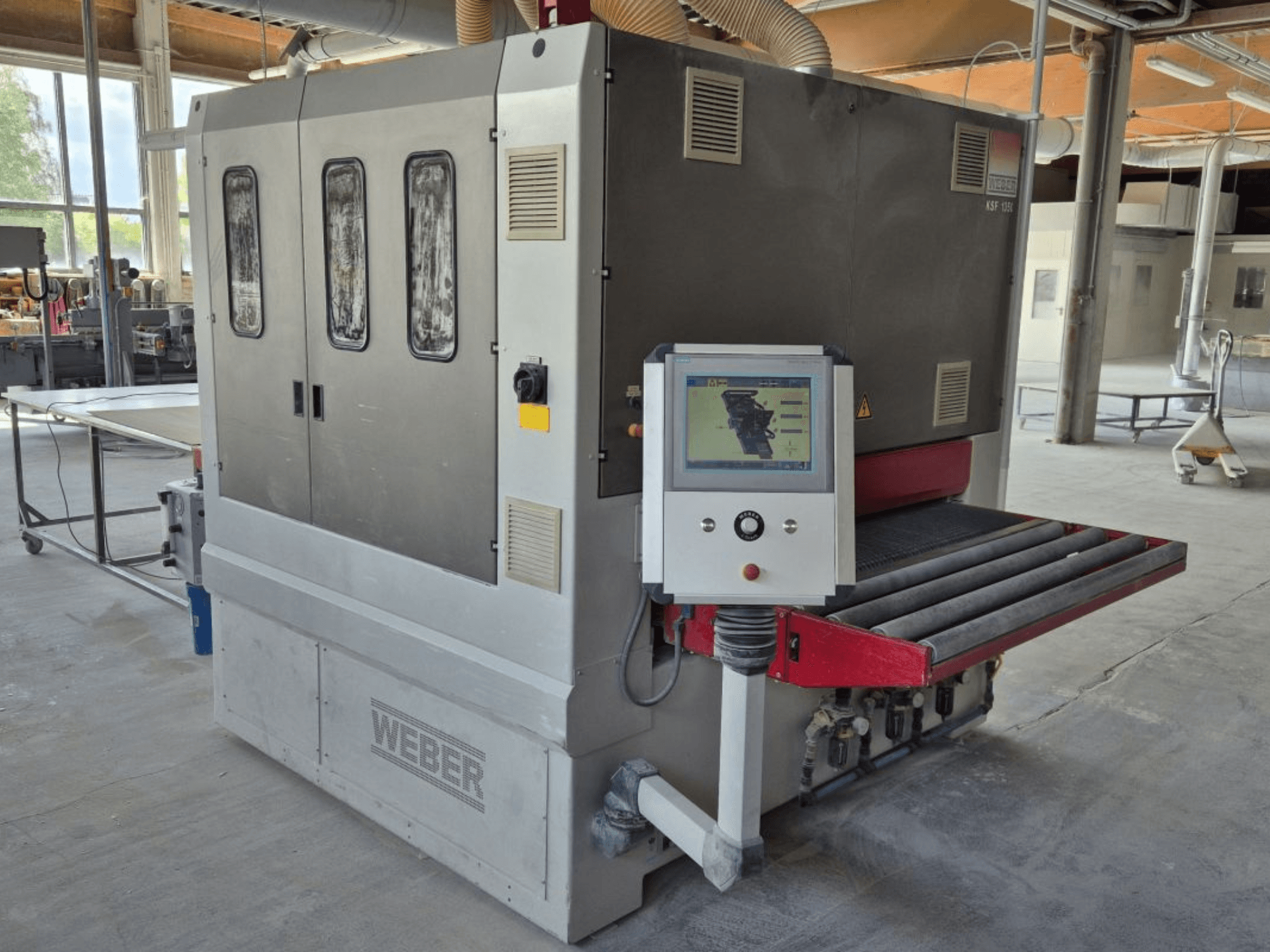

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Maschinenrahmen und Vorschub

• Robuste Stahlschweißkonstruktion für 3 Schleifaggregate

• Konstante Vorschubhöhe: 900 mm

• Bedienfeld und Schleifbandwechsel auf der linken Seite (in Vorschubrichtung)

• Stufenlos regelbare Vorschubgeschwindigkeit: 3-18 m/min, frequenzgesteuert

• Vakuum-Transportbandversion mit 5,5 kW Vakuumgebläse und Vakuumkanal zur Maschinenoberkante

Einheit 1: Querbandeinheit

• Drucklamellenband mit Filz und Graphit

• ISD-Gliederdruckleistensystem mit 11 mm Werkstückerfassung und 44 mm Druckleistenbreite

• Werkstückgesteuerte Schleifbandabblasvorrichtung

Aggregat 2: CBF-Kombinationsaggregat

• Gerillte Gummikontaktwalze Ø 130 mm, 60 Shore

• Querlaufendes Lamellenband mit separatem 4,0 kW Antrieb

• ISA-Link Druckbalkensystem mit 11 mm Werkstückerfassung und 22 mm Druckbreite (gegenläufig)

• Werkstückgesteuerte oszillierende Schleifbandabblasvorrichtung

Aggregat 3: Querbandaggregat

• ISD-Gliederdruckbalkensystem mit 11 mm Werkstückerfassung und 44 mm Druckbalkenbreite

• Werkstückgesteuerte Schleifbandabblasvorrichtung

Steuerungen und Funktionen

• Siemens MP 377 12" Multi-Panel HMI: 12" Farbdisplay, Programmspeicher für 300 Programme, alle Parameter über Programm einstellbar

• WEBER i-Touch Steuerung mit Drehknopfnavigation

• WEBER AWDM: automatische Dickeneinstellung am Maschineneinlauf mit Startschalter

• Überdicken-Sicherheitswalze am Einlauf: automatisches Anheben von Kontaktwalze und segmentierten Druckbalken; Vorschubabschaltung

• ISA/ISD-Steuerung: hochauflösende Werkstückerkennung in 22-mm-Schritten; freies Beladen komplexer Formen; Mehrfachbeladung mit minimalen Abständen; Schleifintensität und Druck über Programm einstellbar

• ISA-Gelenkdruckbalkensystem (Unit 2): Druckstück längs und quer verschiebbar

• ISD-Segmentdruckbalkensystem (Aggregat 1 und 3): separat einstellbarer Kantendruck (nur Außenkante oder Außen- und Innenkante); wählbar für Längs- und Querkante oder nur längs

Technische Daten

• Arbeitsbreite: 1350 mm

• Antriebseinheit 1 (Eco-Drive, frequenzgesteuert): 15,0 kW

• Antriebsaggregat 2 (Eco-Drive, frequenzgeregelt): 20,0 kW

• Antriebsaggregat 3 (Eco-Drive, frequenzgeregelt): 15,0 kW

• CBF-Antrieb: 3,0 kW

• Antrieb Vakuumgebläse: 5,5 kW

• Rücklaufsperre (frequenzgesteuert): 3,0 kW

• Antrieb Höhenverstellung (frequenzgeregelt): 0,75 kW

• Schleifbandgeschwindigkeit (frequenzgeregelt): ca. 3-20 m/s

• Schleifbandgröße (Querbänder): 2 × 150 × 5100 mm

• Schleifbandgröße (breites Band): 1370 × 2620 mm

• Werkstückdicke (min/max): 4-140 mm

• Arbeitshöhe (konstant): 900 mm

• Vorschubgeschwindigkeit stufenlos: 3-18 m/min

Zusätzliche Ausstattung

• Werkstückauswurf mit WEBER ES-System (werkstückgesteuert; energiesparend; Einzelschlittensteuerung)

• WANDRES-Micro-Cleaning, Einzelbürstenversion (Power-Schwertbürste mit integrierter Mikrobefeuchtung für optimale Lackstaubentfernung)
