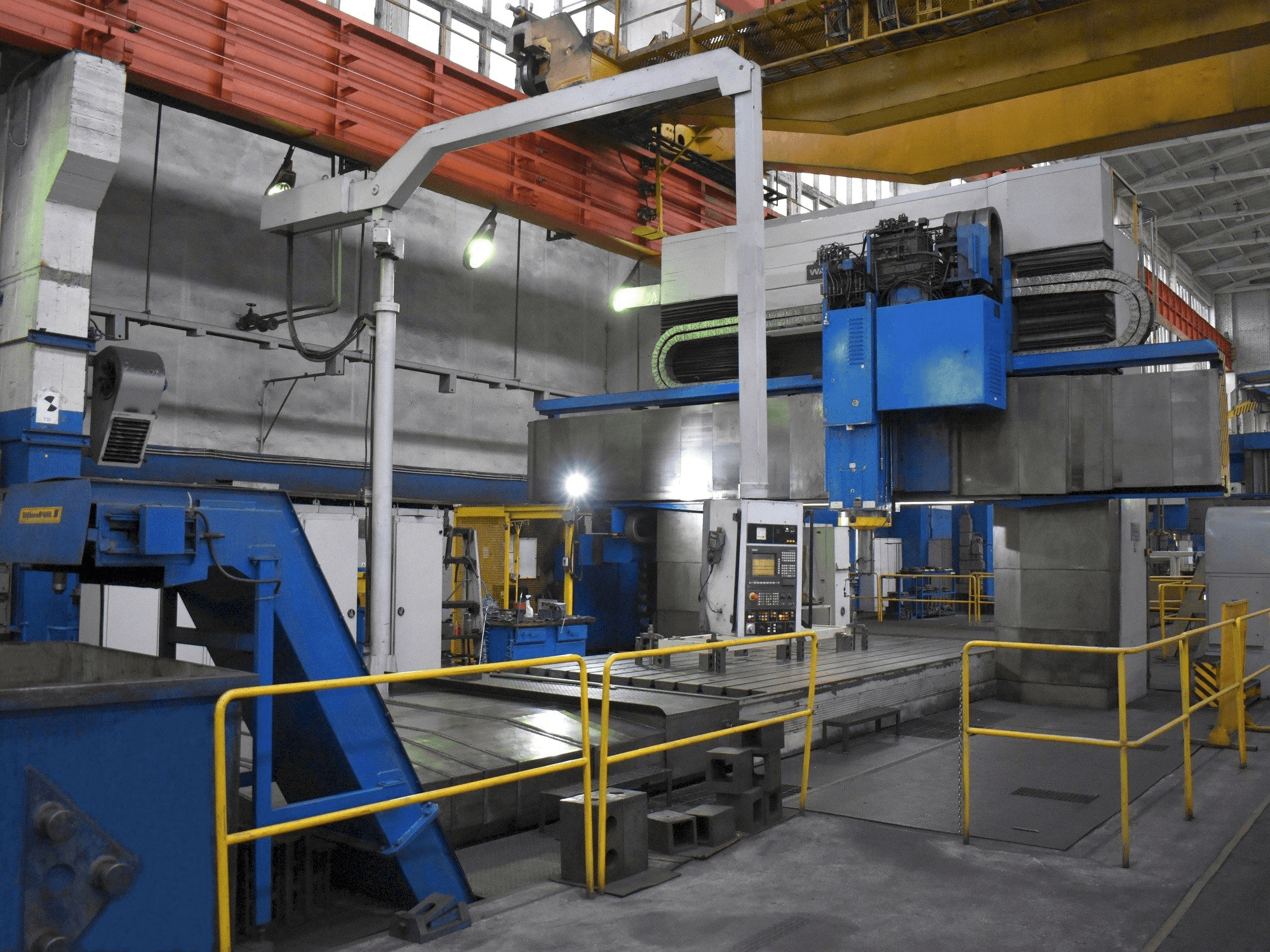

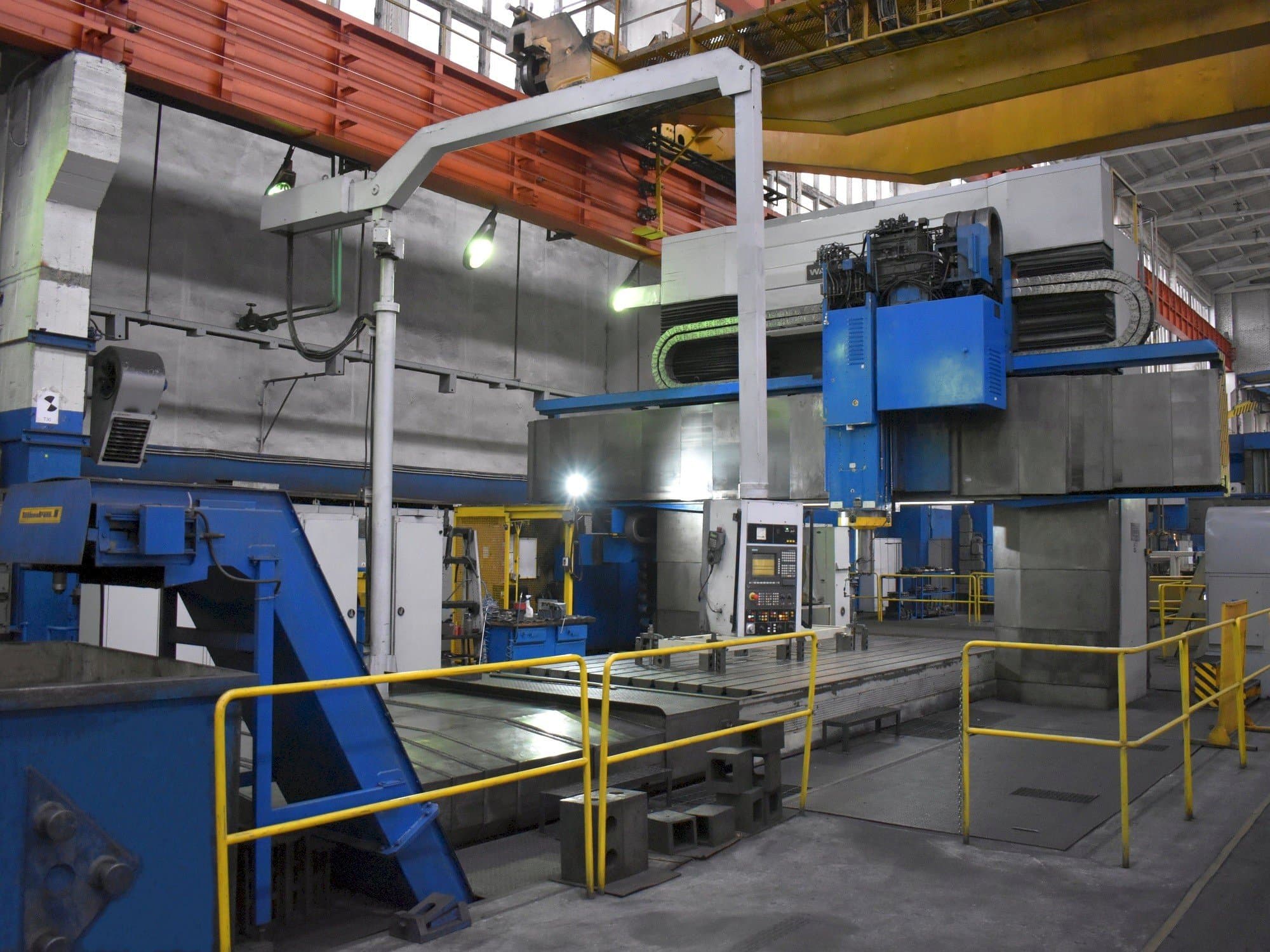

WALDRICH COBURG - 17S 10FP 300 NCPL-MIL-WAL-1989-00001

Maschinenvorteile

Qualitative Maschinenvorteile

• Automatische werkzeugwechselvorrichtung:
• 1 kettenmagazin auf der linken seite der maschine, iso 50 und iso 60 werkzeughalterplätze
• Abstand zwischen den werkzeughalterschlitzen: 165 mm
• Doppelte greifbacken für zulässige
• Zulässige werkzeuglänge 600 mm
• Zulässiger werkzeugdurchmesser 500 mm
• Werkzeugschaft iso 50 (spannzange)
• Werkzeugschaft iso 60 (spannzange)
• Werkzeugzuführung zur hauptspindel, zu muffen und winkelvorsätzen
• Der werkzeugwechsel wird auf dem linken ständer durchgeführt.

Technische Maschinenvorteile

• Höhe des tisches über dem boden: 500 mm
• Breite des tisches: 3000 mm
• Länge des festen einzeltisches: 6000 mm
• Anzahl der t-nuten: 15, t-nutenabstand: 250 mm, t-nutenbreite 28h8 mm
• Abstand zwischen den ständern = fräsbreite: 3300 mm
• Maximaler abstand zwischen dem tisch und dem spindelende bei eingefahrenem spindelschlitten: 2500 mm
• Bereiche, verfahrwege: tisch: 6700 mm, traverse vertikal: 2000 mm, frässchlittenspindel horizontal: 1000 mm
• Spindeldurchmesser im vorderen lager: 170 mm, max. Leistung des hauptantriebsmotors 75 kw
• Drehzahlbereich der spindel: 1. Gangstufe 5 - 2000 u/min, 2. Gangstufe 5 - 240 u/min, 3. Gangstufe 10 - 480 u/min, 4. Gangstufe: 50 - 2000 u/min
• Werkzeughalter iso 60, automatische werkzeugspannung mit spannzange

Zusätzliche Informationen

vollständig erneuert im Jahr 2009. Die Maschine ist in sehr gutem Zustand, bereit für Tests. Vollständige Dokumentation vorhanden.
