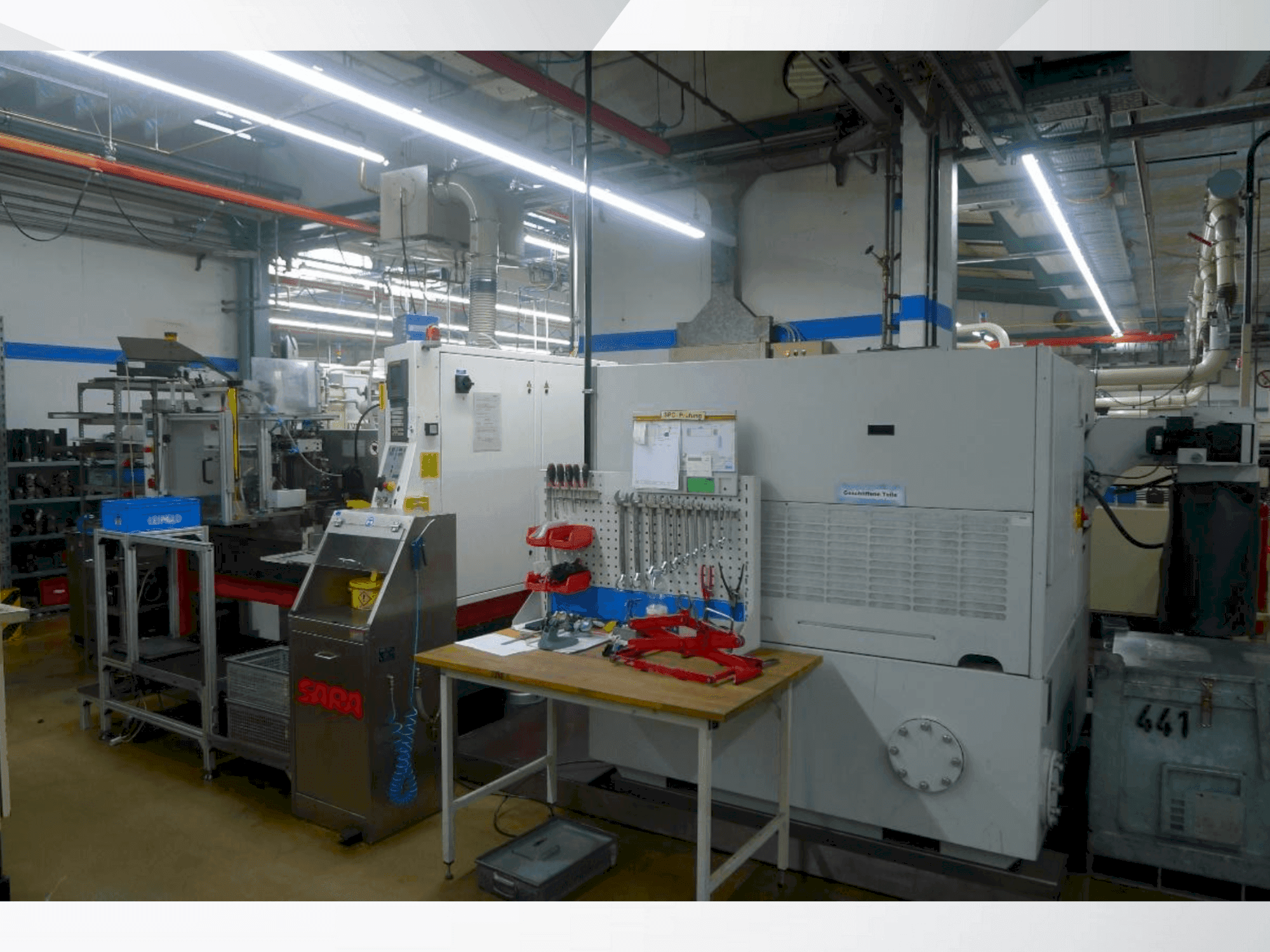

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Zusätzliche Ausrüstung

• - Kraft & Bauer Feuerlöschanlage, Typ FB703S-UV3-TFM70°/KLA 6-S-MV / Knoll Mikrofilter, Typ Micro Pur 240 F / Streuli Hebeanlage, Typ SHSRT300-TL142/180

Zusätzliche Informationen

Maschinenvorteile

• Technische Maschinenvorteile:
  • - Arbeitsbereich durchlaufschleifen: 1. 5 - 100 mm werkstückdurchmesser / einstechschleifen arbeitsbereich: 1. 5 - 100 mm werkstückdurchmesser / maximale schleiflänge: 250 mm
  • - Max. Außendurchmesser: 400 mm / innendurchmesser: 203. 2 mm / max. Breite: 250 mm / umfangsgeschwindigkeit: 50 m/s / antriebsleistung: 11 kw (mit ausgleichsvorrichtung)
  • - Max. Außendurchmesser: 225 mm / innendurchmesser: 127 mm / max. Breite: 250 mm / drehzahlbereich: 0-265 u/min / max. Neigungswinkel: +5/+5° / antriebsleistung: 3. 7 kw

Zusätzliche Informationen

• - Werkzeuge für den Schleifprozess Werkzeugsatz Teile 19085 und 19575 Schleifen im Durchlaufverfahren Illustration der Schleifanordnung und der Werkzeugauslegung Werkzeug-Konstruktion Illustration der Schleifanordnung und Werkzeugkonstruktion Werkstückauflage Werkstückauflage (inkl. Zeichnung) Korund-Schleifscheibe Regulierscheibe SS-Flansch © 203,2 mm mit Deckel Gebraucht, 50% Rabatt Schleifscheibenaufnahmeflansch @ 203,2 mm mit Deckel RS-Flansch © 127 mm mit Deckel Gebraucht, 50% Rabatt Flansch zur Befestigung der Regulierscheibe © 127 mm mit Deckel Werkzeugsatz Antriebswelle 13819 Einstechschleifen Veranschaulichung der Schleifanordnung und Ausführung der Werkzeuge Werkzeugausführung Veranschaulichung der Schleifanordnung und Ausführung der Werkzeuge Werkstückauflage Werkstückauflage (inkl. Zeichnung) 3 Korund-Schleifscheibe 3 Regulierscheiben 4 Zwischenring 1 Abrichtdiamant für Schleifscheibe 1 Abrichtdiamant für Regelscheibe Kühlung und Filteranlage KM Streull Hebeanlage Typ SHSRT300 Streuli Kühlmittelhebestation Typ SHSRT300: Fassungsvermögen 300 Liter, mit Kühlmittelpumpe 1,1 kW, Leistung 150 |/min, 10 Meter Förderhöhe. Für die Kühlung der Linearmotoren und der Schleifspindel ist ein zweiter Tank mit Frischwasser in das System integriert (Pumpe 0,24 kW, Leistung 50 min, / Förderhöhe max. 5 m). Zwischen den beiden Tanks findet ein Wärmeaustausch statt. Fahrbare Ausführung mit 4 Lenkrollen. Die Hebestation befindet sich unter der Maschine. Preis inklusive Schnittstelle und Steuerung über die Maschinensteuerung, Farbe grau RAL 7036. Automatisierung Förderbandentladung unter RS Förderband zum Entladen unter der Regulierscheibe: Es transportiert die Teile nach dem Schleifvorgang vorwärts aus der Maschine. Der Antriebsmotor verfügt über einen Drehzahlregler zur stufenlosen Einstellung der Bandgeschwindigkeit. Die Zu- und Abschaltung erfolgt über eine CNC-Steuerung. Das Band ist am Stützblock befestigt. Eine Auffangwanne unter dem Band sammelt und recycelt das restliche Kühlmittel. Die Länge beträgt 1200 mm, die Breite 50 mm. Der maximal mögliche Durchmesser der Werkstücke beträgt 40 mm. Schräge Rutsche mit Werkstückbehälter Die Werkstücke rollen sanft nach unten in eine mit Kühlmittel geflutete Auffangwanne. Im Inneren befindet sich ein perforierter Metallkorb, der zur Entnahme der fertigen Werkstücke aus dem Auffangbecken dient. Arbeitsbereich Durchgangsschleifen Werkslück-Durchmesser bis 50 mm Arbeitsbereich Einstechschleifen Werkstück-Durchmesser bis 100 mm Grösste Schleiflänge bis 270 mm Schleifteller Außendurchmesser © 400 mm Innendurchmesser 0ี 203,2 mm Breite max. (Form Typ 1) 250 mm Breite max.(Form Typ 7) 275 mm Umfangsgeschwindigkeit stufenlos, V-konstant (max, 2'390 U/min) 50 m/s Antriebsleistung (Option: Spindel 29 kW mit Gegenlagerung) 11 kW Regelscheibe Außendurchmesser © 250 mm Innendurchmesser ซี 127 mm Breite max. (Form Typ 1) 250 mm Breite max. (Form Typ 7) 275 mm Drehzahlberelch stufenlos, V-konstant 5 - 1'000 L/Min. Neigungswinkel max. +5*1-5° Antriebsleistung 3,7 KW Positionierungsgenauigkeit (alle 3 Achsen U /X /W) 0,1 um Aufiosung der Glasmassstabe 0,05 um Elektrische Ausrüstung Eingangsspannung (+/- 10%) 3 x 400V / 50 Hz oder 3X480V / 60 Hz / oder nach Kundenwunsch Steuerspannung DC 24V Anschlussleistung ab 25 kVA Zulässige Umgebungstemperatur +15/ +40€ Lärmentwicklung 68 dBA Druckluftzufuhr (Sperrluft) 1,5 - 6 bar Die Druckluft muss rein und trocken sein laut DIN-ISO 8573-1 (wenn < 6 bar und mit Wasserdampf gesättigter Druckluft muss ein zusätzlicher Lufttrockner vorgeschaltet werden). Luftverbrauch 20 - 30 l/Min. Gewicht 5 500 kg Maschinenbett, Schleif- und Regelspindelschlitten aus massivem Naturgranit *SCHNEEBERGER Monoraif. Führungen für die 3 Achsen U/X./ W Achsantriebe mit FANUCtimearmotoren Positionierung mit Absolut-Glas-Massestäben (Heidenhain), Auflösung 50 nm, mit Sperrluft geschützt. Schleifspindel mit integriertem Antrieb (Motorspindel), wassergekühlt Regelspindel mit Direktantrieb (FANUC Motor), +/- 4 mm axial verschiebbar Abricht-Diamanthalter für Schleif- und Regelscheibe am Auflagebock montiert Werkstückauflagebock mit Excenterwelle zum Einstellen der Auflagenhöhe Vollständige aufklappbare Sicherheitsverschalung zur Abdeckung des Schleifbereiches mit Gasdruckdämpfer und Sicherheitsschalter (Patent: CH 691957), Über der Schleifspalte feststehende Kühlmitteldüse (Patent: CH 691957) CNC-Steuerung "FANUC 21i MB" mit integrierter SPS Maschinensoftware mit vielfältigen Funktionen wie: V-konstant für Schielfschelbe und Regelschelbe Schleifzyklen für Einstech- und Durchgangsschleifen Masskompensationen für Schleif- und Regelscheibe Benennung der Auflagenhöhe und des Diamanten der Regelscheibe Steuerpuit mit unverwüstlicher PIEZZO-Tastatur Elektrische Versorgung 230V AC 6A über Transformator Handwerkzeugsatz 1 Betriebsanleitung in deutscher Sprache 1 Elektroschema und Dokumentation 1 Software-Lader Dokumentation (auf CD) Farben: Weiß RAL 9010, Rot RAL 2002 und Naturgranit (schwarz)
