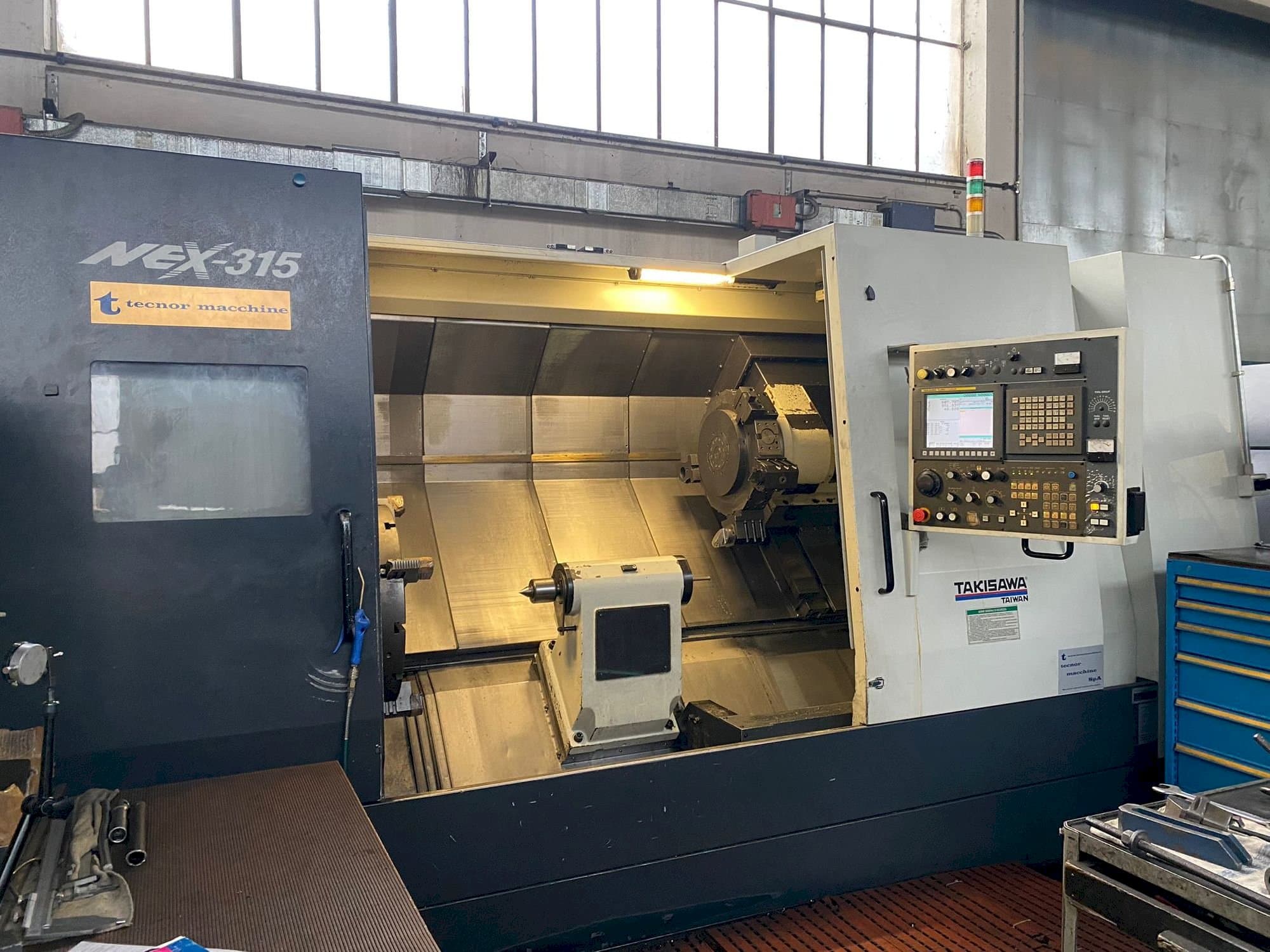

Takisawa - NEX-350IT-TUR-TAK-2011-00002

Maschinenvorteile

Qualitative Maschinenvorteile

• Anzahl der werkzeuge auf dem revolver: 12
• Durchmesser der bohrstange: 50
• Vorschubgeschwindigkeit x-achse vorschubgeschwindigkeit: 16 m/mm y-achse vorschubgeschwindigkeit: 16 m/mm z-achse vorschubgeschwindigkeit: 20 m/mm
• Reitstock reitstockhub: 1600 mm durchmesser des reitstockfutters: 150 mm kegel des reitstockfutters: mt#5 hub der reitstockspindel: 120 mm
• Numerische steuerung (cn) art der steuerung und merkmale: siehe einzelheiten in abs. 2. 3. 1 stromversorgung *1 elektrische stromversorgung: 400 vac ±10% 3f+pe frequenz: 50+60 hz steuerkreis spannung: 24 vdc installierte leistung: 59 kva
• Motoren *1 spindelmotor: 30/37 kw motor für rotierende werkzeugspindel: 5. 5/7. 5 kw servomotor für die b-achse: --- servomotor für die x-achse: 4. 0 kw servomotor für die y-achse: -- kw servomotor für die z-achse: 7 kw indexierungsmotor: 1. 2 kw revolver-hydrauliksystem motor: 1. 5 kw schmierungssystem motor: 0. 004 kw kühlsystem motor: 0. 4 kw
• Pneumatische versorgung: 0. 6 ÷ 0. 8 mpa vorlauftemperatur: 5 ÷ 40 °c ohne feste rückstände arbeitsdruck: 0. 5 mpa erforderliche durchflussmenge: 10 liter/min
• Tankinhalt *1 hydraulikaggregat: 40 liter kühlschmierstofftank: 230 liter schmierstoffsteuergerät: 2 liter bereichswechsel: 4 liter

Technische Maschinenvorteile

• Maximaler rotationsdurchmesser: 820 mm
• Maximal drehbarer durchmesser: 620 mm
• Maximale drehbare länge: 1510 mm
• Maximaler stangendurchmesser: 105 mm
• Innendurchmesser des spindellagers: 160 mm
• Weitere informationen zu arbeitsbereich und werkzeuginterferenzen abs. 2. 4. 2
• Durchmesser des stangendurchlasses: 117 mm
• Technische merkmale der selbstzentrierung / spannzange: siehe wertvorstellung dieser betriebsanleitung
• Werkzeugrevolver : revolvertyp: 12t, drehgeschwindigkeit: 24000 u/min
• Höhe des werkzeugstiels: 32
