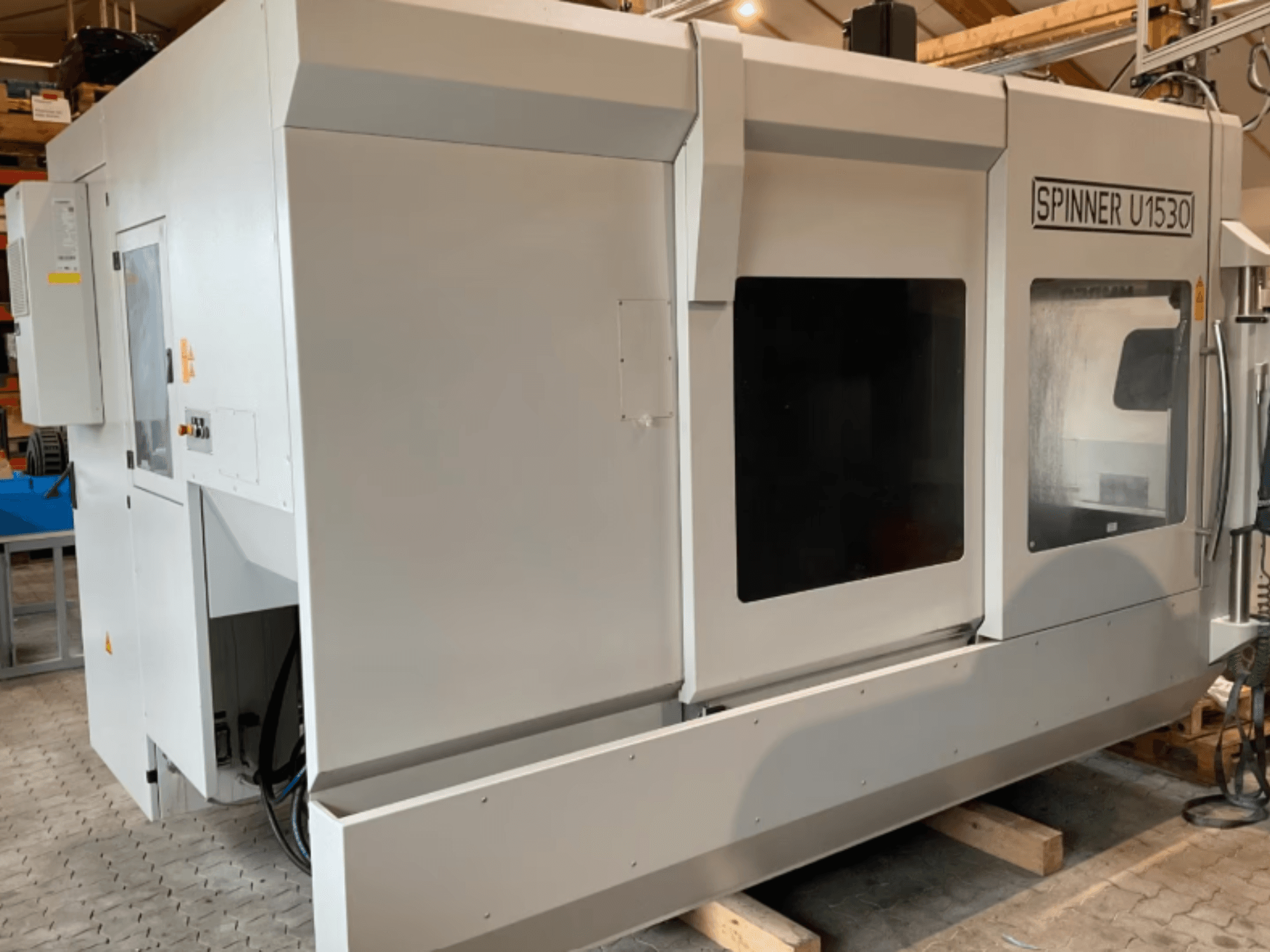

Diese 5-Achsen-Maschine SPINNER U5-1530 wurde im Jahr 2021 hergestellt. Sie verfügt über einen beeindruckenden Verfahrweg von 1530 mm in der X-Achse, 530 mm in der Y-Achse und 465 mm in der Z-Achse. Die Maschine verfügt über einen festen, starren Tisch in Kombination mit einem 2-Achsen-Dreh-/Schwenktisch, was ihre Vielseitigkeit erhöht. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie das vertikale Bearbeitungszentrum SPINNER U5-1530 in Betracht ziehen, das wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: SPINNER
- jahr: 2021
- MODELL: U5-1530
- Produktionsstunden: 6000
- anwendungstyp: Fräsen
- Standort: Deutschland
- maschinentyp: Vertikal-Bearbeitungszentrum
- Marke Steuergerät: SIEMENS
Technische Daten - SPINNER U5-1530
Steuerung
- Steuerungshersteller: SIEMENS
- Steuerungsmodell: 840D-SPIOS V1
Maße
- Maschinengewicht: 10500 kg
Bewegung
- Anzahl der Achsen: 5
- X-Achsen-Verfahrweg: 1530 mm
- Y-Achsen-Verfahrweg: 530 mm
- Z-Achsen-Verfahrweg: 465 mm
Technische Spezifikation
- Spindeldrehzahl: 12000 RPM
- Kühlmittelzufuhr durch die Spindel: Ja
- Werkzeugstationen: 54
Zusätzliche Informationen
- Anzahl der Achsen: 5-Achsen-Simultanbearbeitung
- Tischkonfiguration: Fester, starrer Tischabschnitt (Starrtisch U-1530) kombiniert mit einem 2-Achsen-Dreh-/Schwenktisch (SPRT650 / Version T)
- Spindeldrehzahl: bis zu 12.000 U/min (Option „Advanced Spindle“)
- Spindelkonus: SK40
- Werkzeugmagazinkapazität: 54 Positionen
- Kurzschlussleistung des Netzes (SK-Netz): >= 1,6 MVA (100xPnE/R-Modul in kW)
- Anschlussleistung: 26 kVA
- Nennspannung: 3~ 400 V + N + PE
- Nennstrom der Schutzvorrichtung (In): 50 A
- Betriebs-Nennstrom (Ib): 42 A
- Netzfrequenz: 50 / 60 Hz
- Netzart, Anschlussart: TN-Netz (5-Leiter) mit geerdetem und belastbarem Sternpunkt
- Fehlerstromschutzschalter (FI-Schalter): Ohne FI-Schalter (empfohlen)
- Steuerungssystem: SIEMENS 840D-SPIOS V1 (SINUMERIK 840D sl sl SPIOS V2-Plattform)
- Messsystem: X/Y/Z-Linearmaßstäbe (U-1530 Advanced) in Kombination mit einem BLUM 3D-Werkstücktaster und einem B/C-Achsen-Messsystem
- Kühlmittelzufuhr durch die Spindel (IKZ): Ja, mit einer Hochdruck-CTS-Aufbereitungseinheit und einem Hochdrucktank (BAZ 70 bar)
- Drehachsenbremsung: Hydraulische Bremsen an den B- und C-Achsen mit 2-Wege-Drehdurchführung (70/7 bar)
- Umgebungstemperaturbereich: 15 °C < T < 35 °C
- Relative Luftfeuchtigkeit: <= 70 % bei 20 °C
- Gesamtgewicht der Maschine: ~10.500 kg (Grundmaschine) + ~377 kg (Späneförderer) + 170 Liter Kühlmittelvolumen
- Muttersprache: Deutsch
- Zweite Sprache: Englisch
- Multifunktionales Handbediengerät: Im Lieferumfang enthalten
- Shopmill: Im Lieferumfang enthalten
- 4-Achsen-Bearbeitungs-Drehachse: Im Lieferumfang enthalten
- 3D-Simulation: Im Lieferumfang enthalten
- Restmaterialerkennung: Im Lieferumfang enthalten
- Gleichzeitige Aufzeichnung der Bearbeitung: Enthalten
- Automatische Abschaltfunktionen: Enthalten
- Kinematikmessung: Enthalten
- Erweiterte Oberflächenbearbeitung: Enthalten
- Spline-Interpolation: Enthalten
- 2 GB zusätzlicher Speicher: Enthalten
- Tastsystemfunktionen: Enthalten
- Kühlmittelsystem + U-Chip-Förderer U1530: Enthalten
- Blasluft am Spindelkopf: Enthalten
- Druckluft durch Frässpindel: Im Lieferumfang enthalten
- Spülpistole: Im Lieferumfang enthalten
- Robotertür, rechts: Im Lieferumfang enthalten
- UNIROB-V2021-Interface Basis: Im Lieferumfang enthalten
- Digitale Dokumentation: Deutsch
- Ösen für Kranentladung: Im Lieferumfang enthalten
- Standardlackierung: Im Lieferumfang enthalten
- Elektrische Ausführung: EUROPA-ST
- System-Hydraulikdruck: 68 bar
- Hydraulikdruck der Spannvorrichtung (4./5. Achse): 35 bar
- Pneumatischer Betriebsdruck: 6 bar
- Druckluftverbrauch: 180 Normliter/min
- Maximale Geräuschemission: 73 dB(A) im Normalbetrieb
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
