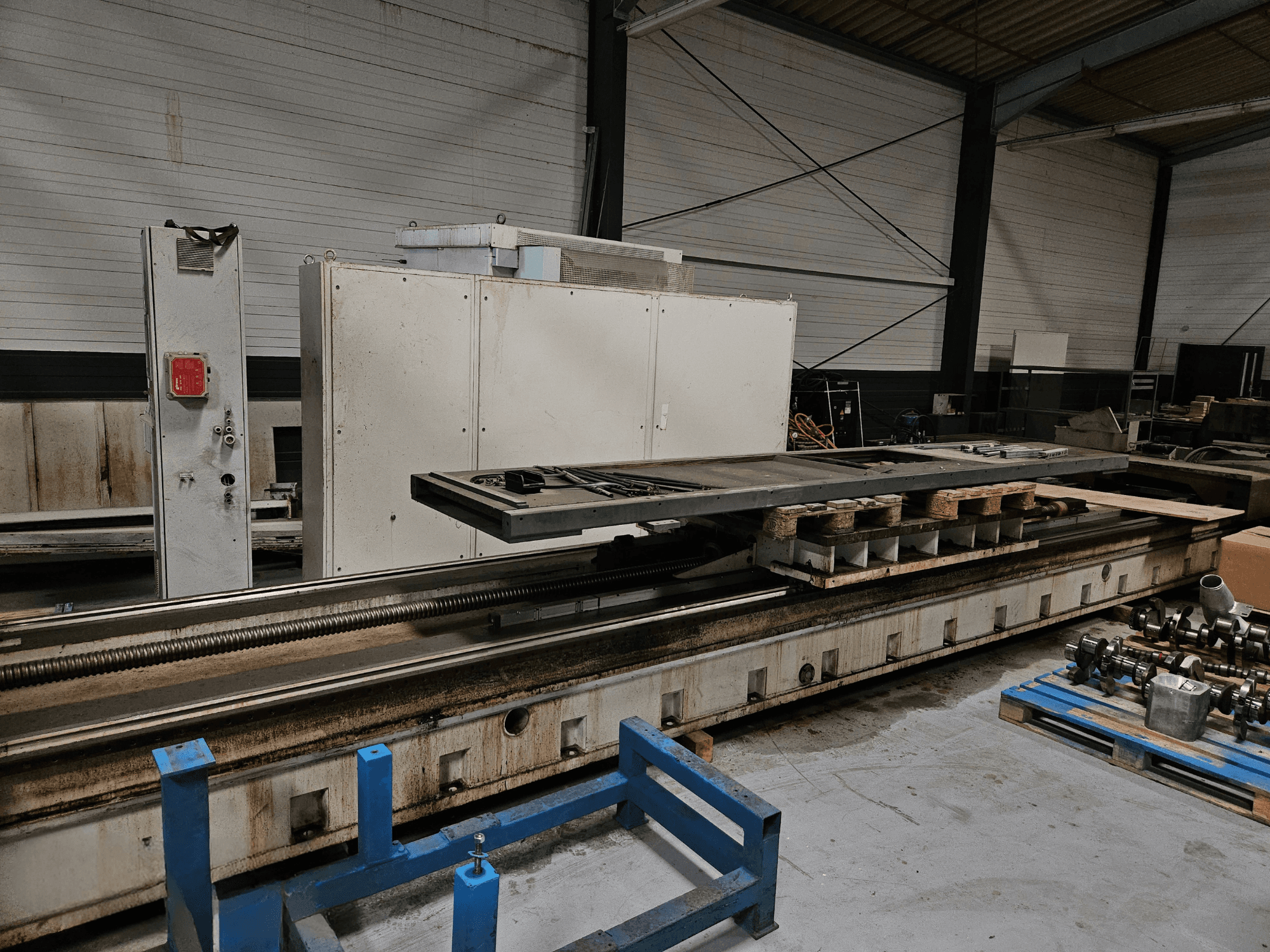

Diese 5-Achsen SHW UFZ 6L Bettfräsmaschine wurde im Jahr 2008 hergestellt. Sie verfügt über einen beeindruckenden X-Achsen-Verfahrweg von 6000 mm, einen Y-Achsen-Verfahrweg von 2100 mm und einen Z-Achsen-Verfahrweg von 1600 mm. Die Maschine verfügt über einen automatischen Werkzeugwechsler mit einer Kapazität für 150 Werkzeuge und eine robuste Aufspannfläche von 3600 x 3750 mm. Wenn Sie auf der Suche nach einer hochwertigen Fräsmaschine sind, sollten Sie die SHW UFZ 6L Maschine in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: SHW
- jahr: 2008
- MODELL: UFZ 6L
- anwendungstyp: Fräsen
- Standort: Deutschland
- maschinentyp: Bettfräsmaschine
- Marke Steuergerät:
Technische Daten - SHW UFZ 6L
Maße
- Maschinenhöhe: 6450 mm
- Maschinenlänge: 12500 mm
- Maschinengewicht: 34000 kg
- Maschinenbreite: 11000 mm
Bewegung
- Anzahl der Achsen: 5
- X-Achsen-Verfahrweg: 6000 mm
- Y-Achsen-Verfahrweg: 2100 mm
- Z-Achsen-Verfahrweg: 1600 mm
Technische Spezifikation
- Max. Werkzeuggewicht: 25 kg
- Spindeldrehzahl: 4000 RPM
- Werkzeugaufnahme: SK 40
Zusätzliche Informationen
Verfahrweg W-Achse: 1500 mm
Digitale Vorschubantriebe
X-Achse: 2-20000 mm/min
Y-Achse: 2-24000 mm/min
Z-Achse: 2-24000 mm/min
Eilgang
X-Achse: 20000 mm/min
Y-Achse: 24000 mm/min
Z-Achse: 24000 mm/min
Spindel:
Kopf: Automatischer Universalfräskopf
Hauptspindelmotor: Siemens 1PH7 167
Getriebe: ZF 2K300 / SEW FF37 / FA47 B / KA Z37
Wiederholgenauigkeit: ±0,002 mm
Werkzeugwechsler
Typ: Automatisch
Kapazität: 150 Werkzeuge
Maximale Werkzeuglänge: 400 mm
Max. Werkzeuggewicht: 25 kg
Werkzeugkegel: SK50 DIN 69871
Station: Pickup-Station
Tisch/Platten
Aufspannplatte Fläche: 3600 x 3750 mm
Elektronik und Steuerung
Steuerpult: Integrierte CNC in Arbeitsbühne
Servo-Motoren: Siemens Baureihe 1FT6
Antriebe/Regler: Indramat ECOdrive 3
Messsysteme: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425
Elektronischer Druckschalter: ifm PN 5, PN 7
Energieversorgung
Spannung: 400 V, 3-phasig, 50 Hz
Anschlussleistung: ca. 80 kVA
Hauptsicherung: 160 A (träge)
Leiterquerschnitt: 70 mm²
Pneumatik und Hydraulik
Druck: 4-6 bar
Anschluss: G1/4
Luftverbrauch: ca. 320-400 l
Ventilinsel: Festo CP10+
Hydraulisches System: Bosch mit 1 x 50 l Druckspeicher
Zusätzliche Ausstattung
CNC-Drehtischeinheit: Demmeler DRTN
Tischfläche: 2000 x 1800 mm
Maximale Drehgeschwindigkeit: 4 min^-1
Kollisionsüberwachung: Brankamp Typ CMS (1-Kanal)
Sicherheitsbremse: Mayr Typ 891...
Kühleinheit: Schimpke DK 38 V / BKW SK 250D
Kühlmittelfilter: Knoll KF110/1100
Ölfilter: ARGO D 062-156
Späneförderer: Richter SP 250/63 (x2)
Messsystem: m&h 20.10 Set Multi SK50 / m&h 35.10 TS Stecker
Schmierung: Automatisch
Maschineneinhausung: 3-seitig
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
