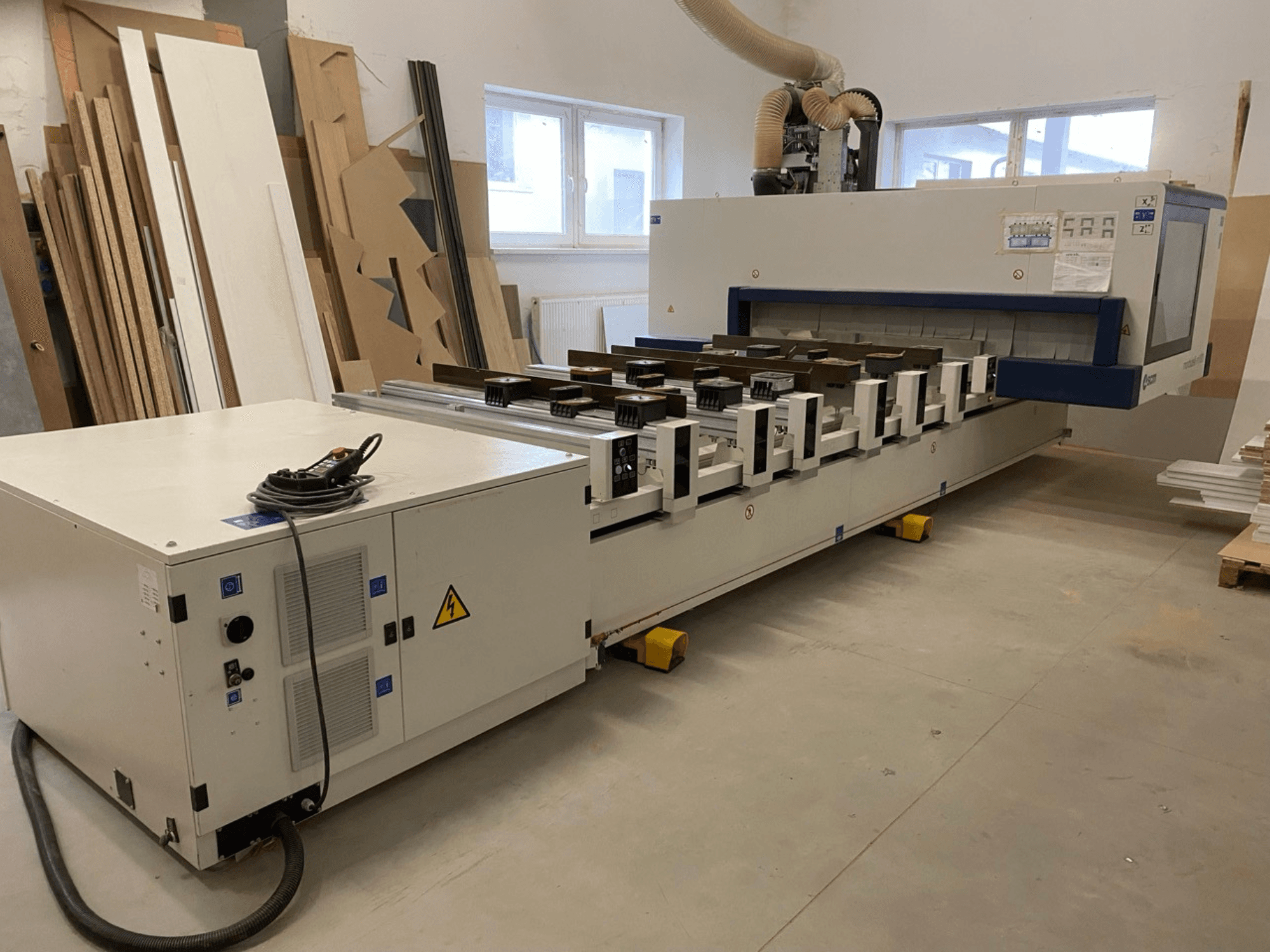

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Arbeitsbereich / Achsen:

  • Plattenlänge (Y): 1900 mm (2210 mm)

  • Plattenhöhe (Z): 180 mm

  • Plattenlänge für Durchlaufbearbeitung: 1400 mm

  • Vektorgeschwindigkeit X‑Y: Pro‑Space 56 m/min; Pro‑Speed 78 m/min

• Arbeitstisch: 6–12 Träger (TV Flex), 12 Vakuumsauger (145 × 145 × H75 mm); 2 Anschläge pro Träger; bewegliche Trägerlänge 1600 mm.

• Bohraggregat (allgemeine Spezifikation):

  • 21 vertikale Spindeln, 8.000 U/min

  • 10 horizontale Spindeln, 8.000 U/min

  • Integrierte Säge Ø 125 mm (X), 10.000 U/min

  • Motorleistung 2,2 kW

• Elektrospindel: 10 kW (S6), max. 24.000 U/min.

• Anforderungen an die Installation: Anschlussleistung 23–28,5 kVA; Druckluft 450 NL/min; Absaugung 4.500 m³/h, 25 m/s, Auslass Ø 250 mm.

• Aufbau und Bewegung:

  • Schwerer, spannungsfreier, elektrogeschweißter Stahlrahmen; alle Bearbeitungen in einer Aufspannung auf CNC-Metallbearbeitungsmaschinen.

  • Hochgeschwindigkeits-Vierreihige Linearführungen; Dreikreis-Kugelumlaufsysteme; schraubenförmiges Zahnstangen- und Ritzelgetriebe an der X-Achse.

  • Bürstenlose Motoren, Umrichter; Bearbeitungseinheiten zur Gewährleistung der Steifigkeit auf einem beweglichen Portal montiert.

  • Transparente Sicherheitsverkleidung aus Polycarbonat.

• CNC-Steuerung und Software:

  • PC-Office: Windows 7, 17-Zoll-Farb-LCD, QWERTY-Tastatur, mobiles Bedienfeld, Xilog Maestro.

  • Funktionen von Xilog Maestro: parametrische/grafische/ISO-Programmierung; DXF/ASCII-Import (2D); 3D-Linear-/Kreisinterpolation; räumliche Linearinterpolation; spiralförmige Interpolation; geführter Editor; automatische Bohroptimierung und Werkzeugbibliotheken; Versatz des Plattenursprungs; Simulation; Barcode-Verwaltung (Software); Selbstdiagnose; manuelles Eingreifen Schritt für Schritt; grafische Konfiguration der Einheit; Auswahl der Bearbeitungsgeschwindigkeit; SCM-CNC-Jerk-Funktion.

• Sicherheit: CE; PRO-SPACE-System mit Sicherheitspuffern (automatischer Stopp bei drohender Kollision).

• Im Lieferumfang enthaltene/erwähnte Tischausstattung: hintere Aluminium-Referenzanschläge H75 pro Träger; zweite zentrale Referenzanschläge pro Träger; vordere Referenzanschläge H75 pro Träger.

• Vakuumsystem: integrierte Vakuumpumpe 90/108 m³/h, 50 Hz.

• Bohraggregat F23 L (aufgeführte Konfiguration):

  • Unabhängige Z-Achse

  • 13 unabhängige vertikale Spindeln (8 X / 5 Y)

  • 6 unabhängige horizontale Spindeln (Schnellwechsel), davon 4 in Y-Richtung

  • 32 mm Teilung

  • Drehzahl 4.500–8.000 U/min (Frequenzumrichter)

  • Nuten-/Sägeeinheit an der Rückwand, Ø 125 mm, 5.500–10.000 U/min (Wechselrichter)

  • Motor 2,2 kW

  • Erhöhter Z-Druck

• Vorteile der RO AX: hohe Produktivität, Präzision, Oberflächenqualität, Bearbeitungsgeschwindigkeit; bis zu 90 % weniger Wartungsaufwand (ca. 1.000-Stunden-Intervall).

Zusatzausstattung

• Seitlich montiertes Werkzeugmagazin TRB14 (optional), rechte Seite:

  • Kapazität bis zu 11 Werkzeuge; max. Ø 350 mm

  • Achsabstand 130 mm

  • Max. Werkzeuggewicht 8 kg; insgesamt 48 kg

• 4 Werkstück-Hebestützen H75, zwei Hebehöhen (über den Spannvorrichtungen und auf Arbeitsebene), 20 kg pro Stütze

• Zusätzlicher Hardware-Schlüssel mit USB-Anschluss
