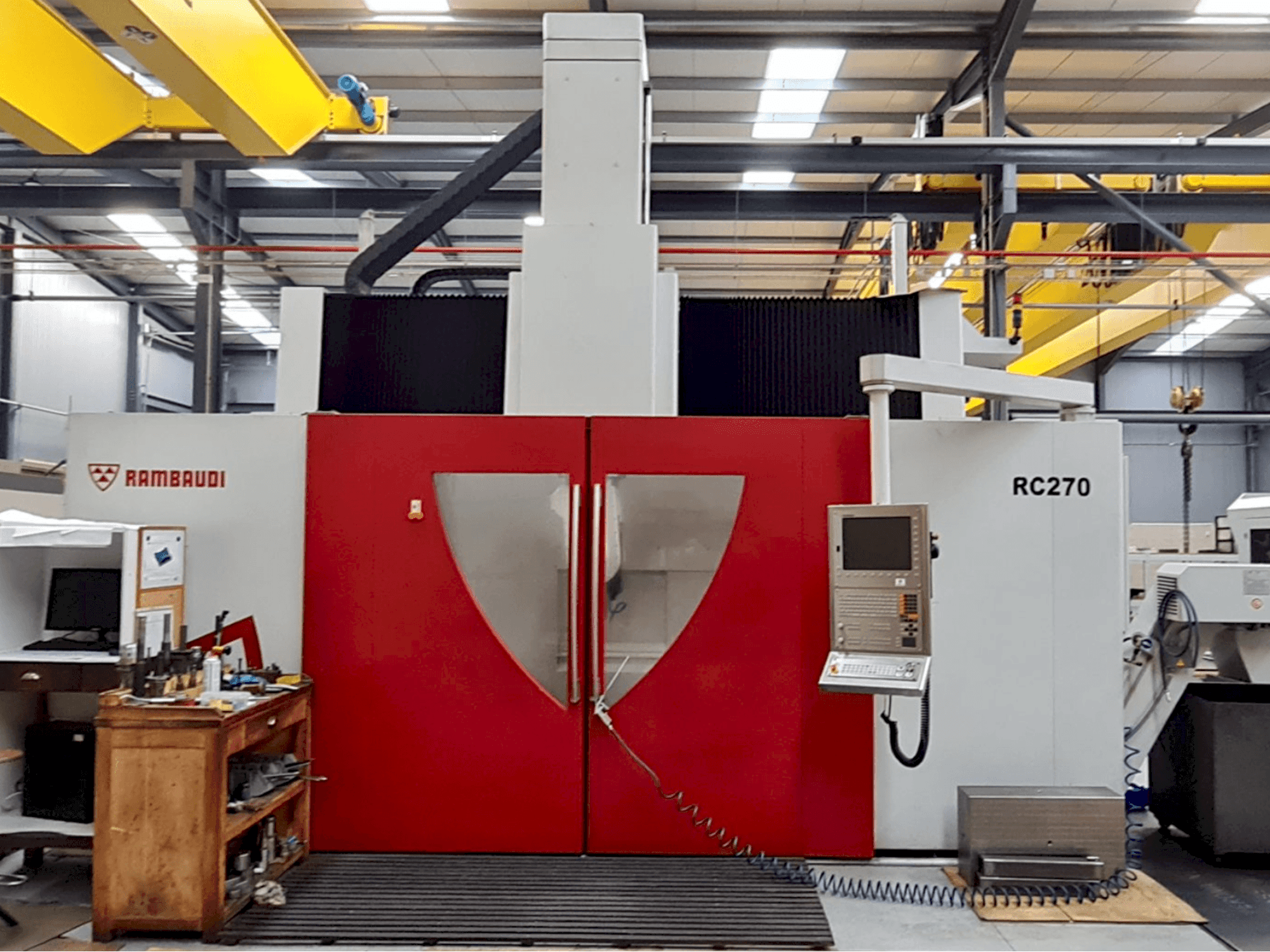

Frontansicht der Rambaudi RC 270  Maschine

Rambaudi RC 270

Rambaudi - RC 270

2014

290.000 €

GINDUMAC Preis
(Ex works)
Erhalten Sie ein offizielles Angebot
Maschine besichtigen
gegenangebot abgeben
PDF Herunterladen

Haben Sie weitere Fragen? Kontaktieren Sie uns!

sales contact

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

whatsapp
Über Whatsapp kontaktieren
In Originalsprache anzeigen

Dieses Rambaudi RC 270 Vertikal-Bearbeitungszentrum wurde im Jahr 2014 hergestellt. Es ist mit einer HEIDENHAIN iTNC 530 HSCI Steuerung ausgestattet und hat 5 Achsen. Die Spindeldrehzahl liegt bei 24000 U/min und läuft mit einem HSK-A63 Werkzeugkegel. Die Maschine hat 38428 Einschaltstunden und 23655 Zerspanungsstunden geleistet. Sie zeichnet sich durch ihren beweglichen Querträger aus, der das Bearbeitungszentrum für die Hochgeschwindigkeitsbearbeitung mit 5 Achsen geeignet macht. Siehe Foto- und Videogalerie für weitere Eindrücke. Einen Auszug aus den technischen Daten (EN) finden Sie unten als PDF.

Übersicht

  • Hersteller: Rambaudi
  • jahr: 2014
  • MODELL: RC 270
  • Produktionsstunden: 23655
  • anwendungstyp: Fräsen
  • Standort: Portugal
  • maschinentyp: Bearbeitungszentren (vertikal)
  • Verfügbarkeit: Ab sofort
  • Marke Steuergerät: Heidenhain
  • GINDUMAC ID: PT-MIL-RAM-2014-00002

Technische Daten

Steuergerät

  • Hersteller: Heidenhain
  • Modell: iTNC530 HSCI

Hauptantrieb

  • Drehzahlbereich Spindel: 24000 rpm 1/MIN
  • Werkzeugaufnahme: HSK-A63
  • Anzahl der Achsen: 5

Bewegung

  • X-Achse Bewegung: 2700 mm
  • Y-Achse Bewegung: 2200 mm
  • Z-Achse Bewegung: 1250 mm

Zusätzliche Informationen

    Maschinenvorteile

    • Technische Maschinenvorteile:
      • - X und x1 = 2200 mm // geschwindigkeit: 40 m/1' // längsverschiebung des querträgers auf 2 säulen
      • - Y = 2700 mm // geschwindigkeit: 40 m/1' // querverschiebung des kreuzsattels des stößelhalters auf dem querträger
      • - Z = 1250 mm // geschwindigkeit: 40 m/1' // vertikale verschiebung des dammes auf dem quersattel
      • - C kontinuierlich = 400 (+/- 200 °) // drehung des kopfes um die vertikale achse des stößels
      • - A kontinuierlich = 230 ° (+ 120 °, -110 °) // drehung des elektrospindelträgers im inneren der kopfgabel
      • - Genauigkeit der linearen maschinenachsen (x, x1, y, z): p = 0,015 mm / optische linie des messwertaufnehmers
      • - Präzision der polaren maschinenachsen (c,a): 15 bogensekunden - wiederholbarkeit 10 bogensekunden / messwertaufnehmer
      • - Drehmoment: c, a kontinuierlich = 1000 nm // c, a gebremst = 4000 nm
    • Qualitative Maschinenvorteile:
      • - Numerisch gesteuertes fräszentrum mit beweglichem querträger, geeignet für hochgeschwindigkeitsbearbeitung mit 5 achsen
      • - Zwei seitliche säulen, auf denen der querträger läuft
      • - Ein querträger, der den kreuzsattel des stößelhalters und den schlitten auf den säulen trägt
      • - Ein stößel, der vertikal im quersattel gleitet
      • - Ein am unteren teil des stößels befestigter kopf
      • - Ein arbeitstisch in der mitte der säulen, mit folgenden eigenschaften: 2500 x 2000 mm // 10000 kg/m2 // 300 mm dicke des gusseisentisches // 8 t-nuten - breite 28mm
      • - Die maschine ist mit einem 2-achs-glob 89 g fräskopf (c und a kontinuierlich) ausgestattet
      • - In der kopfgabel ist die spindel mit 24000 u/min, hsk-a 63 werkzeugaufnahme untergebracht

    Zusätzliche Informationen

    • - 38428 Maschinenbetriebsstunden // 23655 Schnittstunden

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
