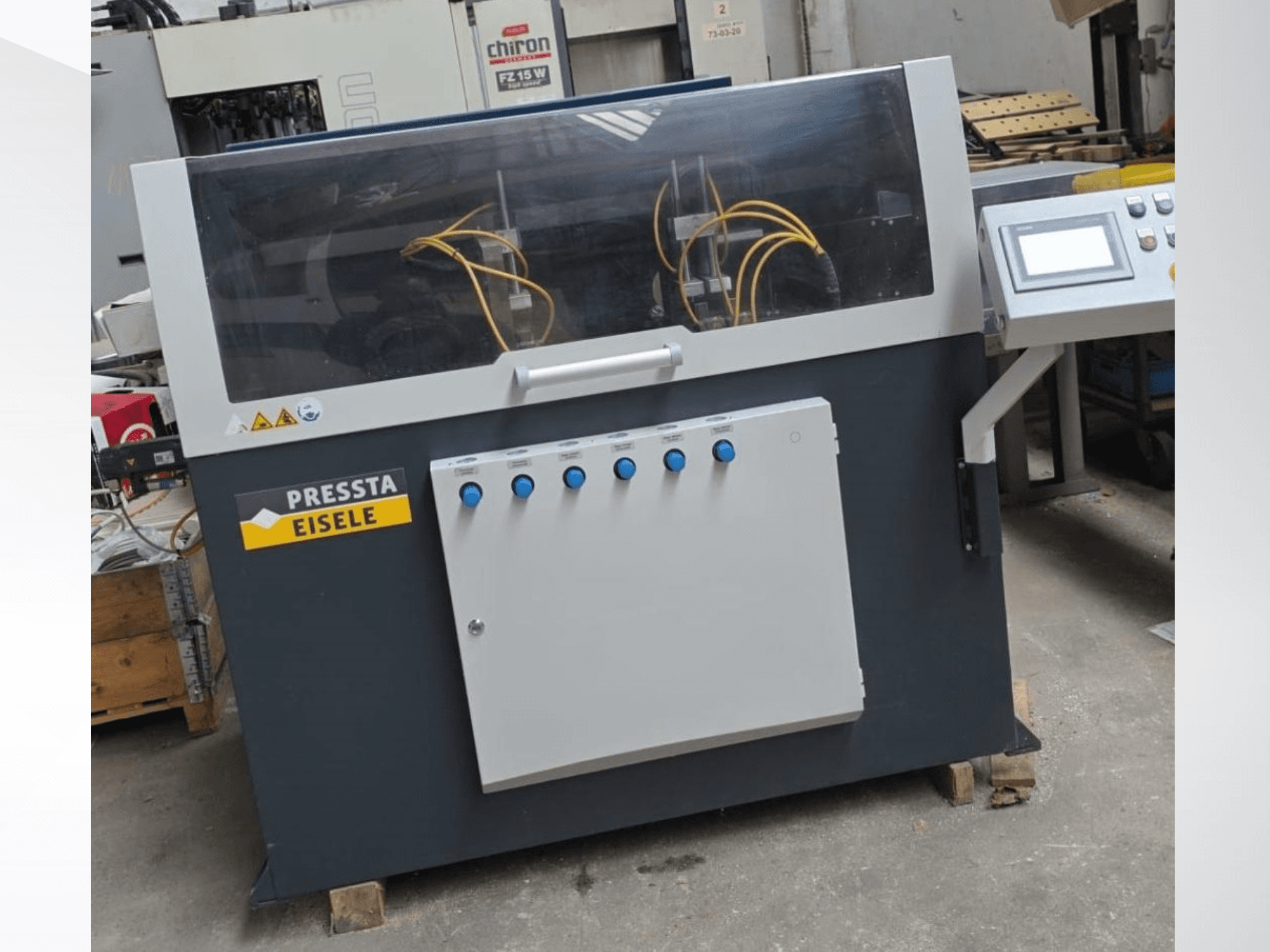

PRESSTA EISELE - PROFILMA 502 DE-SAW-PRE-2023-00001

Technische Daten

• Antriebsleistung der Säge: 7,5 kW (7.500 W)

• Einschaltdauer: S6

• Sägeblattdrehzahl: max. 2.850 U/min

• Stromversorgung: 400 V, 3-phasig, 50 Hz

• Stromaufnahme: 16 A

• Betriebsdruck: 6–8 bar

Schnittkapazität

• Maximale Schnittbreite: 270 mm

• Maximale Schnitttiefe: 150 mm

• Maximaler Schnittdurchmesser: 270 mm

• Maximale Kapazität für Rundmaterial (90°): 190 mm

• Maximale Profilbreite: 270 mm

• Profil-Längenbereich: 3–4.000 mm

• Mindestrestlänge: ab 75 mm (je nach Profil)

Sägeblatt

• Sägeblattdurchmesser: Ø 550 mm

• Sägeblattbohrung: Ø 40 mm

Steuerungssystem

• SPS: Siemens S7

• HMI: SIMATIC-Touchpanel

• Steuerung: CPU 315

• Sicherheitssystem: Flexisoft

• Funktionen:

  • Stückzähler

  • Chargenmultiplikator für die Bündelverarbeitung

  • Anzeige der Zykluszeit

  • Verwaltung der Kettenabmessungen

  • Fehlerdiagnose

Konnektivität

• Fernzugriff: IXON-Router mit VPN-Verbindung

Materialzuführsystem

• Antriebsart: Elektronischer Servoantrieb

• Vorschubhub: 800 mm

• Antriebsmechanismus: Kugelumlaufspindel

• Maximale Profillänge: 4.000 mm

• Vorschubauflage: Hebe-/Senk-Rollenführung

Sägevorschub

• Vorschubart: Motorisiert

• Vorschubverstellung: Stufenlos

• Sägerichtung: von unten nach oben

Spannsystem

• Typ: Pneumatische horizontale und vertikale Klemmung

• Spannposition: Einzugs- und Ausgabeseite

• Druckregelung: 6 einzelne Druckregler

Schmierung

• Schmierart: Intermittierendes Sprühsystem

• Behälterkapazität: 1 l

• Merkmale:

  • Füllstandsüberwachung

  • Automatische Abschaltung

Sicherheitsmerkmale

• Vollständige Sicherheitsverkleidung

• Schallgedämmter Maschinenrahmen

• Automatische Abschaltung der Maschine bei Materialmangel

• Verlängerung des Schnittspalts zum Schutz der Schnittflächen

Materialauflage

• Zuführförderer: 740 mm Rollenförderer mit Schutzvorrichtung gegen Eindringen

• Auslaufband: 450 mm Pertinax-Auflagetisch mit Einklemmschutz

Absaugung

• Absauganschlüsse: 2 × Ø 100 mm

Späneabsaugung

• Modell: MG 3 (Italyvacuum Vortex 58 FT)

• Baujahr: 2022

• Motorleistung: 3 kW

• Spannung: 400 V / 3~ (±5 %)

• Stromaufnahme: 7,2 A

• Gewicht: 130 kg

• Merkmale:

  • Integriertes Zyklonabscheidesystem

  • Berührungsloses Antistatik-System

Weitere Informationen

• Die Maschine kann im Betrieb begutachtet werden.
