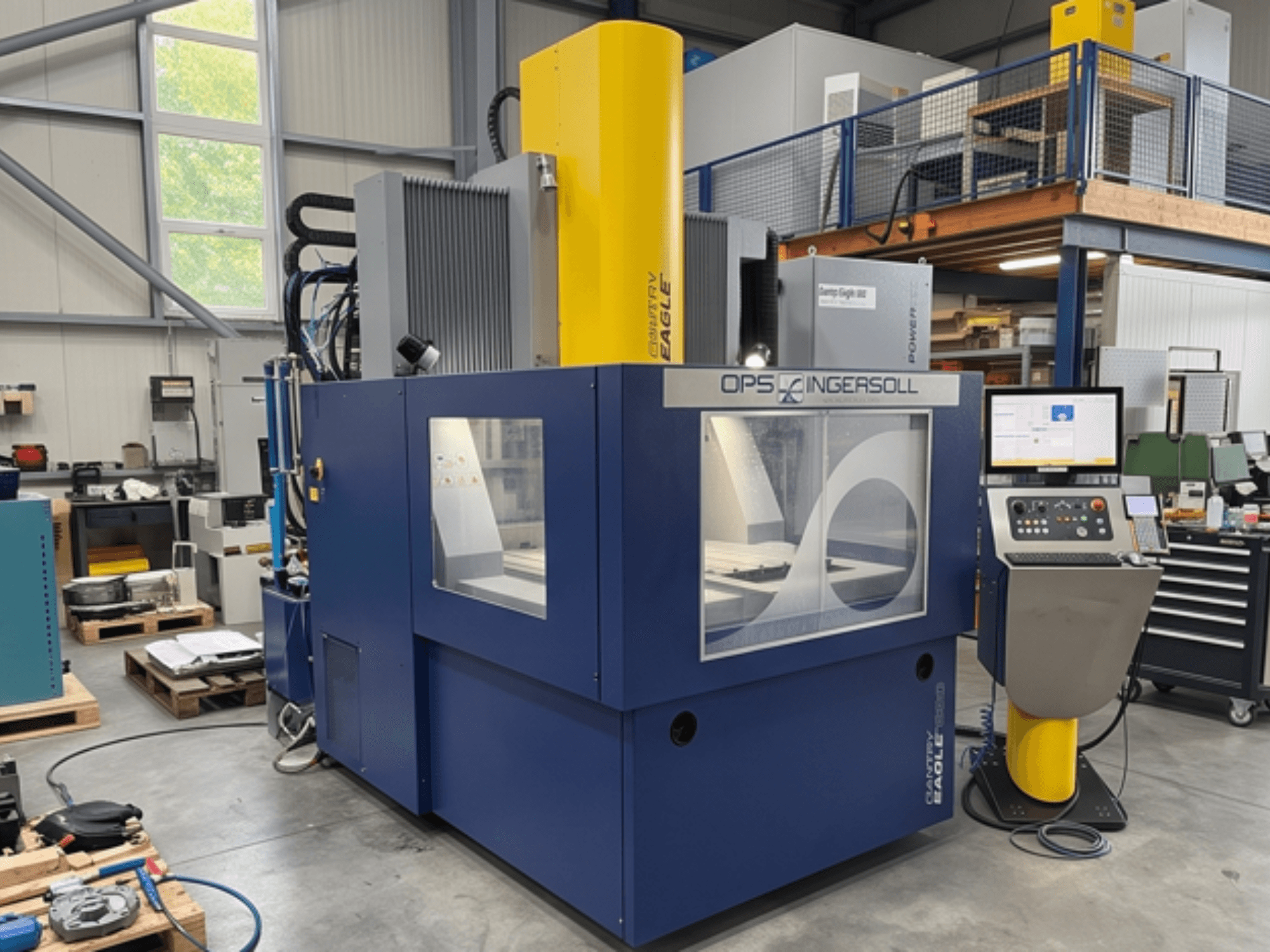

OPS INGERSOLL - Gantry Eagle 1200 PlusDE-EDM-OPS-2014-00001

- Steuerung: Eagle Powertec PC/NC-Steuerung 3060 (22-Zoll-Touchscreen-Display, Programmierung mit Multiprog-Powertec-Technologie, Schnellprogrammierung mit Powertec 2 Easy Burn, Powertec Handheld, Ethernet- und USB-Schnittstellen, Fernwartung mit MultiControl Light)

- Feinschleifgenerator: Eagle Powertec PT60

- Z-Achsen-Geschwindigkeit: Eagle Power Jump mit einer stufenweisen Geschwindigkeit von 18 m/min in der Z-Achse

- Verfahrwege X / Y / Z: 880 x 1360 x 700 mm

- Abstand Tisch/Spannfutter min./max.: 440 / 1140 mm

- Abmessungen des Arbeitstisches: 1110 x 1610 mm (Tischklemmfläche gegenüber Standard um 50 mm vertieft)

- Dielektrische Höhe: 960 mm (Option: 1000 mm)

- Spezieller teleskopierbarer Arbeitstank (B x L x H): 1140 x 1640 x 1040 mm

- Max. Kopfbelastung: 300 kg

- Zusätzliche Dielektrikumkapazität: 2000 l (insgesamt 4800 l mit Zusatztank und Verbindungsschläuchen)

- Elektrodenwechsler: EW30 (30-fach) / 13-fach-Basiseinheit

- Messsystem: Lineares Messsystem in X- und Y-Achse (in der Z-Achse bereits enthalten)

- Elektrodenklemmvorrichtung: Hirschmann H5000 / Minifix (H8.11.20)

- Energiesparfunktion: ECOTEC

- Spülung: Programmierbare Druckspülung, manueller Absauganschluss

- Filtersystem: 32 m² Papierkerzenfilter

- Kühlung: Kompressor-Nachkühlaggregat

- Netzspannung: 400 V 3~ / 50 Hz

- Steuerspannung: 24 VDC

- Max. Absicherung: 32 A

- Leistungsaufnahme: 20 kVA

- Gesamtgewicht: ca. 12.500 kg (Maschinenunterbau: 10.000 kg, Portal: 2.500 kg, Zusatztank: 1.100 kg)

- Zusätzliche Ausstattungsmerkmale: C-Achse ohne Spannfutter, CO₂-Feuerlöschanlage, T-Nut-Platte zur Befestigung großer Elektroden, Maschinenschuhe, Vorrichtung für externe Absaugdüse für Erodiernebel, Brandschutzklappe, Lackierung in Kobaltblau (RAL 5013), Telegrau (RAL 7045) und Rapsgelb (RAL 1021)
