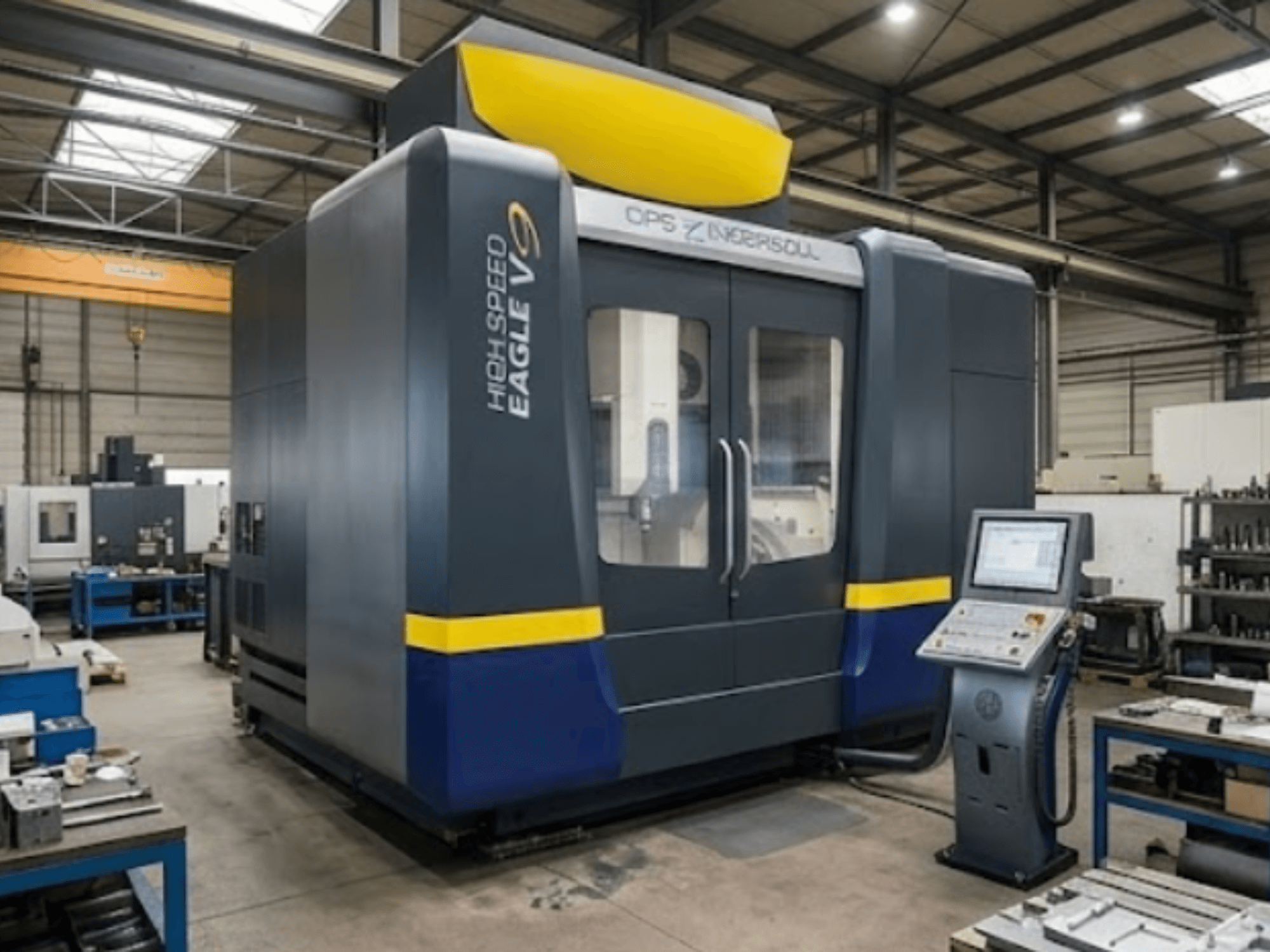

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Maschinenkonstruktion: Doppelportal-Antrieb in X- und Y-Achse, schwingungsdämpfendes Polymerbetonbett mit fundamentfreier 3-Punkt-Aufstellung

- Verfahrweg der X-Achse: 800 mm

- Verfahrweg der Y-Achse: 600 mm

- Verfahrweg der Z-Achse: 500 mm

- B-Achsen-Verfahrweg: 140° / 60°

- C-Achsen-Verfahrweg: 360°

- Drehzahl der B-Achse: 25 U/min

- Drehzahl der C-Achse: 100 U/min

- Max. Eilganggeschwindigkeit: 45 m/min

- Max. Beschleunigung: 10 m/s²

- Spindel 1 (Standard): Hochfrequenzspindel HSK-A63, 35 kW Leistung, 1 bis 18.000 U/min, 83 Nm Drehmoment

- Werkzeugwechsler für Spindel 1: HSK-A63, 48-fach

- Spindel 2 (Option 5): Hochfrequenzspindel HSK-E50, 17 kW Leistung, 1 bis 36.000 U/min

- Werkzeugwechsler für Spindel 2: HSK-E50, 72-fach

- Steuerung: HEIDENHAIN iTNC 530 HSCi

- Tischausführung: T-Nutentisch (wird bei Konfiguration der Option durch eine 4./5.-Achsen-Einheit ersetzt)

- Werkstückkapazität der 4./5. Achse: 500 mm Durchmesser x 500 mm Höhe, max. Gewicht 250 kg

- Präzisionspaket 1: Wärmetauscherkreislauf +/- 0,1 °C und Antriebskühlung

- Präzisionspaket 2: Positions- und Geometriefehlerkompensation der X/Y/Z-Achsen

- Präzisionspaket 3 (5-Achsen-Option): ATDC (Automated Temperature Drift Control), 5-Achsen-Kompensation, Heidenhain KinematicsOpt mit Kalibrierkugel

- Werkzeugmessung: Blum-Lasersystem zur Werkzeugbruchüberwachung und zur Kompensation von Werkzeuglänge und -durchmesser

- Werkstückmessung: Infrarot-Tastsystem von Renishaw

- Schmierung: Minimalmengenschmierung (externe Spindel), automatische Zentralschmierung für Spindel, Antrieb und Führungssystem

- Automatisierung / Handhabungssystem (Option 13): Handhabungssystem IMC5 MultiChange light (Baujahr 2004) rechts montiert, RCS-Standardgreifer, 8-fach-Werkstückmagazin

- Elektrodenmagazin (Option 14): Doppel-Elektrodenmagazin Erowa ITS (154-fach)

- Weitere Merkmale:

Spänebehälter

automatische Fräserreinigung mit Sprühmittel

HR410-Handrad
