ONA - KE500ES-EDM-ONA-2004-00003

Name: ONA KE500
Brand: ONA
SKU: ES-EDM-ONA-2004-00003
Price: 25000 EUR
Availability: InStock

25.000 €

GINDUMAC Preis

(Ex works)

Erhalten Sie ein offizielles Angebot

Maschine besichtigen

gegenangebot abgeben

Haben Sie weitere Fragen? Kontaktieren Sie uns!

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

Über Whatsapp kontaktieren

GINDUMAC
Produkte
Werkzeugmaschinen
➤ Gebrauchte ONA KE500 – Baujahr 2004 – Drahterodiermaschine zu verkaufen | gindumac.com

In Originalsprache anzeigen

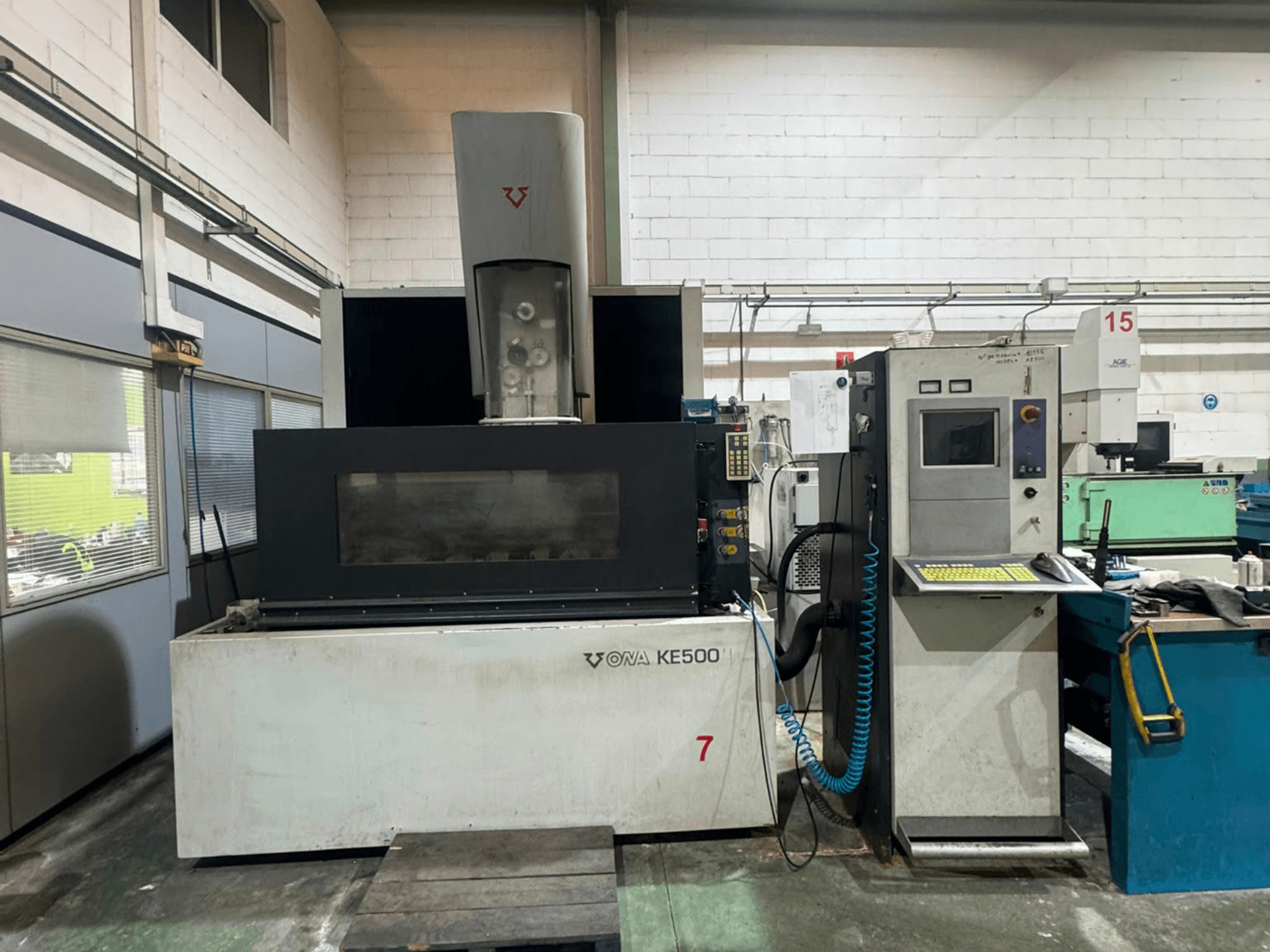

Diese 4-Achsen-Draht-EDM-Maschine vom Typ ONA KE500 wurde im Jahr 2004 hergestellt. Sie verfügt über eine maximale Werkstücktragfähigkeit von 5000 kg und einen Verfahrweg der Z-Achse von 400 mm. Die Maschine bietet beeindruckende Verfahrwege von 700 x 500 mm in der X-Y-Achse und 460 x 460 mm in der U-V-Achse. Wenn Sie auf der Suche nach hochwertigen Draht-EDM-Fähigkeiten sind, sollten Sie die von uns zum Verkauf angebotene ONA KE500 in Betracht ziehen. Kontaktieren Sie uns für weitere Details.

Übersicht

Hersteller: ONA
jahr: 2004
MODELL: KE500
anwendungstyp: Erodieren
Standort: Spanien
maschinentyp: Drahterodiermaschine

Technische Daten - ONA KE500

Bewegung

Anzahl der Achsen: 4
X-Achsen-Verfahrweg: 1500 mm
Y-Achsen-Verfahrweg: 500 mm
Z-Achsen-Verfahrweg: 400 mm

Technische Spezifikation

Max. Drahtdurchmesser: 0.35 mm
Min. Drahtdurchmesser: 0.1 mm

Zusätzliche Informationen

Abgedeckte Modelle: KE 350, KE 450, KE 500, KE 1000
X–Y-Verfahrweg:
- KE 350: 550 × 350 mm
- KE 450 & KE 500: 700 x 500 mm
- KE 1000: 1500 x 1000 mm
Z-Achsen-Verfahrweg:
- KE 350, KE 450, KE 500: 400 mm
- KE 1000: 600 mm
U–V-Verfahrweg:
- KE 350 & KE 450: 140 × 140 mm
- KE 500: 460 × 460 mm
- KE 1000: 500 × 500 mm
Max. Werkstückabmessungen (X x Y x Z):
- KE 350: 1050 x 800 x 400 mm
- KE 450: 1200 x 950 x 400 mm
- KE 500: 1500 x 1200 x 400 mm
- KE 1000: 2300 × 1600 × 600 mm
Max. Werkstückgewicht:
- KE 350: 3000 kg
- KE 450 & KE 500: 5000 kg
- KE 1000: 10.000 kg
Kegelwinkel (Z):
- KE 350 & KE 450: ±9° / 400 mm
- KE 500: ±28° / 400 mm
- KE 1000: ±20° / 600 mm
Max. Konuswinkel:
- KE 350 & KE 450: ±30° / 95
- KE 500: ±30° / 375 mm
- KE 1000: ±30° / 400 mm

Drahtspulentyp: DIN 100, DIN 125, DIN 160, DIN 200, DIN 355
Führungstyp: Hochpräzise, spielfreie, geschlossene Diamantführung
Positionsauflösung (X, Y, U, V): 0,001 mm
Kleinste programmierbare Schrittweite: 0,001 mm

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
