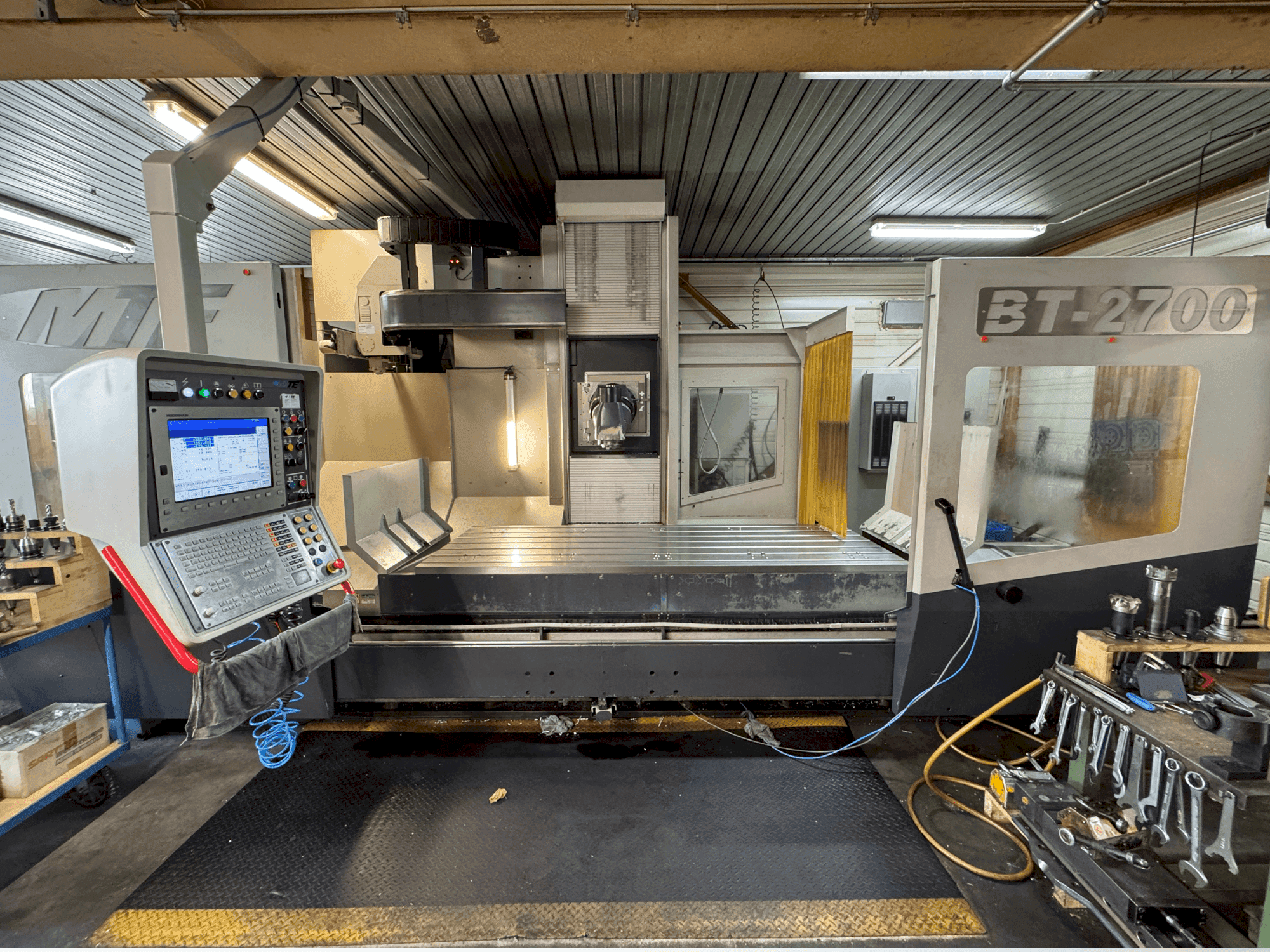

MTE - BT-2700DE-MIL-MTE-2015-00001

Zusätzliche Ausrüstung

• - Hydrauliksystem / Kühlaggregat mit Temperaturregelung / Kühlschmierstoffsystem Schaltschrank mit Beleuchtung und Klimagerät / Teleskopabdeckung / Arbeitsraumbeleuchtung / Schutzzaun und gesicherte Zugangstür

Zusätzliche Informationen

Maschinenvorteile

• Technische Maschinenvorteile:
  • - Aufspanntisch/spannfläche länge: 2700 mm / breite: 1000 mm
  • - Maximale antriebsleistung: 32 kw ab 198 u/min / maximales drehmoment: 1120 nm (konstant bis 376 u/min) / drehzahlbereich: 0-6000 u/min / spindeldrehzahlen 6000 u/min: niedriger bereich 0-984 u/min, mittlerer bereich 918-2456 u/min, hoher bereich 2404-6000 u/min
  • - Cnc-steuerung mit 15. 1" flachbildschirm und schwenkbarem steuerpendel
  • - In stunden 32000

Zusätzliche Informationen

• - Kapazität/Verfahrweg: X-Achse (Längsverschiebung): 2.500 mm Z-Achse (vertikaler Verfahrweg): 1.250 mm (optional) Y-Achse (Querverfahrweg): 1.200 mm (optional) Aufspanntisch/Spannfläche: Länge: 2.700 mm Breite: 1.000 mm Maximale Transportlast: 9.000 kg Ausführung: Diagonal (schwenkbar in 2 Ebenen) Drehzahlbereich: 0-6.000 U/min Steigungs-/Schwenkpositionen: 2,5 x 1 (mit Hirth-Verzahnung) 144 Positionen Diagonalgelenk, 360 Positionen Vertikalgelenk Werkzeugaufnahme: DIN 69871 AD Zugbolzen: DIN 69872 Form A Kegel: DIN 69871 Werkzeugspannkraft: 15.000 N Antrieb Hauptspindel: Motor/Fabrikat: Heidenhain Hauptspindelantrieb Maximale Leistung: 32 kW ab 198 U/min Maximales Drehmoment: 1.120 Nm (konstant bis 376 U/min) Drehzahlregelung/Getriebe: 3 Geschwindigkeiten (ölgekühlt) mit automatischer Umschaltung Spindeldrehzahlen 6.000 U/min: kleiner Bereich 0-984 U/min, mittlerer Bereich 918-2.456 U/min, großer Bereich 2.404-6.000 U/min Vorschübe des Achsantriebs: Achsantriebsmotoren: Heidenhain (digitale Antriebe) Maximaler Eilgang: (X/Y/Z-Achsen) 25.000 mm/min Maximaler Arbeitsvorschub: (K/Y/Z-Achsen) 15.000 mm/min Maximale mittlere Beschleunigung: 2 Minuten* Maximale Vorschubkraft: (X/Y/Z-Achse) 21.500 N Achsantriebsysteme: X-Achse (längs) Kugelgewindetrieb (vorgespannt) ® 63x40mm Z-Achse (vertikal) Kugelgewindetrieb (vorgespannt) © 50x20mm Y-Achse (quer) Kugelgewindetrieb (vorgespannt) ® 50x20mm Aufspanntisch/Tischfläche: Anzahl der T-Nuten: 7 Größe der T-Nuten: mm22 H12 Referenznut: mm22 H 7 T-Nuten-Abstand: 140mm Platzbedarf: Länge ca. Höhe ca. Breite ca. BT 2700 (bei = 1250mm) (bei Y= 1200mm) Maschinengewicht: Gewicht BT 2.700kg Anschlussleistung: ca. 7.200mm (ohne Querförderer + 1.280mm) ca. 3.250mm (ohne Werkzeugwechsler) ca. 4.900 mm ca. 18.500 mm KVA ca. 45 Grundausstattung der Maschine: HEIDENHAIN ITNC 530 (HSCI) CNC-Steuerung mit 15,1" Flachbildschirm und schwenkbarem Steuerpendel für die Maschinenbedienung vor und hinter der Maschine. Das Maschinenbett, der Aufspanntisch, der Maschinenständer und der Vertikalsattel sind zur Verbesserung der Dämpfungseigenschaften aus GG30-Lamellengraphitguss gefertigt. Der Frässchlitten ist aus hochwertigem Sphäroguss GJS-500 gefertigt, um maximale Steifigkeit und damit höchste mechanische Präzision der Schlittenachse zu gewährleisten. Automatik-Fräskopf aus Stahlguss (GS 60) in Diagonalbauweise, schwenkbar, 2,5° / 2,5° (optional 2,5° x 1°) und einer Drehzahl von 4.000 U/min (optional 3.000/6.000 U/min). Spindelorientierung über die NC-Steuerung Ölgekühltes Hauptspindelgetriebe, 3-stufig mit automatischer Umschaltung, einer maximalen Leistung von 32 kW und einem maximalen Drehmoment von 1.520 Nm Die Zahnräder im Getriebe sind schrägverzahnt. Die Zahnräder sind aus Chrom-Nickel-Stahl gefertigt, gehärtet und präzisionsgeschliffen. INA-Linear-Rollenumlaufführungen in allen 3 Achsen X-Achse (Längen): 10 Stück, Typ: INA RUE 45 EL Z-Achse (vertikal): 4 Lager, Typ: INA RUE 55 EL Y-Achse (quer): 8 Stück, Typ: INA RUE 45 EL und zusätzliche Flachführungen als Dämpfungsschlitten Hydraulisches System: Rexroth-Kühlaggregat mit Temperaturregelung zur Kühlung des Getriebeöls. Hauptspindelantrieb und Achsantriebe über Heidenhain AC-Motoren (digital) Heidenhain Längenmesssystem (0.001 mm) in allen Achsen Hydraulischer Gewichtsausgleich in der Vertikalachse Frässchlitten ober- und unterhalb der Vertikalachse sind zum Schutz des hinteren Maschinenraums mit einer Rollenabdeckung versehen Vertikalachse (im hinteren Maschinenraum) ober- und unterhalb des Vertikalsattels sind zum Schutz der Führungsbahnen, der Kugelumlaufspindel und des Messsystems vor Verschmutzung mit einer Faltenbalgabdeckung versehen, Automatische Zentralschmierung der Achsen und Kugelumlaufspindeln Kühlschmierstoffsystem zur Versorgung der Bearbeitungswerkzeuge mit Kühlschmierstoff von außen Schaltschrank mit Beleuchtung und Klimagerät Teleskopabdeckung zum Schutz der Führungen und Antriebe in der X-Achse Tragbares elektronisches Handrad "Heidenhain HR-410" mit Achsanwahl Automatische Temperaturkompensation Zusätzliches elektrisches Fußpedal für manuellen Werkzeugwechsel Spritzschutz an 4 Seiten mit großem Sichtfenster. Die Schiebetüren an der Vorderseite der Maschine können über die gesamte Länge des Spanntisches geöffnet werden. Zusätzliche Schiebetür an der Rückseite des Arbeitsbereichs. Die Schiebetüren sind mit Sicherheitsschaltern gemäß CE-Vorschriften ausgestattet und in den Not-Aus-Kreislauf der Maschine integriert. Schutzzaun Fell Schützt den hinteren Maschinenbereich mit einer gesicherten Zugangstür Arbeitsraumbeleuchtung Lackierung: graphitgrau RAL 7024 / achatgrau RAL 7038 Erweiterung des vertikalen Verfahrwegs der Maschine von Z = 1000 mm auf Z = 1250 mm Erweiterung des Querverfahrweges der Maschine von Y = 1000 mm auf Y = 1200 mm Automatisch schwenkbarer Fräskopf in Diagonalausführung, mit Teilung 2,5°x 1° (Hirth-Verzahnung) Drehzahl 6.000 U/min BIG Plus Werkzeugspindel: Die Werkzeugspindel ist mit einem gleichzeitigen Kegel- und Stirnkontakt für das Werkzeug ausgestattet Luftkühlung durch die Spindel: Druckluft kann alternativ zur Werkzeugkühlung durch das Werkzeugzentrum (IKZ) nach DIN 69871 Form AD zugeführt werden Luftkühlung über Kühlmitteldüsen (extern): Luftzufuhr zum Werkzeug/Werkstück alternativ zur Kühlmittelzufuhr über externe Kühlmitteldüsen an der Werkzeugspindel Minimalmengenschmierung Lubrix-System: Zur Werkzeugkühlung und -schmierung kann alternativ ein Öl-Luft-Gemisch über die Werkzeugzentrale (IKZ) nach DIN 69871 Form AD zugeführt werden. Automatischer Werkzeugwechsler HN: Maschinenausführung mit einem automatischen Werkzeugwechsler, der auf dem Maschinenständer montiert ist. Max. Werkzeugdurchmesser: Max. Werkzeugdurchmesser mit freien Hilfsplätzen im Magazin: 125 mm 250 mm Max. Werkzeuglänge: 380 mm Max. Werkzeuggewicht: 20 kg Späneförderer: Späneförderer in Längsrichtung der Maschine zwischen Maschinenständer und Aufspanntisch montiert, Scharnierbandausführung. Auswurf rechts. Zweiter Späneförderer: Späneförderer in Längsrichtung der Maschine vor dem Maschinentisch montiert, Scharnierbandausführung. Ausschleusung rechts. Querförderer: Zur Reduzierung der Gesamtlänge der Maschine um 1300 mm durch Einsatz eines Querförderers in Scharnierbandausführung auf der linken Seite mit Heckauswurf. Einfacher Spritzschutz: Die Maschine ist mit einem einfachen Spritzschutz anstelle der standardmäßigen Sicherheits- und Spritzschutzverkleidung ausgestattet: Große Schiebetüren mit Sichtfenstern sind vorne und hinten rechts am Maschinentisch angebracht. Funkmesstastersystem HH TS 460: Das Heidenhain TS632 Funkmesstastersystem ermöglicht die zuverlässige elektronische Vermessung und Ausrichtung von Werkstücken in allen Positionen des Fräskopfes durch die uneingeschränkte Signalübertragung von Funkwellen mit praxisgerechten Messzyklen. - TS460 Funk-Messtastersystem Bidirektionale Ansteuerung Steilkegel DIN69871 SK40 M4 Taststift (Keramikschaft), Länge = 53 mm - Funkempfänger Flexible Antenne mit TNC-Anschluss, Anschlusskabel (2 m) mit Stecker für Heidenhain-Steuerung i TNC 530 HSCI-Anschluss X 112
