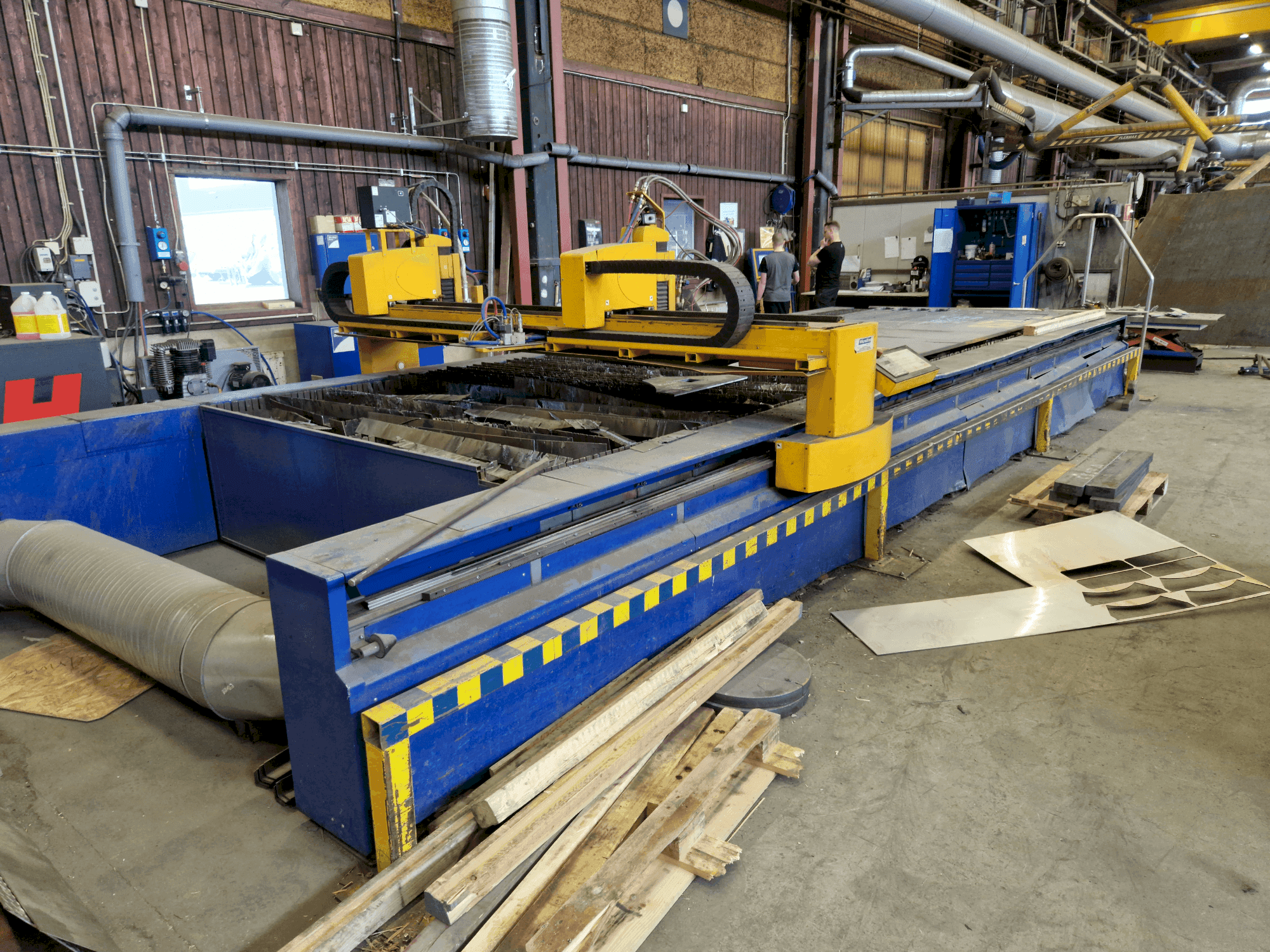

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Anzahl der Portale: 1

• Anzahl der Z-Achsen: 2

• Anzahl der Brenner: 2

• Maximale Schnittdicke: 50 mm

• Arbeitsgeschwindigkeiten: 0-100 mm/s

• Arbeitsbereich - Längsbewegung: 7500 mm

• Arbeitsfeld - Querbewegung: 2500 mm

• Arbeitsfeld - vertikale Bewegung (Plasma): 150 mm

• Arbeitsfeld - vertikale Bewegung (Gas): 200 mm

• Arbeitsfeld - vertikale Bewegung (Gas-Rotator): 200 mm

• Bohrkopf BEM 12 vertikale Bewegung: 80 mm

• Maximale Arbeitsfeldbreite: 4000 mm

• Maximale Arbeitsfeldlänge: 35.000 mm

• Maximale Abweichung in Längsrichtung: 0,5 mm / 3000 mm

• Maximale Abweichung quer: 0,5 mm / 2500 mm

• Elektrische Abdeckung (mechanischer Teil): IP 43

• Antriebe (Steuerungstechnik):

  • Längsachse: 2 × DCM 6C 30/14 A1

  • Querachse: 2 × DCM 3B 35/06 A1

  • Vertikale Achse: 2 × DCM 2C 30/03 B1

• Getriebeübersetzungen:

  • Längsachse (Riemen): i = 14,81483886 mm/Umdrehung

  • Querachse (Riemen): i = 13,33335498 mm/Umdrehung

  • Vertikale Achse (Riemen + Schraube): i = 2 mm/Umdrehung

• Umgebungstemperatur: 5-40 °C

• Maximale relative Luftfeuchtigkeit: 90% bei 20 °C

• Atmosphärischer Druck: 84-107 kPa

• Staubgehalt: 200 mg/m³

• Umgebungstyp: Allgemein (STN 330300, Ausnahme Betriebstemperaturen N32)

Zusätzliche Ausrüstung

• Plasmaquelle: 1 × HPR 260 AGC (58 mm)

• Gasbrenner: 1 × Acetylen (Bir), einschließlich Gasrotator

• Bohrkopf: BEM 12
