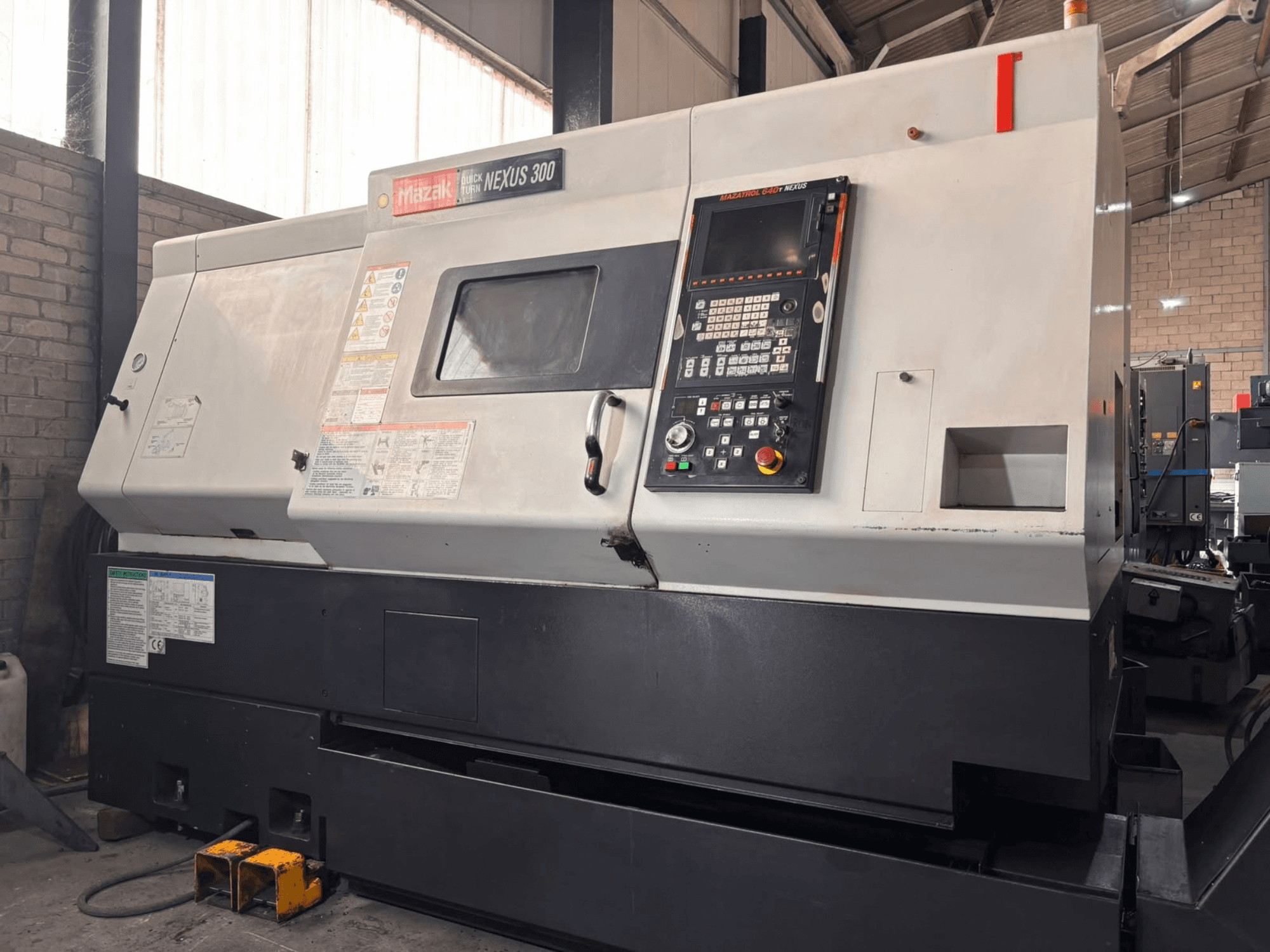

Mazak - QT NEXUS 300GB-TUR-MAZ-2009-00002

• CNC: Mazatrol Fusion 640T Nexus (8,4-Zoll-Farb-LCD)

• CE-gekennzeichnet

• Kapazität

  • Max. Stangendurchmesser: 77 mm

  • Max. Schnittdurchmesser: 420 mm

  • Max. Schwenkbereich: 680 mm

  • Spindelbohrung: 88 mm

  • Spindelmittelachse: 1.080 mm

  • Max. Werkstückgewicht im Spannfutter: 450 kg

• Hauptspindel

  • Max. Spindeldrehmoment: 600 Nm

  • Spindelnase: A2-8

  • Spannfutter: 10" Durchgangsbohrung, Typ B210A815X

• Achsen

  • Zuvorschub: X 8 m/min, Z 8 m/min

  • Eilgang: X 30 m/min, Z 25 m/min

• Revolver

  • Typ: Trommelrevolver

  • Stationen: 12

  • Drehwerkzeugschaft: 25 × 25 mm

  • Indexierzeit: 0,8 s (½ Umdrehung), 0,2 s (Einzelschritt)

• Reitstock

  • Programmierbare, motorisch angetriebene Bewegung

  • Hub: 645 mm

  • Kegel: Nr. 5

  • Mit Festpunkt

  • Drehspitze: NSK LC-5SW (Drehzahl bis zu 4.000 U/min)

  • Schubauswahl: 10 Stufen

• Steuergeräte und Funktionen

  • Mazatrol Fusion 640T Nexus

  • Schnittstellen: RS-232C, Netzwerk

  • Hintergrundprüfung der Werkzeugbahn

  • Bearbeitungsnavigation – Vorhersage / Überwachung / Ergebnisse

  • Geschwindigkeits- und Vorschubsteuerung

  • Speicherung der Werkzeugwege

  • 3,5-Zoll-Diskettenlaufwerk

• Kühlmittel / Maschinenausstattung

  • Komplettes Kühlmittelsystem (Tank 210 l, Pumpe 520 W)

  • Vorbereitung für seitlichen Späneförderer

  • Automatische Werkzeugaufnahme

  • Hydraulische Spannfutter-Druckverriegelung

  • Bestätigung des Öffnens/Schließens des Spannfutters

  • Doppelfußschalter

  • Vollständige Späne- und Kühlmittelabdeckung

  • Arbeitsleuchte

• Elektrik

  • Leistungsbedarf (30-Minuten-Nennleistung): 49,69 kVA

  • Dauerleistungsbedarf: 43,83 kVA

Zusatzausstattung

• Stromtransformator für den europäischen Markt

• Fundamentplatten

• Ein Satz Einstellwerkzeuge

• Handbücher im Lieferumfang enthalten
