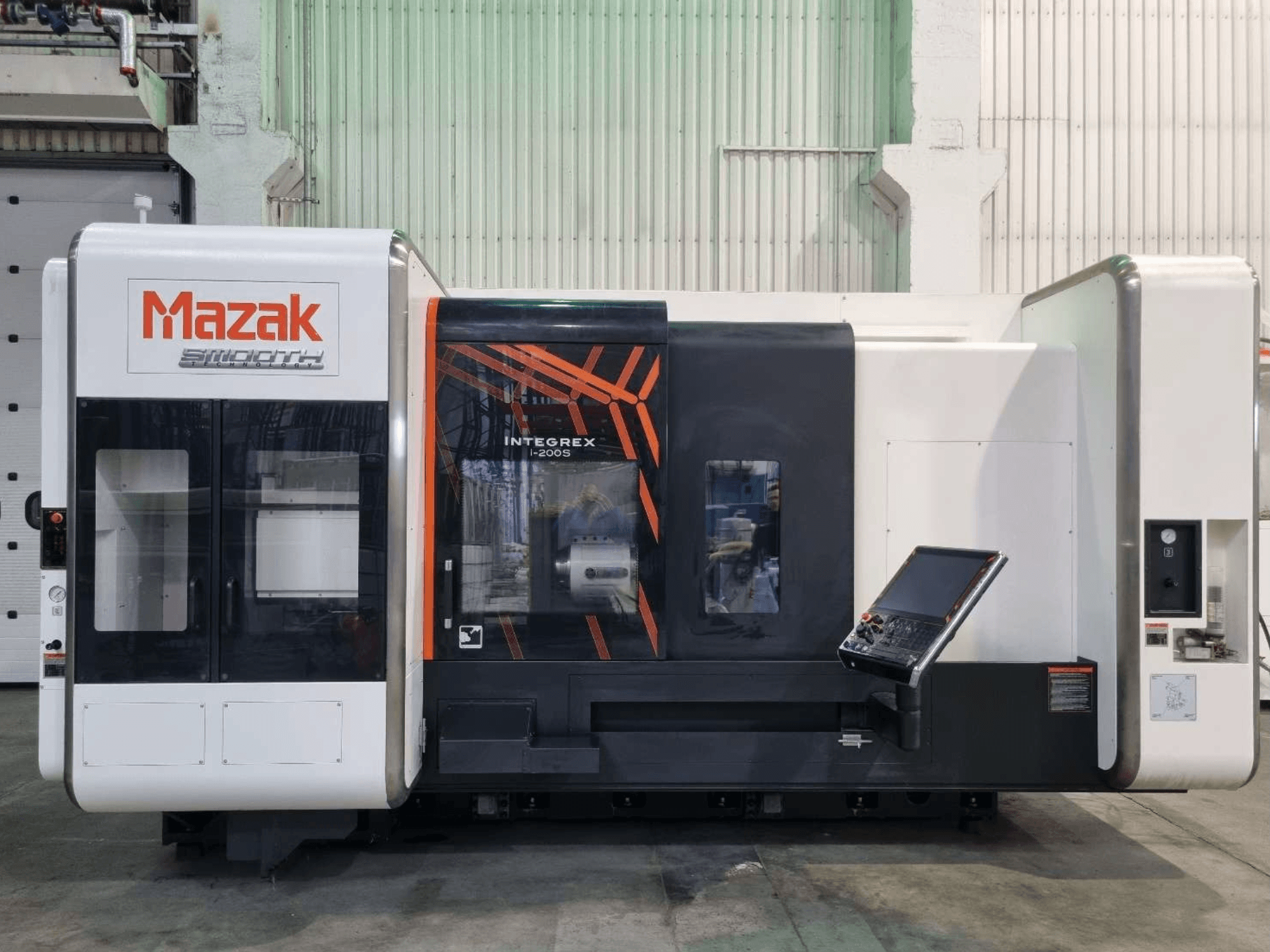

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Betriebsdauer: Ca. 68 Stunden

• Verfügbarkeit: Ab sofort

• Wichtigste Fähigkeiten:

  • Vollständige 5-Achsen-Simultanbearbeitung

  • Hauptspindel + zweite Spindel

  • Frässpindel mit automatischem Werkzeugwechsler

  • Komplettes Drehen und Fräsen in einer Aufspannung

• Kapazität und Arbeitsbereich

  • Maximaler Schwenkbereich: Ø658 mm

  • Schwenk über Querschlitten: Ø658 mm

  • Maximaler Bearbeitungsdurchmesser: Ø658 mm

  • Maximale Bearbeitungslänge: 1519 mm

  • Stangenkapazität (Hauptspindel): Ø102 mm

  • Stangenkapazität (zweite Spindel): Ø65 mm

  • Maximale Stützmasse (Hauptspindel): 650 kg

  • Maximale Stützmasse (zweite Spindel): 300 kg

• Hauptspindel (HD1)

  • Größe des Futters: 12"

  • Spindelbohrung: Ø112 mm

  • Motorleistung: 22 / 18,5 kW

  • Drehmoment: 883,3 / 716,2 Nm

  • Beschleunigungszeit: 4.9 s

  • Luftgebläse-System: Enthalten

  • Zusätzliche Ausstattung: Schwerlastspindel HD1; Ausbau von Standard-Spindelzylinder und -Spannfutter

• Zweite Spindel (HD2)

  • Bohrfuttergröße: 8"

  • Maximale Drehzahl: 5.000 U/min

  • Spindelbohrung: Ø76 mm

  • Motorleistung: 18,5 / 15 kW

  • Drehmomente: 325 / 238 Nm

  • Beschleunigungszeit: 4.5 s

  • Werkseitige Option: HD2 Spindel-Synchronisationsfunktion

• Frässpindel

  • Maximale Drehzahl: 12.000 U/min

  • Motorleistung: 24 kW

  • Kühlung: Öl & Luft

  • Werkzeugschnittstelle: HSK-A63 (T63)

  • 90° Schaltzeit: 0,5 s

  • Beschleunigung: 1.27 s

  • Schmierung: Öl & Luft

  • Kapazität der Werkzeuge:

    • O.D. Drehwerkzeuge: □25 mm

    • I.D. Drehwerkzeuge: Ø40 mm

    • Fräswerkzeuge: Max Ø125 × 400 mm

• Verfahrwege der Achsen

  • W: 1574 mm

  • Eilgang: X/Z 50 m/min; Y 40 m/min; W 30 m/min

• Werkzeugsystem und Magazin

  • Werkzeugsystem: CAPTO C6

  • Kapazität des Werkzeugmagazins: 72 Positionen

  • Automatischer Werkzeugwechsler: Inklusive

  • Funktionen: Werkzeugbrucherkennung im Magazin; Überlastungserkennung

• CNC-Funktionen und Software

  • Funktionspaket für 5-Achsen-Bearbeitung

  • Werkzeugradiuskompensation für 5-Achsen

  • Zylindrische Interpolation

  • Polarkoordinaten-Interpolation

  • Synchrones Gewindeschneiden mit Frässpindel

• Kühlung und Vorbereitung

  • Kühlmittel durch das Werkzeug: 7 MPa

  • Vorbereitung für Ölnebelabsauganlage

• Besonderheiten

  • Praktisch neuer Zustand mit nur ~68 Betriebsstunden

  • Sehr umfangreiche Werkskonfiguration

  • Volle 5-Achsen-Simultanbearbeitung

  • Haupt- und Gegenspindelkonfiguration

  • 72-Werkzeug CAPTO-Magazin

  • Produktionsbereit mit erheblichen Einsparungen gegenüber Neuware

Zusätzliche Ausrüstung

• Späne- und Teilehandling

  • Seitlicher Späneförderer - Typ Consep

  • Riemenförderer für Teile

• Stangenzuführung und Werkstückhandhabung

  • LNS QLS II Stangenlademagazin

  • Schnittstellenkit für Stangenlader

  • Automatischer Teileauffangbehälter

• Filtrierung

  • SEI FILTRATION-Einheit

    • Baureihe: JT040

    • Modell: 40/70-V-I-R-FM

    • Jahr: 2018

• Sonstiges Zubehör

  • Befestigungsdübel für die Maschine

  • 3-farbige Maschinenstatus-Signallampe
