- MAZAK INTEGREX i-800V/8 (2017) 5-Achsen-Universal-Bearbeitungszentrum

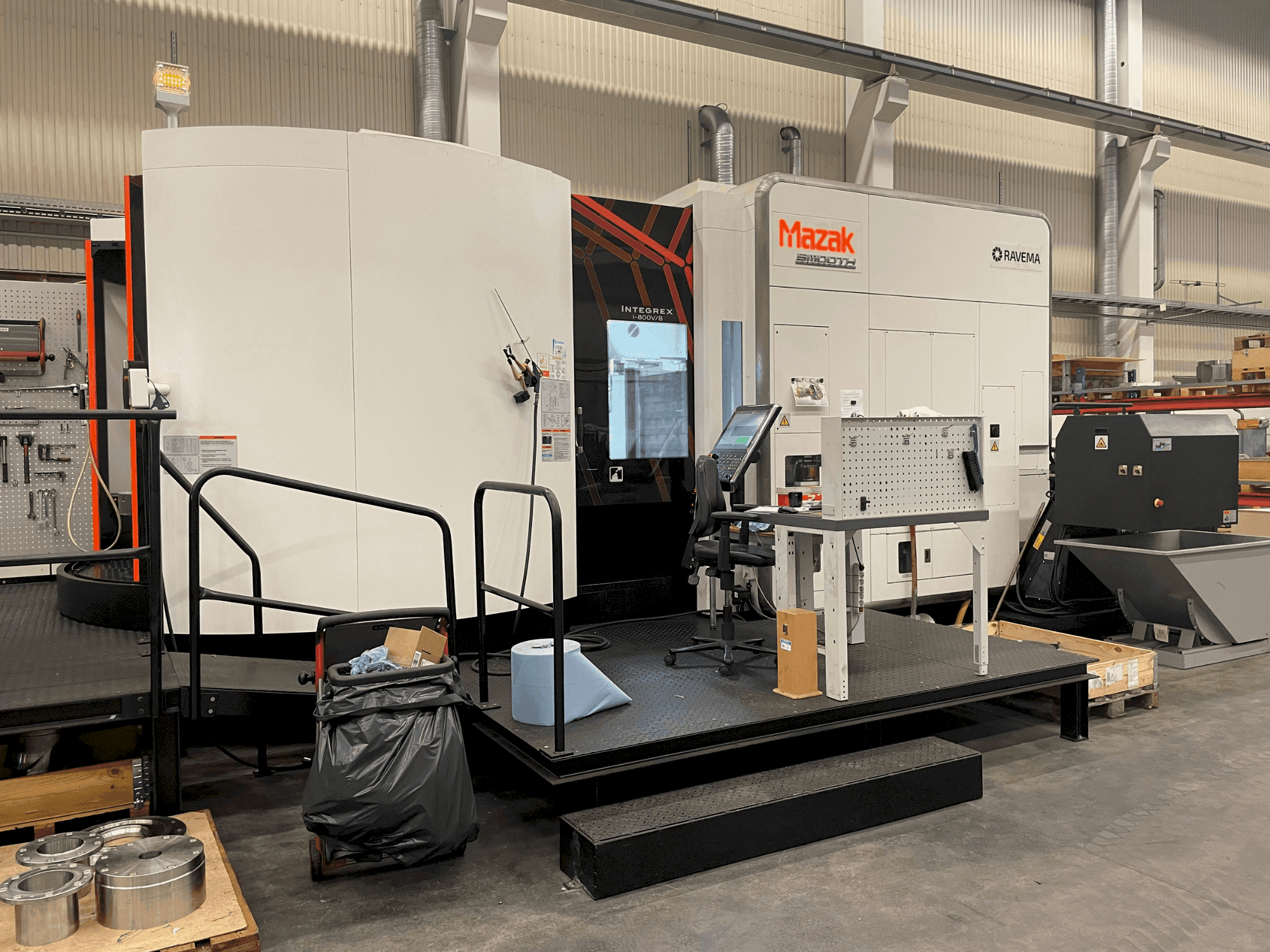

Dieses MAZAK INTEGREX i-800V/8 (2017) 5-Achsen Universal-Bearbeitungszentrum (Dreh-Fräs) wurde 2017 in Japan hergestellt. Sie ist ausgestattet mit einer Hochmoment-Frässpindel mit Skalenrückmeldung (max. 5.000 U/min), einem 80-fachen Werkzeugmagazin (capto), MAZAK Werkzeugidentifikationssystem und Multi-Tool-Funktion. Die Maschine hat ein 5-Achsen-Bearbeitungspaket für SmoothX (X-Achse Hub: 1.700mm / Y-Achse Hub: 1.500mm / Z-Achse Hub: 1.150mm / B-Achse: 150° (-30°, +120°) / C-Achse: 360°), arbeitet mit einem max. Bearbeitungsdurchmesser von 1.500 mm und einer Tischgeschwindigkeit von 500 U/min. Sie ist mit einem RENISHAW RMP 600 Messtaster, Laser-Werkzeugvermessung, Kühlmittel-Temperaturregelung, Kühlmittel-Durchblasung, großvolumiger Kühlmittel-Option und Späneförderer (hinten, rechts) ausgestattet. Die Schnittzeit liegt bei 3539 Stunden. Diese INTEGREX i-800V/8 Multi-Tasking-Maschine kombiniert das 5-Achsen-Fräsen mit leistungsstarken Drehbearbeitungen, um große, hochkomplexe Teile wie Triebwerkskomponenten und spiralförmige Kegelräder produktiv zu bearbeiten. Da die Maschine noch unter Strom steht, kann sie jederzeit inspiziert werden. Siehe Videogalerie für weitere Eindrücke.
Übersicht
- Hersteller: Mazak
- jahr: 2017
- MODELL: INTEGREX i-800V/8
- Produktionsstunden: 3539
- anwendungstyp: Fräsen
- Standort: Schweden
- maschinentyp: Bearbeitungszentren (universal)
- Verfügbarkeit: Ab sofort
Technische Daten - Mazak INTEGREX i-800V/8
Hauptantrieb
- Drehzahlbereich Spindel: 5000 1/MIN
- Werkzeugaufnahme: CAPTO
- Anzahl der Achsen: 5
Bewegung
- X-Achse Bewegung: 1700 MM
- Y-Achse Bewegung: 1500 MM
- Z-Achse Bewegung: 1150 MM
- B-Achse Bewegung: 150° (-30°, +120°) MM
- C-Achse Bewegung: 360° MM
Werkzeugplätze
- Verfügbare Nuten: 80
- Werkzeughaltertyp: CAPTO
Media
- Späneförderer: Ja
Zusätliche Ausrüstung
- - Renishaw RMP 600
- - Späneförderer (hinten/rechts)
- - Superflow V30C-J
- - Extraktor GP3000
- - Laser-Werkzeugvermessung
- - Kühlmitteltemperatur-Kontrollsystem
Zusätzliche Informationen
- Technische Maschinenvorteile:
- - 5-achsen: x-achse hub 1. 700mm, y-achse hub 1. 500mm, z-achse hub 1. 150mm, b-achse 150° (-30°, +120°), c-achse 360°
- - Luft durch die spindel blasen
- - Multi-tool-funktion
- - Werkzeugmagazin für 80 werkzeuge, capto
- - Mazak werkzeug-identifikationssystem
- - Zylindrische und polare koordinaten
- - Frässpindel mit hohem drehmoment und skalenrückführung, max. 5. 000 u/min
- - Max. Bearbeitungsdurchmesser: 1. 500mm
- - Tischgeschwindigkeit: 500 u/min
- - Vorbereiten. Für renishaw sprint
- Qualitative Maschinenvorteile:
- - Großvolumiges kühlmittel
- - Glattes schälen der gänge
- - Spanentleerungszyklus // synchronisiertes threading
- - Radiuskompensation // spindel-fräser-betrieb
- - Mt-connect-adapter // g00 steigungskonstante
- - 5-achsen-bearbeitungspaket für smoothx orbitturn
- - Glatte zahnradmühle
- - Werkzeuglängenkorrektur in richtung der werkzeugachse
- - Wälzfräsen
- - Energie-dashboard-funktion
- - 3 farbige Maschinenstatusleuchte // MAZAK API // Maschine Gesamtzeit 18501 h, Schneidzeit 3539 h
Maschinenvorteile
Zusätzliche Informationen
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
