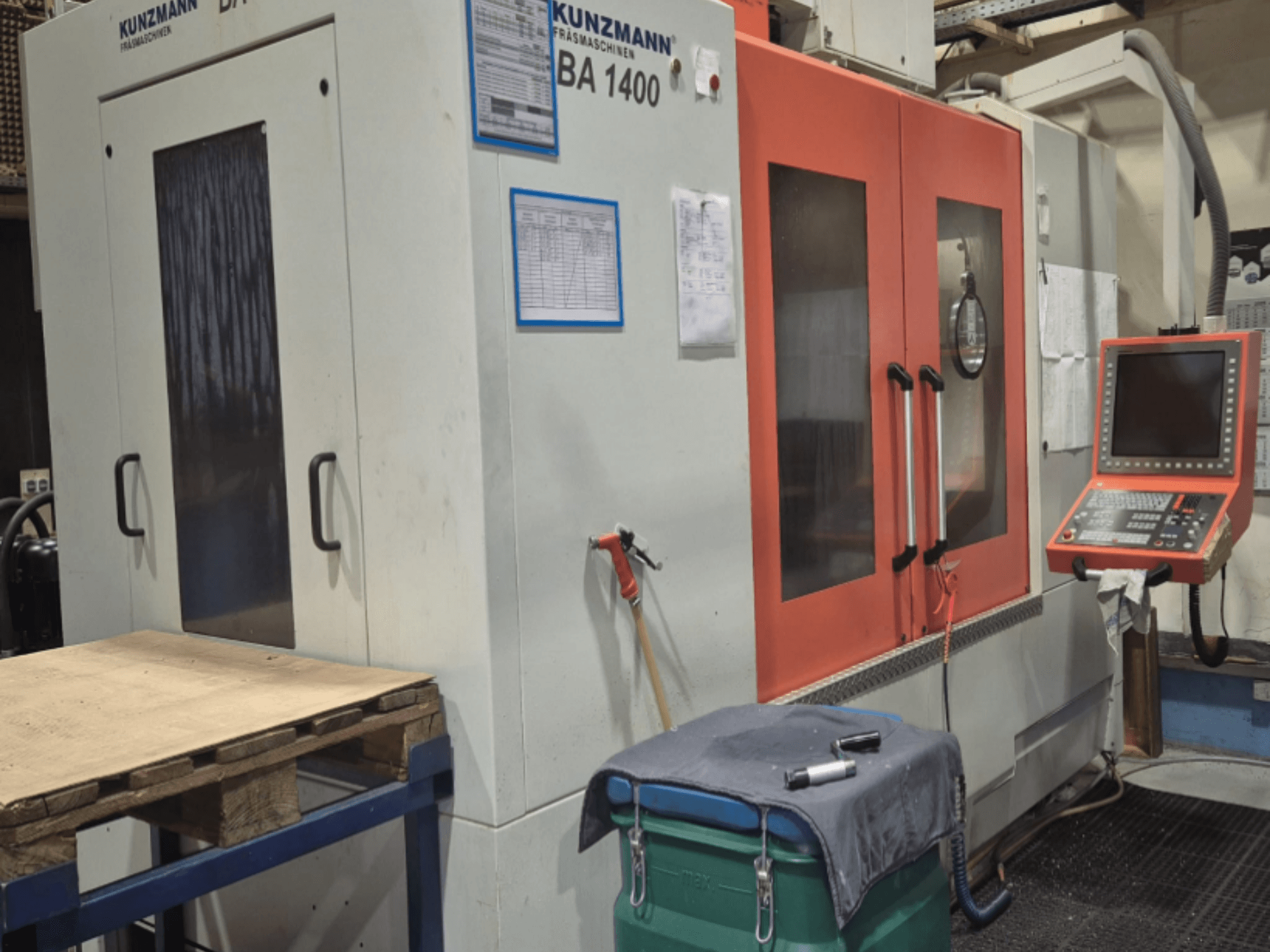

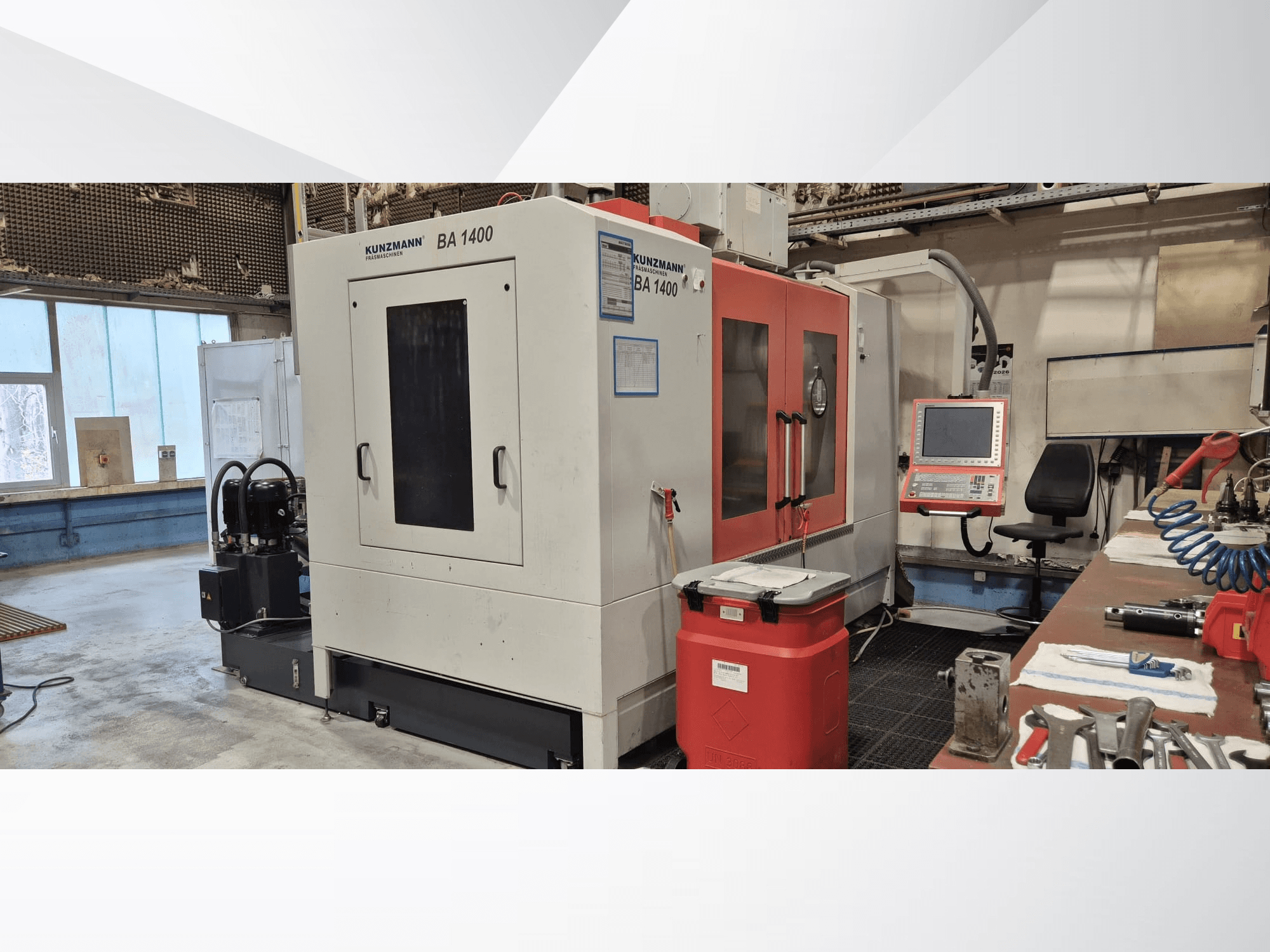

Diese 3-Achsen KUNZMANN BA1400 wurde 2017 hergestellt. Sie verfügt über einen leistungsstarken 28 kW Motor und eine Heidenhain TNC 640 Steuerung. Die Maschine hat eine Tischgröße von 1400 x 710 mm und kann ein maximales Werkstückgewicht von 1500 kg verarbeiten. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie das vertikale Bearbeitungszentrum BA1400 von KUNZMANN in Betracht ziehen, das wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: KUNZMANN
- jahr: 2017
- MODELL: BA1400
- anwendungstyp: Fräsen
- Standort: Deutschland
- maschinentyp: Vertikal-Bearbeitungszentrum
- Marke Steuergerät: HEIDENHAIN
Technische Daten - KUNZMANN BA1400
Steuerung
- Steuerungshersteller: HEIDENHAIN
- Steuerungsmodell: TNC 640
Bewegung
- Anzahl der Achsen: 3
- X-Achsen-Verfahrweg: 1400 mm
- Y-Achsen-Verfahrweg: 700 mm
- Z-Achsen-Verfahrweg: 760 mm
Technische Spezifikation
- Max. Werkzeuggewicht: 160 kg
- Spindelleistung: 28 kW
- Spindeldrehzahl: 10000 RPM
- Werkzeugaufnahme: SK 40
Zusätzliche Informationen
Steuerung Heidenhain TNC 640
Standardspindel SK40 (riemengetrieben)
Spindelkegel SK40
Drehzahl 10.000 U/min
Vertikalspindel stufenlos regelbar 20-10.000 U/min
Leistung 28 kW
Leistung 100% Einschaltdauer 10,0 kW
Leistung 40% Einschaltdauer 14,0 kW
Leistung bei 100% Einschaltdauer 20,0 kW
Leistung bei 40% Einschaltdauer 25,0 kW
Drehmoment an der Frässpindel 100% Einschaltdauer 130 Nm
Drehmoment an der Frässpindel 40% Einschaltdauer 190 Nm
Drehmoment an der Frässpindel 100% Einschaltdauer 180 Nm
Drehmoment an der Frässpindel 40% Einschaltdauer 240 Nm
MAS-BT40 Werkzeughalter mit Zugbolzen DIN 69872 A
Werkzeugwechsler 40 Plätze (Kettenmagazin)
Max. Werkzeuggewicht 160 kg
Werkzeugwechselzeit 3 sec
Span-zu-Span-Zeit 8 sec
Tischabmessungen 1400 × 710 mm
Max. Werkstückgewicht 1500 kg
Verfahrweg X-Achse 1400 mm
Verfahrweg Y-Achse 700 mm
Verfahrweg Z-Achse 760 mm
Arbeitsbereich X-Achse 1400 mm
Arbeitsbereich Y-Achse 700 mm
Arbeitsbereich Z-Achse 750 mm
Abstand Spindel zu Tisch 180-930 mm
Spindelmitte bis Säule 760 mm
Vorschubgeschwindigkeit X/Y/Z 10 m/min
Eilgang X/Y/Z 20 m/minBürstenlose digitale Servomotoren in allen Achsen
Späneförderer mit Kühlmittelabzug (LU-Version)
Kühlmittel durch die Spindel bis zu 40 bar
Kühlmitteldurchsatz 25 l/min bei 40 bar
Automatische Kühlschmierstoff-Feinfiltration 40 µm
Drehbares Sichtfenster in der Fronttür
Ölnebelabsaugung mit mehrstufiger Filterung (H13-Filter)
Elektronisches Handrad HR 510 FS mit integrierten Tasten und Not-Aus
Tastsystem TS 460 mit Funkübertragung
Automatische Werkzeugvermessung Heidenhain TT 46
Messgenauigkeit ≤ 15 µm
Maximale Tastkopfauslenkung 5 mm
Antastgeschwindigkeit max. 5 m/min
DXF-Konverter-Software für 2D-Konturübertragung
PC-Software Teleservice für Ferndiagnose und -wartung
Betriebsspannung 400 V 50 Hz
Leistungsaufnahme 35 kVA
Steuerspannung 24 V
Gewicht der Maschine ca. 8,5 t
Gewicht der Maschine ca. 12000 kg
Abmessungen der Maschine ca. 4,20 × 2,45 × 3,09 m
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
