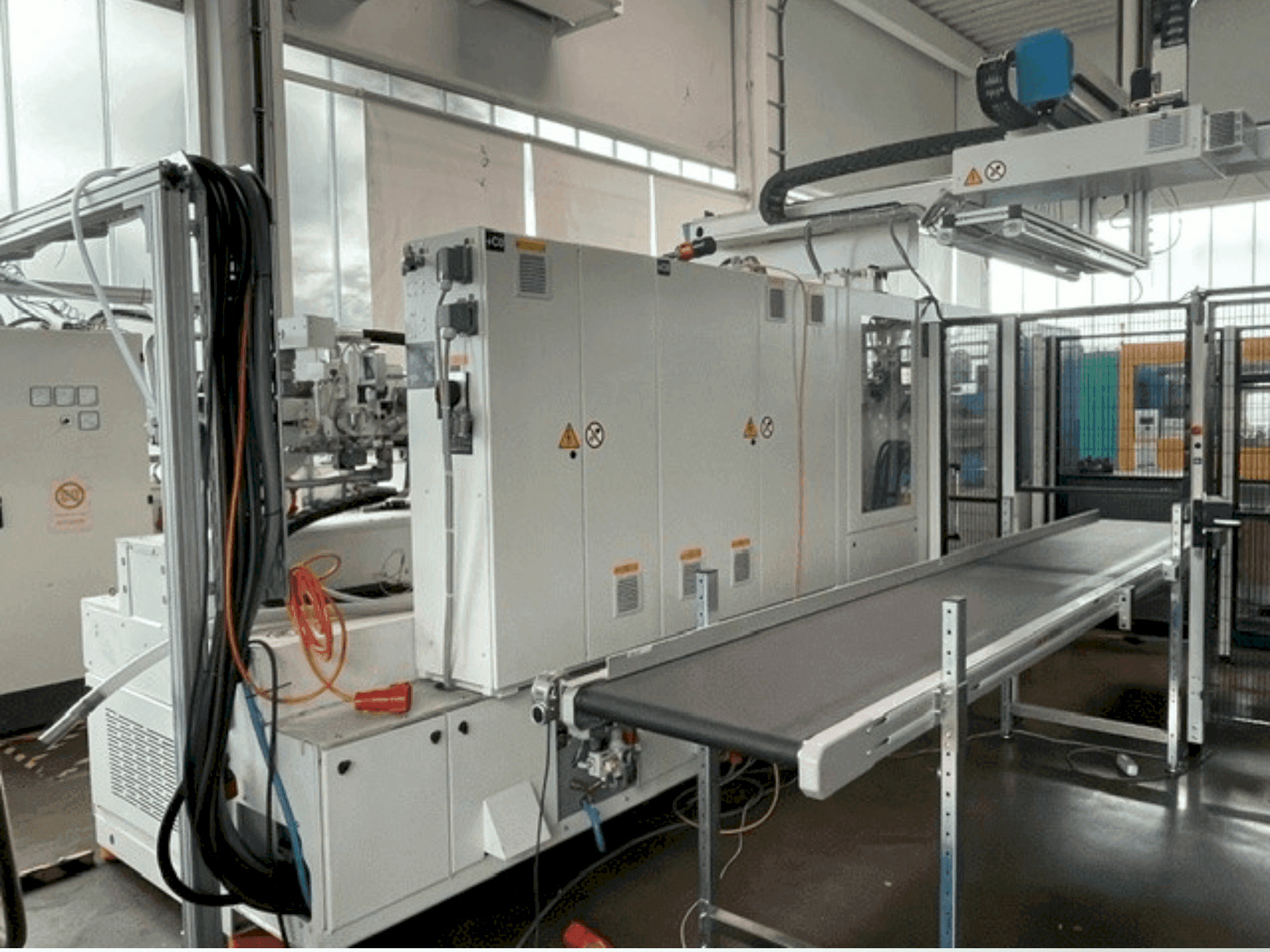

Krauss Maffei - 300-1400 CX MC6DE-OTH-KRA-2020-00001

Zusätzliche Ausrüstung

• Gewicht: 19.300 kg

• Schwenklager für Maschinenaufstellung

• Auflage für Spanneinheit auf Fundament (für hohe Gewichtsbelastungen, z.B. große Werkzeuge oder Drehvorrichtungen)

Spann- und Einspritzeinheit

• Verchromte Zugstangen

• Schließeinheit und Einspritzeinheit mit interner Ölfilterung im Bypassstrom

• Manuelles Auswerfer-Kupplungssystem:

  • Maschinenseitige und werkzeugseitige Kupplungselemente

  • 3 Gewindeadapter für bauseitige Auswerferstifte

  • Hakenschlüssel

  • Kompensiert minimalen Achsversatz zwischen Maschine und Werkzeugauswerfer

  • "Hintere" Endlage des Auswerfers und der Werkzeugauswerferplatte werden serienmäßig überwacht

Verbreiterung der Werkzeugaufspannplatte

• KM 65 / 80 CX: 50 mm

• KM 110 / 130 CX: 60 mm

• KM 160 CX: (nicht angegeben)

• KM 200 CX: 70 mm

• KM 250 / 300 CX: 80 mm

• KM 350 CX: 90 mm

• KM 420 CX: 100 mm

• Hinweis: Position betrifft mechanische Schnittstelle nach EUROMAP 18 für Handhabungsgerät auf FWAP (mit Zwischenplatte bis KM 420 CX)

Hydraulische und pneumatische Systeme

• Hydraulische Schnecke mit Verdrehsicherung

• Hydraulischer Schneckenantrieb mit Standarddrehzahl

• Pneumatische und hydraulische Kaskadenventile für Heiß- (Kalt-) Kanal-Nadelventil:

  • Hydraulisch: 2 × 4/3-Wege-Ventile mit 2 Magnetspulen, Anschlussarmatur Größe 12 S (24°-Konus DIN EN ISO 8434-1)

  • Pneumatisch: 2 × 5/2-Wege-Ventile mit 2 Magnetspulen, Anschluss über Schlauchverbinder an FWAP BGS

  • Kaskadensteuerung am Bildschirm wählbar für pneumatischen oder hydraulischen Betrieb

Wartungseinheit für Druckluft

• Wartungsgerätekombination für Druckluftaufbereitung:

  • Handabsperrventil mit Druckentlastung

  • Manuelles Druckeinstellventil mit Manometer und Luftfilter

  • Druckschalter zur elektrischen Überwachung

  • Elektrisches Absperrventil mit Druckentlastung

Düsen- und Ejektorkammersteuerung

• Steuerungs- und Überwachungssysteme für Düsen und Auswerferkammern:

  • Steuerung zum Öffnen/Schließen von Werkzeugdüsen in Abhängigkeit von Entfernung oder Zeit

  • Werkzeugdüsen können während der Einspritzung und des Nachdrucks zweimal öffnen/schließen

  • Zeitverzögertes Schließen nach Nachdruck

  • Überwachung von mindestens einer offenen Werkzeugdüse

  • Manuelle Bedienung im Einrichtbetrieb

  • Düsenschutz kann gegenüber dem Bediener geöffnet werden

  • Auswerferraum-Schutztür auf der Bedienerseite zu öffnen
