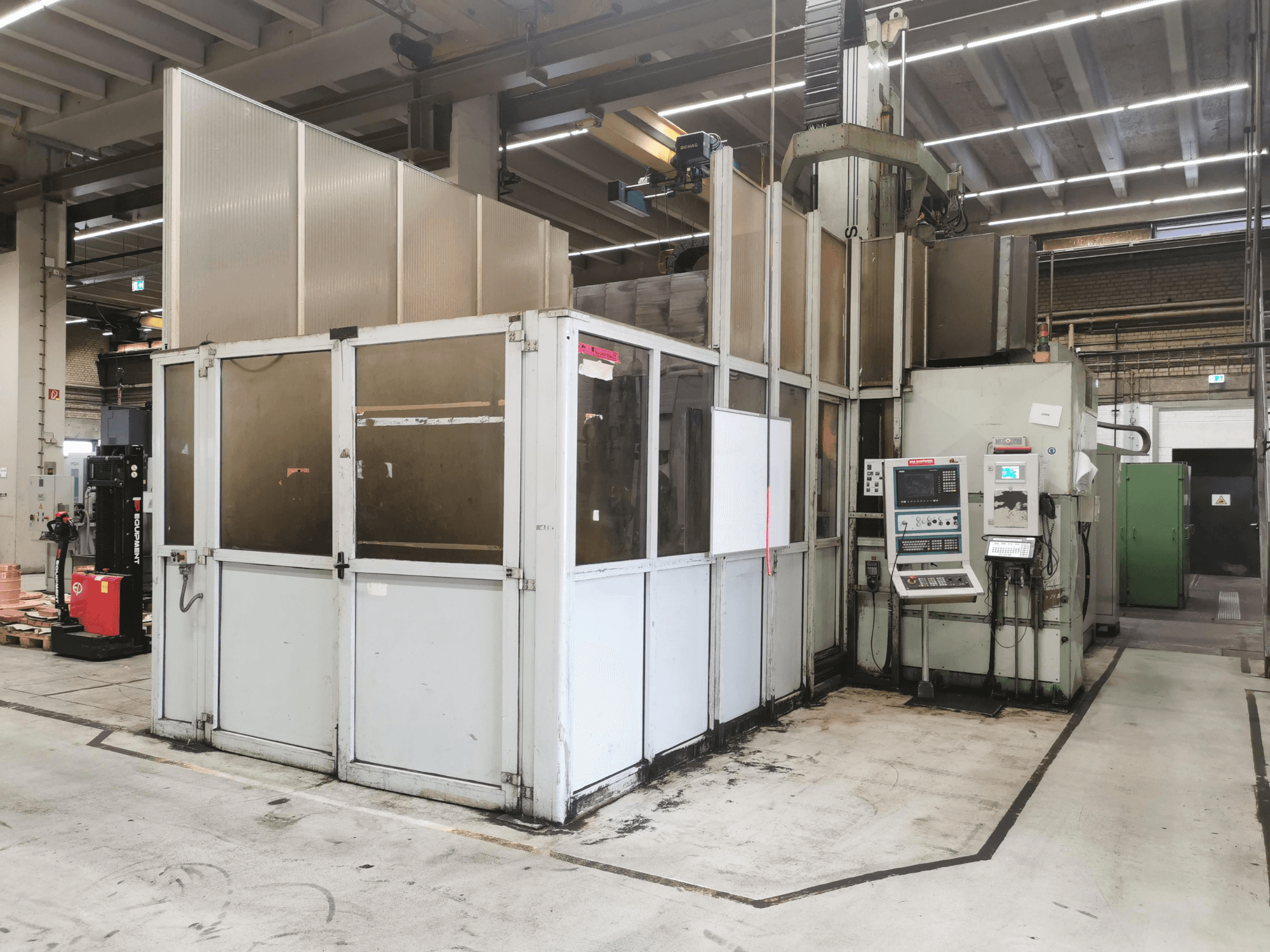

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- Steuerungssystem: Siemens Sinumerik 840D (Softwareversion 3.7 MMc 103, JO'CAM NC-Steuerung)

- Betriebsstunden: 91.055,12 h

- Spindelbetriebsstunden: 34.019,20 h

- Verfahrweg der X-Achse (Längsrichtung): 3.400 mm (+ 2.000 mm für Palettenwechsler)

- Verfahrweg der Y-Achse (Querrichtung): 2.500 mm

- Z-Achsen-Verfahrweg (vertikal): 1.250 mm

- Abstand zwischen den Säulen: 2.200 mm

- C-Achse (Drehkopf – erste Drehung): ±400°

- A-Achse (Drehkopf – zweite Drehung): 220° (±110°)

- Minimaler Positionsschritt der Linearachsen (X-Y-Z): 0,001 mm (0,00004 Zoll) / 0,0005 mm

- Minimaler Positionsschritt der Winkelachsen (C-A): 1° (6.000 Nm)

- Geschwindigkeit der Linearachsen (X-Y-Z): 5 bis 16.000 mm/min

- Geschwindigkeit der Winkelachsen (C/A): 50 / 30 Grad/Sek.

- Spindelkonus: HSK-A-63

- Spindeldrehzahl: 500–4.000 U/min

- Spindelmotorleistung S6 (S1): 25 kW / 17 kW (15 kW) / 20 kW / 18,5 kW (15 kW) / 47 kW (39 kW)

- Spindelmotortyp: Siemens Typ DMR 160.AS.4.FFS

- Drehpunkt des Schwenkkopfes: 250 mm

- Tischgröße: 3.000 x 1.500 mm

- Tragfähigkeit des Arbeitstisches: 12.000 kg

- Palettengröße: 2.500 x 1.500 mm

- Palettenbelastbarkeit: 8.000 kg

- Kapazität des Werkzeugmagazins: 16 / 32 Positionen (Kettenmagazin)

- Kapazität des statischen JO'TOOL-Regals: 12 bis 360 Werkzeuge

- Stromversorgung: ~70 bis 96 kVA

- Drehstromversorgung: 380 V – 50 Hz / 480 V – 60 Hz

- Grundgewicht der Maschine: 50.000 kg

- Maschinenabmessungen (Aufstellfläche): 11.000 mm x 7.000 mm / 11.200 mm x 6.400 mm

- Druckluftpumpen / Kühlmitteltank: Johnson (Dichtungsmaterial: Viton)

- Optionale Ausstattung und Zubehör: Winkelkopf, 2x Gabelköpfe, Kopfmagazin, 2x Drehköpfe, Spindel mit Kopf, Spindel ohne Kopf, 3-A-Kopfhalterung, komplette Ersatzspindel, alle neuen oder überholten Achsmotoren auf Lager, Dokumentation bestehend aus ca. 4 Ordnern (einschließlich Handbücher, Reparaturrechnungen, Fehlerbericht aus dem Jahr 2006 verfügbar)
