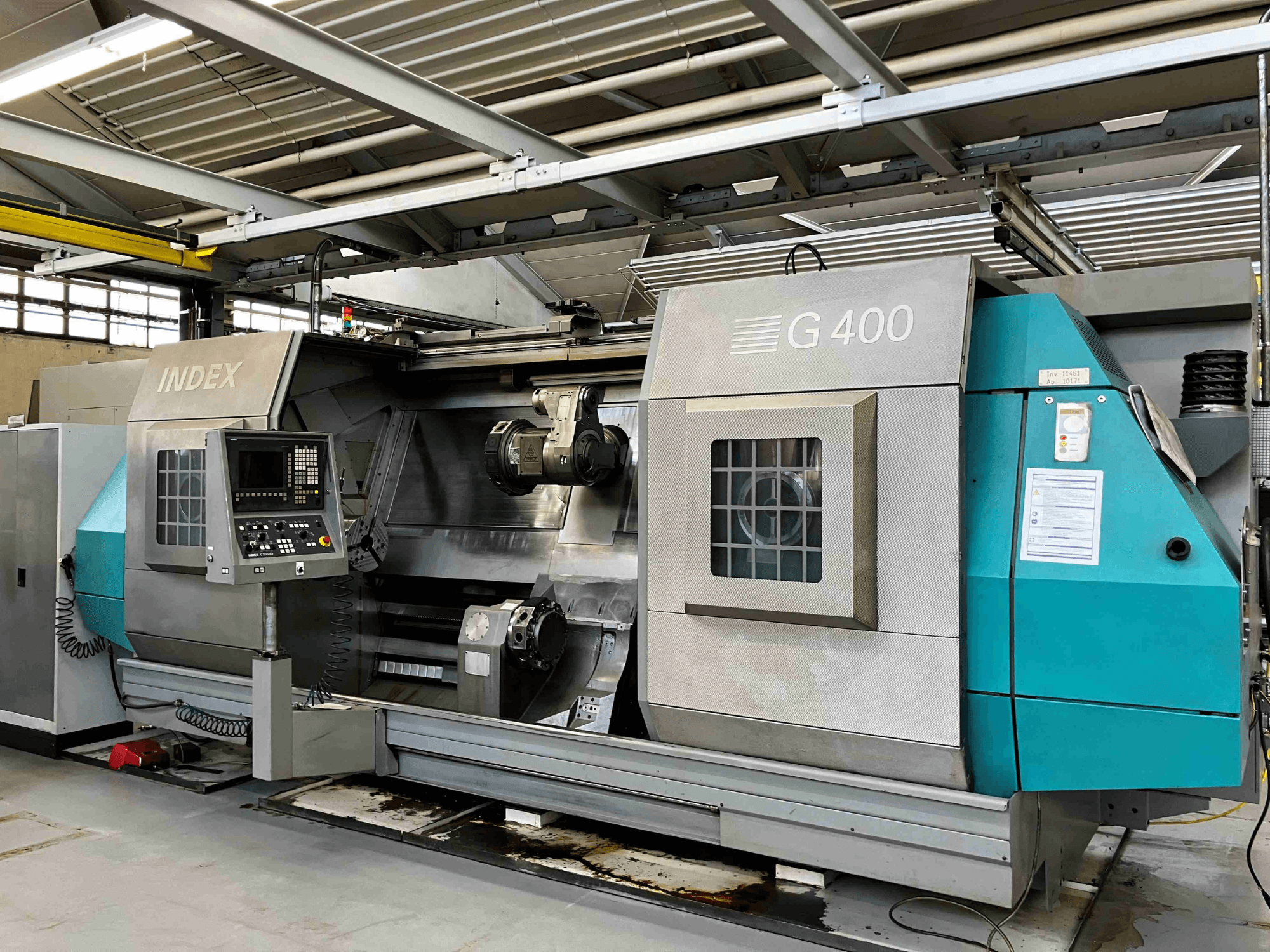

Index - G 400DE-TUR-IND-2008-00002

Hauptspindel 0102 mit Direktantrieb

Maximaler Materialdurchsatz: 102 mm

Maximale Drehzahl: 3000 U/min

Durchmesser des vorderen Lagers: 170 mm

Variabler Hohlwellenmotor

Leistung an der Hauptspindel D102:

Leistung bei 100/40% Einschaltdauer: 53 kW/68 kW

Drehmoment: 675 Nm/900 Nm

Arbeitsspindelausrichtung und Schaltvorrichtung D102

2,5°-Schritte über Indexierscheibe

Hydraulisch betätigter Hohlspannzylinder D102 mit analoger Spannwegüberwachung

Materialspielraum: 102 mm

Hub: 48 mm

Maximale Spannkraft (Zug/Druck): 10.900 dN

Mehrstufige Spanndruckeinrichtung

Spanndruck einstellbar von 8 bis 80 bar über einen mehrstufigen Teilekatalog für den Hauptspindelspannzylinder. Zum Umschalten auf einen niedrigeren Spanndruck ist eine Futterlösebewegung erforderlich.

Werkzeugträger 1 (Standardausrüstung)

Querschlitten X, Z, Drehlänge 2000 mm.

Mit innerer Kühlmittelzufuhr und Absperrventil, Kugelgewindetriebe D=40 mm

in der X-Achse, D=50 mm in der Z-Achse. Achsantriebe durch Überlastkupplungen geschützt, Gegengewicht in der X-Achse.

Achse X Z

Arbeitsweg mm: 320 2000

Eilganggeschwindigkeit m/min: 20 40

Vorschubkraft N: 14000 14000

Messsystem der X-Achse: Glasmaßstab (absolut)

Z-Achse: ROQ-Geber (absolut)

X-Y-Z-B Gehäuse (WT1)

Revolver mit AC-Motor, positioniert über Stirnradgetriebe, hydraulisch verriegelt

Pinole der Y-Achse, hydrostatisch gelagert, arretierbar über Stirnradgetriebe

Kugelumlaufspindel, D=40 mm

Überlastkupplung

Verfahrweg: 220 mm

Eilganggeschwindigkeit: 12 m/min

Vorschubkraft: 24.000 N

ROQ-Geber (abs)

Antrieb der B-Achse mit AC-Motor

Schwenkwinkel: 360°

Werkzeug-Antriebseinheit

mit zwei Kupplungen:

Maximale Drehzahl: 6.000 U/min

Leistung (25%) bei n= 6.000: 17 kW

Maximales Drehmoment (25%): 37 Nm

Scheibenrevolver mit 12 Stationen auf Querschlitten 1

Werkzeughaltersystem DIN 69880-40x63

Erhöhte Wiederholgenauigkeit beim Werkzeugwechsel durch zusätzliche W-Nuten

Multifunktionseinheit auf Querschlitten 1

Maximale Drehzahl: 6.000/1.500 U/min

Getriebe: i=4

Drehmomente: 36/144 Nm

Werkzeuge: SK50

Durchmesser des vorderen Lagers: 75 mm

Innere Kühlmitteldurchführung, Tellerfederklemmung

Werkzeugträger 2, rechts - X, Z

Drehlänge 2000 mm, vorzugsweise auf

Gegenspindelmaschine mit innerer Kühlmittelzufuhr und Absperrventil, Revolversteuerung über AG-Motor, Kugelumlaufspindeln D= 50 mm für Z-Achse, D= 40 mm für X-Achse. Achsantriebe durch Überlastkupplungen geschützt, Gegengewichtssystem in X-Achse.

Revolverkopf nach rechts zur Gegenspindel ausgerichtet.

Achse X Z

Verfahrweg mm 210 2000

Eilganggeschwindigkeit m/min 20 40

Vorschubkraft N 8600 14000

Messsystem X-Achse: Glasmaßstab (abs)

Z-Achse: ROD-Geber (abs)

Scheibenrevolver mit 10 auf Kreuzschlitten 2

Werkzeughaltersystem DIN 69880-40x63

Erhöhte Wiederholgenauigkeit beim Werkzeugwechsel durch zusätzliche W-Nuten

Positionierung durch Stirnverzahnung, hydraulisch verriegelt

Gegenspindel D102, Größe 11-DIN 55026/55021 und ISO 702/1

Drehlänge 2000 mm

Z-Achsenschlitten angetrieben durch AC-Motor und Kugelumlaufspindel mit 50 mm Durchmesser

Achsantrieb durch Überlastkupplung geschützt

In der Arbeitsposition wird der Schlitten durch den AC-Motor gegen den Anschlag gehalten.

Die Bearbeitung von Werkstücken, die zwischen Haupt- und Gegenspindel eingespannt sind, wird von der Gegenspindel nicht unterstützt, weder durch axiale Spannkraft noch durch Überwachung der Z-Achsen-Gegenspindelposition.

Wird eine solche Funktion benötigt, ist zusätzlich die Option Reitstockfunktion erforderlich.

Messsystem in der Z-Achse: ROQ-Drehgeber (abs)

Maximaler Materialdurchmesser: 102 mm

Maximale Spindeldrehzahl: 3000 U/min

Vorderer Lagerdurchmesser: 170 mm

Eilgang: 30 m/min

Vorschubkraft: 7200 N

Variabler Drehstromantrieb (AC-Hohlwellenmotor).

Leistung Gegenspindel D102:

Leistung bei 100/40% Einschaltdauer: 53/68 kW

Drehmoment: 675/900 Nm

Gegenspindel-Ausricht- und Schaltvorrichtung D102

2,5-Grad-Schritte über Indexierscheibe.

Hydraulisch betätigter Hohlspannzylinder D102 mit analoger Spannwegüberwachung.

Materialdurchlass: 102 mm

Hub: 48 mm

Maximale Spannkraft (Zug/Druck): 10.900 dN

Multi-Spanndruckvorrichtung

Spanndruck einstellbar von 8 bis 80 bar (mehrere Einstellungen über den Teilekatalog für den Spannzylinder erhältlich). Gegenspindel; Lösebewegung des Futters für den Übergang zu einem niedrigeren Spanndruck erforderlich.

Automatische Schiebetür, hydraulisch betätigt

INDEX C200-4D Steuerung

- Modulare Multiprozessorsteuerung integriert in das digitale Umrichtersystem Simodrive 611 (identisch mit Sinumerik 840D).

- Bedienfeld - AT-kompatibler PC mit Windows-Betriebssystem und Flachbildschirm
