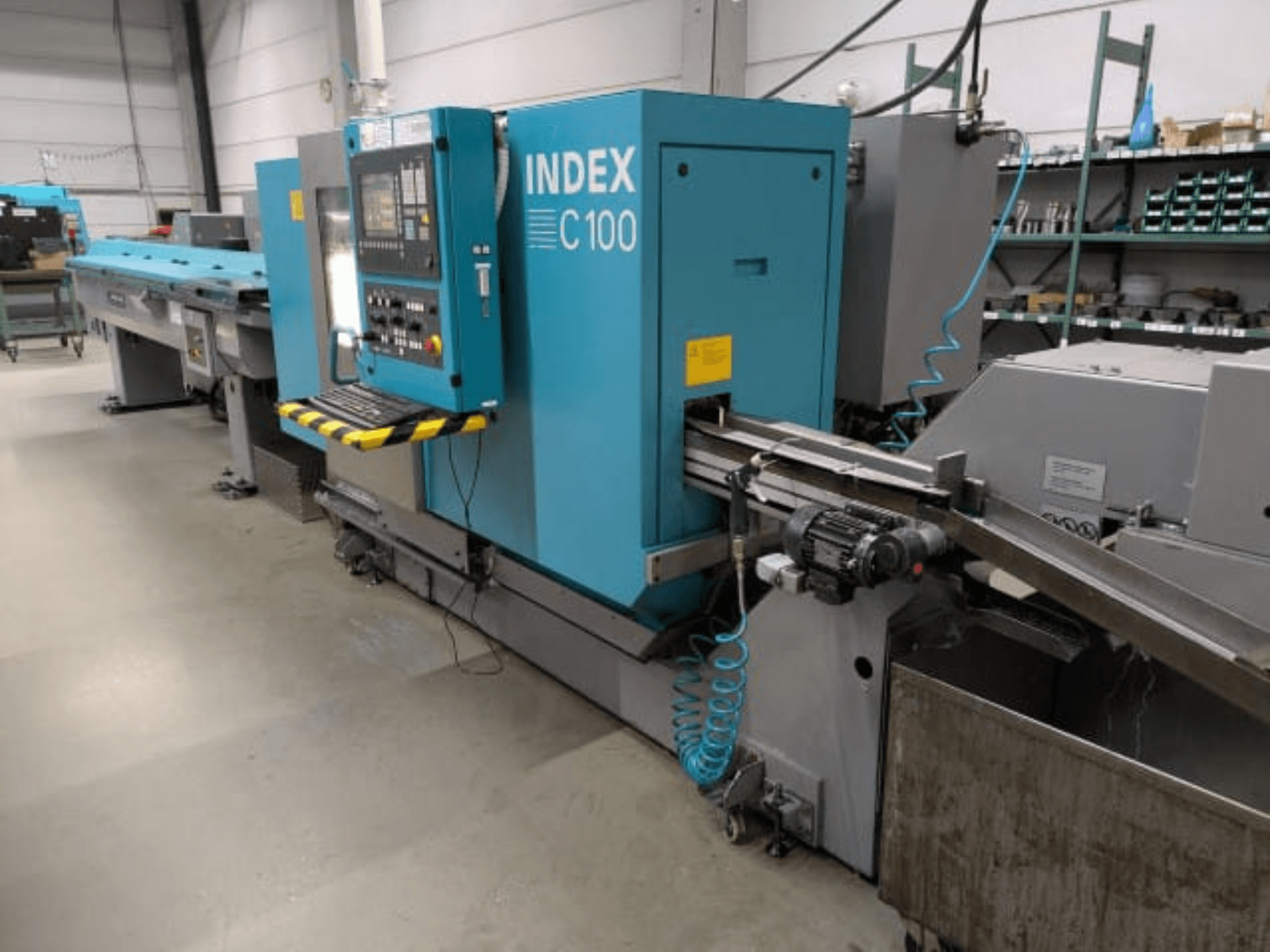

Index - C100DE-TUR-IND-2012-00002

- Maschinengestell: Maschinenrahmen aus Gusseisen in Vertikalbettbauweise

- Werkzeugträger-Führungen: Plattenführungen mit hoher Steifigkeit und Dämpfung

- Achsantriebe: Doppelscherenkinematik für Werkzeugträger; AC-Synchronantriebstechnik

- Spindelstock-Konstruktion: Thermosymmetrischer Aufbau

- Hauptspindel (D42): Spindelkopf Größe 5 (DIN 55026 und ISO 702), max. Stangendurchmesser 42 mm, max. Drehzahl 7000 U/min, vorderer Lagerdurchmesser 75 mm

- Leistung der Hauptspindel: 22/29 kW (bei 100%/40% Arbeitszyklus)

- Hauptspindel-Drehmoment: 50/65 Nm (bei 100%/40% max.)

- Hauptspindel-Spannzylinder: Hohlspannzylinder D42/14 zum Spannen von Spannzangen oder Spannfuttern, hydraulisch betätigt, Hub 12 mm, Spanndruck 8/80 bar, max. Schubkraft 34 kN, max. Zugkraft 34 kN

- C-Achsen-Antrieb (Haupt- und Gegenspindel): Hohlwellenmotor, Winkelmesssystem an der Spindel, Auflösung 0,00014 Grad, Wiederholgenauigkeit Streuung Psmax = 0,01 Grad

- Feststelleinheit der Hauptspindel: Einzelne Druckspanneinheit, einstellbar von 8 bis 75 bar

- Gegenspindel (D42): Spindelkopf Größe 5 (DIN 55026 und ISO 702), max. Stangendurchmesser 42 mm, max. Drehzahl 7000 U/min, Spannzangendurchmesser 110 mm, vorderer Lagerdurchmesser 75 mm

- Leistung der Gegenspindel: 16,5/19 kW (bei 100%/40% Einschaltdauer)

- Gegenspindel-Drehmoment: 32/43 Nm (bei 100%/40% max.)

- Gegenspindel-Schlitten (Z-Achse): AC-Motor und Kugelumlaufspindelantrieb, Arbeitsweg 500 mm, Eilgang 60 m/min, Beschleunigung 10 m/s^2, Vorschubkraft 3000 N

- Gegenspindel-Spannzylinder: Hohlspannzylinder D42/14, hydraulisch betätigt, Hub 12 mm, Spanndruck 8/80 bar, max. Schubkraft 34 kN, max. Zugkraft 34 kN

- Gegenspindel-Spannvorrichtung: Einfachdruck-Spannvorrichtung, einstellbar von 8 bis 75 bar

- Werkzeugträger 1: X-Achsen-Verfahrweg 70 mm (Eilgang 30 m/min, nach 9 m/s^2, Vorschubkraft 3000 N); Z-Achsen-Verfahrweg 250 mm (Eilgang 60 m/min, nach 9 m/s^2, Vorschubkraft 3000 N); Y-Achsen-Verfahrweg 70 mm (Eilgang 15 m/min, nach 5 m/s^2, Vorschubkraft 3000 N). Revolver 1 mit 10 Stationen, Zylinderschaftaufnahmen D25x48 (DIN 69880), angetriebene Werkzeuge auf allen Stationen (Leistung 4,2 kW, Drehmoment 11 Nm, max. Drehzahl 8000 U/min)

- Werkzeugträger 2: X-Achsen-Verfahrweg 70 mm (Eilgang 30 m/min, nach 9 m/s^2, Vorschubkraft 3000 N); Z-Achsen-Verfahrweg 400 mm (Eilgang 60 m/min, nach 9 m/s^2, Vorschubkraft 3000 N); Y-Achsen-Verfahrweg 70 mm (Eilgang 15 m/min, nach 5 m/s^2, Vorschubkraft 3000 N). Revolver 2 mit 10 Stationen, Zylinderschaftaufnahmen D25x48 (DIN 69880), angetriebene Werkzeuge auf allen Stationen (Leistung 4,2 kW, Drehmoment 11 Nm, max. Drehzahl 8000 U/min)

- Werkzeugträger 3: X-Achse 125 mm Verfahrweg (Eilgang 30 m/min, nach 10 m/s^2, Vorschubkraft 3000 N). Revolver 3 mit 10 Stationen, Zylinderschaftaufnahmen D25x48 (DIN 69880), angetriebene Werkzeuge an allen Stationen (Leistung 4,2 kW, Drehmoment 11 Nm, max. Drehzahl 8000 U/min)

- Steuerung: INDEX C200-4D-Steuerung (modulare Multiprozessorsteuerung integriert mit Simodrive 611 / Sinumerik 840D), CNC-Anwenderspeicher bis zu 6 MB, Ethernet 10/100 Mbps

- Bildschirm: 26 cm TFT-Farb-Flachbildschirm, Folientastatur im XYZ-Layout, Standard-Anzeigesprache Niederländisch

- Stromversorgung der Maschine: 400V, 50 Hz, 49 kVA Anschlussleistung, 70 A Nennstrom, 100 A max. Vorsicherung

- Kühlsystem: Zentrale Wasserschnittstelle für Spindeln und Schaltschrank, 8 kW Nettonennkühlleistung (50Hz/400V)

- Maschinenverkleidung: INDEX Standard türkis RAL 5018 an Frontschiebehaube (rostfreier Baustahl), staubgrau RAL 7037 an Schalt-/Flüssigkeitsschränken und Späneförderer

- Spannzangenfutter (Hauptspindel): Größe 5 für Zugspannzange auf D42-Spindel (SK42BZI/900 442...)

- Gegenspindel-Spannung: Ortlieb Kraftspannfutter KSFI 40-054 mit Endanschlageinheit inkl. Kühlmittelzufuhr

- Werkstück-Handling: Portal-Entnahmeeinheit mit betätigtem Greifer (pneumatisches Schwenken/Greifen), max. Werkstückdurchmesser 8-42 mm, max. Gewicht 2 kg, max. Reststücklänge 150 mm

- Fertigteil-Förderer: Förderer in Standardausführung mit Abwurf auf der rechten Seite

- Späne-Entsorgung: Scharnierspäneförderer, Abwurfhöhe 840 mm, mit separatem Kühlmittelbehälter und verstärkter Hebepumpe (100 l/min)

- Kühlmittel-System: Vorbereitet für Emulsion, Niederdruckpumpe (8 bar / 80 L/min), Mitteldruckpumpe (20 bar / 30 L/min), Grundsystem 600L-Tank mit Profibus-Schnittstelle, Kühlmittel-Mikrofilteranlage (Kompaktbandfilter Typ KF150, Durchsatz 150 l/min Emulsion / 120 l/min Öl)

- Filterband: Typ PN 100 / 100-540, Rückhaltegröße 50µm - 60µm, Breite 540 mm, Länge 50 Meter

- Werkzeugträger-Ventile: Kühlmittel-Hochdruckventile bis zu 80 bar für Werkzeugträger 1, 2, 3

- Absaugvorbereitung: Für Kühlmittelnebelabsaugung/Filteranschluss, 200 mm Kanaldurchmesser, Leistung ca. 600 m3/h

- Zusätzliche Funktionen: Transmit/Tracyl-Funktion für Stirn-/Umlauffräsen an C200-4D, MBL 42-65 Aufsätze für Steuerung 840D

- Stangenlademagazin: INDEX MBL 42/3700 Stangenlademagazin, Spindelhöhe 1010 mm, Stangenlagerfläche 390 mm breit, Stangendurchmesser 10 - 42 mm, max. Stangenlänge 3644 mm, inkl. klappbarem Stangensupport mit metrischer Skala, Stangenschubstange 20D (Länge 1400mm), und bearbeitete Führungsteile 22-42 mm
