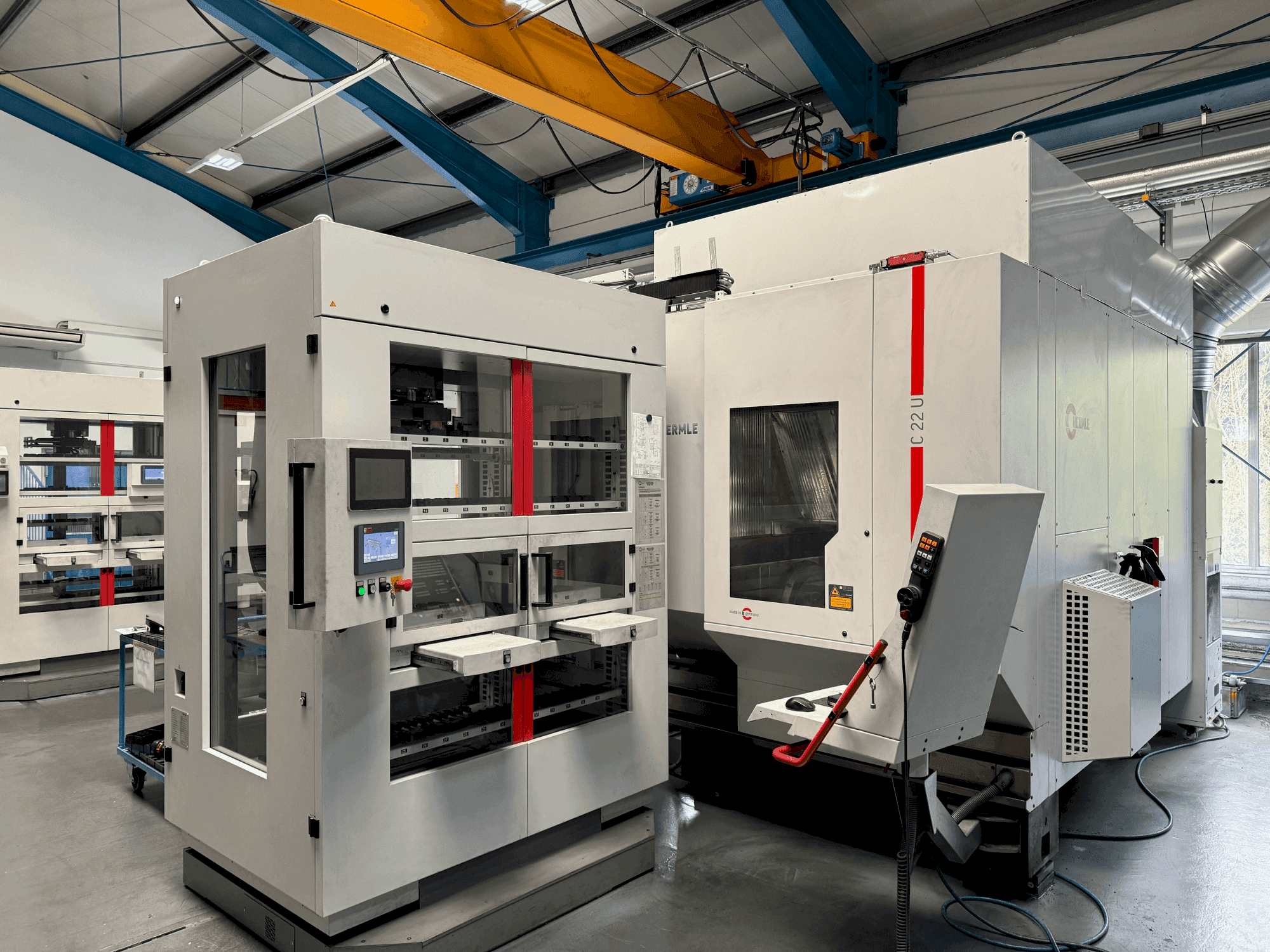

Frontansicht der HERMLE C22 with handling system IH30  (2017)  Maschine

HERMLE - C22U with handling system IH30DE-MIL-HER-2017-00003

Verkauft

Haben Sie weitere Fragen? Kontaktieren Sie uns!

sales contact

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

whatsapp
Über Whatsapp kontaktieren
In Originalsprache anzeigen

Dieses 5-Achsen-Bearbeitungszentrum HERMLE C22U wurde im Jahr 2017 hergestellt. Es verfügt über ein integriertes Handhabungssystem IH30, das die Automatisierung und Effizienz in der Produktion verbessert. Die kompakte und dennoch robuste Konfiguration dieser Maschine ermöglicht vielseitige Fräsanwendungen mit Präzision und Zuverlässigkeit. Das fortschrittliche Steuerungssystem sorgt für optimale Leistung und unterstützt komplexe Fräsarbeiten, die eine hohe Genauigkeit erfordern. Die HERMLE C22U Maschine, die wir zum Verkauf anbieten, wurde fachmännisch hergestellt, um strenge Fertigungsanforderungen zu erfüllen. Kontaktieren Sie uns für weitere Details zu diesem Bearbeitungszentrum. Es sind 2 Maschinen verfügbar, die zweite Einheit mit den gleichen Optionen ist von 2015, das gleiche Modell Hermle C22U mit Handlingsystem IH30.

Übersicht

  • Hersteller: HERMLE
  • jahr: 2017
  • MODELL: C22U with handling system IH30
  • anwendungstyp: Fräsen
  • Standort: Deutschland
  • maschinentyp: Universal-Bearbeitungszentrum
  • Verfügbarkeit: Verkauft
  • Marke Steuergerät: HEIDENHAIN

Technische Daten - HERMLE C22U with handling system IH30

Allgemeine Angaben

  • Breite: 1740 mm
  • Tiefe: 1700 mm
  • Höhe: 2400 mm
  • Gewicht: 9000 kg

Steuergerät

  • Modell: TNC 640
  • Hersteller: HEIDENHAIN

Hauptantrieb

  • Spindelanzahl: 1
  • Drehzahlbereich Spindel: 42000 1/MIN
  • Anzahl der Achsen: 5

Bewegung

  • X-Achse Bewegung: 450 mm
  • Y-Achse Bewegung: 600 mm
  • Z-Achse Bewegung: 330 mm

Werkzeugplätze

  • Anzahl der Index: 65

Schließeinheit

  • Schliesskraft: 4500 N KN

    Zusätliche Ausrüstung

    • - Schwenkbarer Rundtisch STP Ø 320
    • - Einseitiger Antrieb in der A-Achse Ø 320 // Spindel 42.000 1/min HSK E40
    • - 6-fach Drehdurchführung
    • - Eliminierung der Tischplatte Ø 320
    • - KinematicOpt - Hardware
    • - IH30 Handhabungssystem: max. Handhabungsgewicht 30kg Magazinkapazität 50 Paletten

    Zusätzliche Informationen

      Maschinenvorteile

      • Technische Maschinenvorteile:
        • - Äußere mms
        • - Abblasvorrichtung // luft durch die spindelmitte blasen
        • - Sperrluft für waagen
        • - Steuerungssoftware: kuhnke plc
        • - Max. Handhabungsgewicht: 30 kg
        • - Magazinkapazität: 50 paletten
        • - Ein- und ausschleusestation: 2-fach
        • - Standardgreifer: 30 kg auf der basis eines gabelgreifers itp 178x135 oder itp 192x98 mit pneumatischen haltestiften
        • - Steuerungssoftware: kuhnke plc // bedienfeld für hacs auf dem ih30
        • - Kegelgröße: hsk e40
      • Qualitative Maschinenvorteile:
        • - Emulsionsnebelabsaugung inkl. Sekundärfilter
        • - Automatische kabinentür // automatisches kabinendach
        • - Heidenhain elektrischer wärmeausgleich // elektrisches handbedienungsmodul heidenhain
        • - Messsonde heidenhain
        • - Blum werkzeugbruch/ messung a1
        • - Abdeckplatte für die bearbeitung mit amms / mod. Abstreifer
        • - Handhabungsschnittstelle ih30/60 tnc640hacs
        • - Spannfutter 3-r powergrip auf systemtisch
        • - Pneu. Freigabe verriegelung abblasen vorhanden 1x 1:2
        • - Vorbereitung der externen graphitabsaugung links

      Zusätzliche Informationen

      • - IH30 Regal ITS50 Paletten und ITS78: Parallelgreifer: Einschließlich spezifischem Greiferfingersatz. Max. Transportgewicht: 20 kg. Austauschbarer Greifer: 3R Greiferfingersatz. Wir haben eine zweite Einheit des identischen Modells von 2015 verfügbar. Wurde noch nicht auf Vakuum umgerüstet. Klemmsystem inklusive. Inklusive Keller-Graphit-Absaugung. 20 HSK40-Schrumpfhalter von Diebold und/oder Haimer inklusive. DIE MASCHINE VERARBEITET synthetische Materialien. Externe Absauganlage.

    *Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
