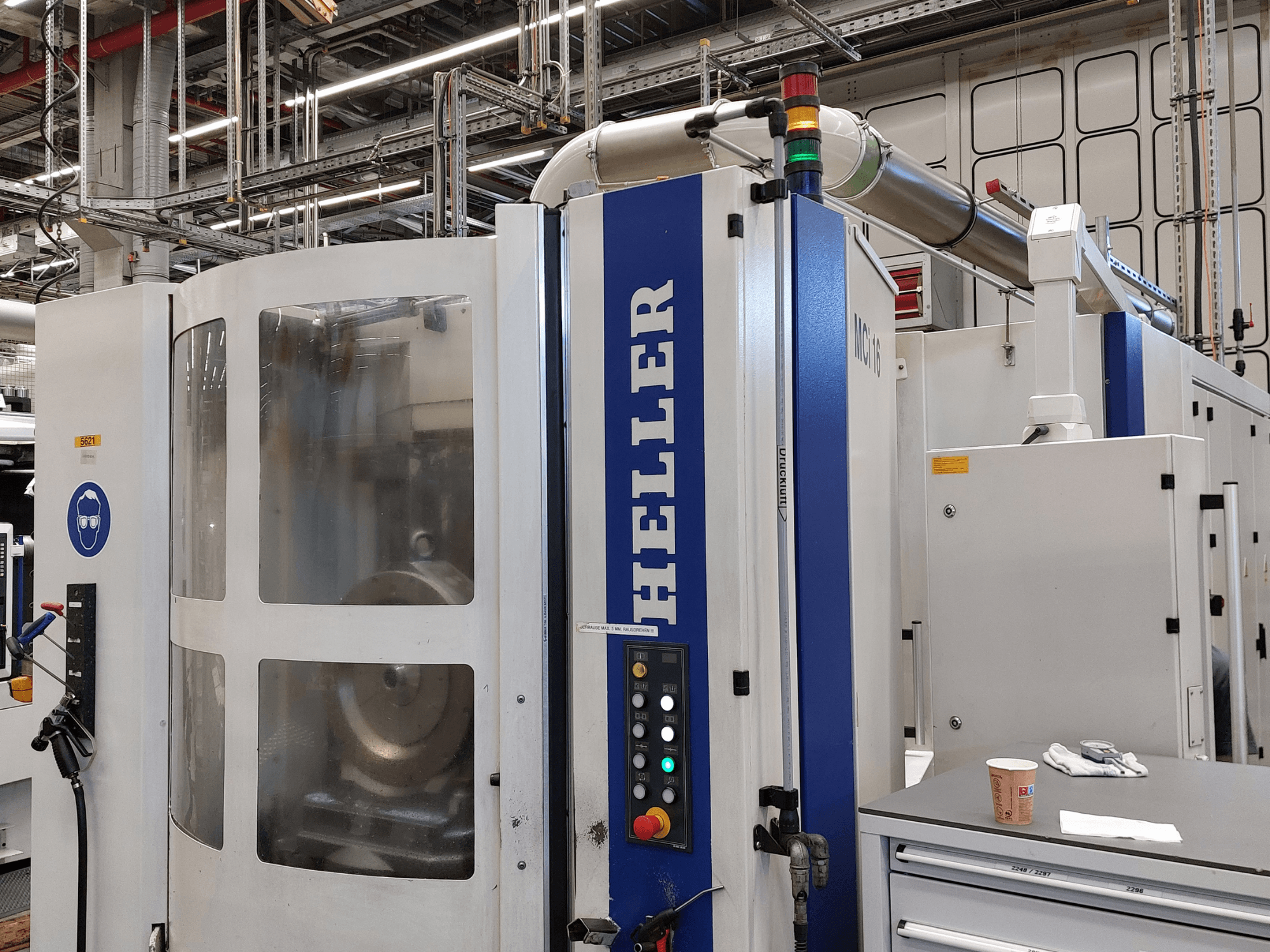

HELLER - MCI 16DE-MIL-HEL-2005-00005

- Spannung: 400 V

- Frequenz: 50 Hz

- Nennstrom: 99 A

- Gesamtanschlussleistung: ca. 69 kVA

- Vorschubgeschwindigkeiten (X, Y, Z): 1 – 60.000 mm/min

- Eilgang (X, Y, Z): 60.000 mm/min

- Beschleunigung (X, Y, Z): 10,0 m/s²

- Indexiergenauigkeit des Rundtisches: 360 × 1°, Genauigkeit 6"

- Maximale Spannkraft des Drehtisches: 500 daN

- Maximales tangentiales Drehmoment des Drehtisches: 10.000 Nm

- Maximales Kippmoment des Drehtisches: 8.000 Nm

- Drehzahl der B-Achse: 40 U/min

- Abmessungen des Palettenwechslers: 400 × 500 mm, 61 × M12-Befestigungsgewinde

- Kapazität des Werkzeugkettemagazins: 40 Werkzeugfächer

- Maximaler Werkzeugdurchmesser: 72 mm (alle Fächer belegt) / 150 mm (mit freien benachbarten Fächern)

- Maximale Werkzeuglänge: 320 mm

- Max. Werkzeuggewicht: 12 daN

- Maximale Spindelleistung (S6-40 %): 38 kW (ab 1500 U/min)

- Maximales Spindeldrehmoment (S6-40 %): 240 Nm (bis zu 1.500 U/min)

- Maximale Spindeldrehzahl: 10.000 U/min

- Messsystem: Direkt mit Linearmaßstäben

- Positioniertoleranz: 0,007 mm

- Kühlmittelkapazität: ca. 1.500 l

- Optionale Ausstattung / Merkmale: Zentrale Kühlanlage für Spindel und Maschinengehäuse, hydraulische Werkstückspannung, Rundlaufprüfvorrichtung RLE1, mechanische Bohrerbruchüberwachung, Kühlschmiersystem mit Späneförderer, Renishaw-Taster, manuell drehbare Werkstückaufspannstation (4×90°)

- Im Lieferumfang enthalten: 2x hydraulische Spannvorrichtungen, 2x Maschinenpaletten
