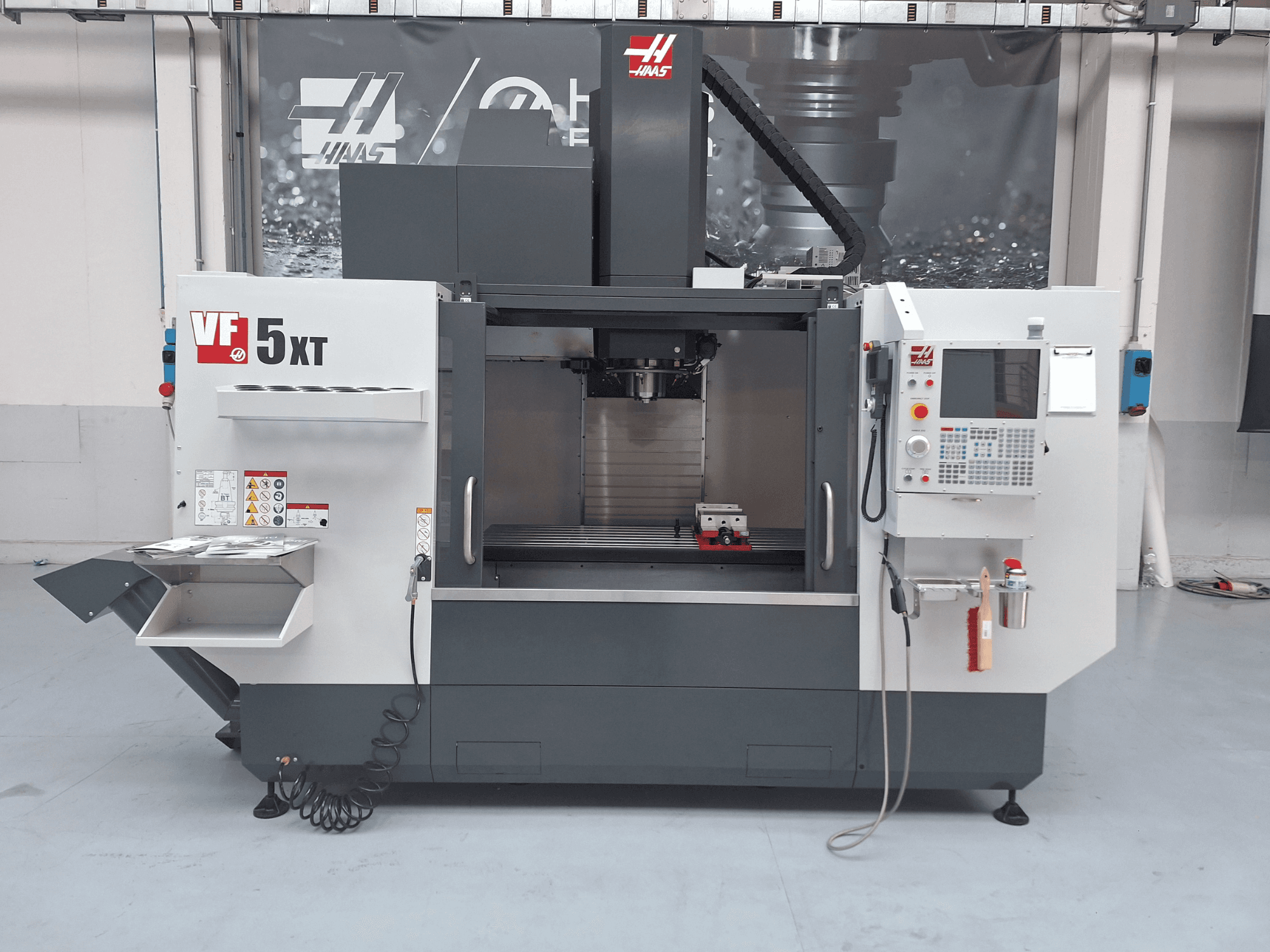

HAAS - VF-5/50XTIT-MIL-HAA-2023-00001

• Betriebsstunden: 0 (Ausstellungsmaschine)

• Abstand von der Spindelspitze zum Tisch (max.): 32,9 Zoll / 836 mm

• Abstand von der Spindelspitze zum Tisch (min.): 7,9 in / 201 mm

• Maximales Drehmoment der Spindel: 340,0 ft-lbf bei 700 U/min / 460,0 Nm bei 700 U/min

• Spindelantrieb: 2-Gang-Getriebe

• Tischlänge: 62,0 in / 1575 mm

• Tischbreite: 23,0 in / 584 mm

• Breite der T-Nuten: 0,626 Zoll bis 0,630 Zoll / 15,90 mm bis 16,00 mm

• T-Nut-Abstand: 3,15 Zoll / 80 mm

• Anzahl der Standard-T-Nuten: 7

• Maximale Tischbelastung (gleichmäßig verteilt): 4000 lb / 1814 kg

• Max. Schnittvorschub: 500 ipm / 12,7 m/min

• Eilgang (X, Y, Z): 710 ipm / 18,0 m/min

• Max. Schubkraft X: 3.400 lbf / 15.124 N

• Max. Vorschubkraft Y: 4100 lbf / 18238 N

• Max. Vorschubkraft Z: 5600 lbf / 24910 N

• Werkzeugwechslertyp: SMTC (seitlich montierter Werkzeugwechsler)

• Werkzeugkapazität: 30+1

• Max. Werkzeugdurchmesser (voll): 4,0 in / 102 mm

• Max. Werkzeugdurchmesser, groß (benachbart, leer): 7,0 in / 178 mm

• Maximale Werkzeuglänge (ab Messlinie): 16,00 in / 406 mm

• Werkzeugwechselzeit (durchschnittlich): 4,20 s

• Span-zu-Span-Zeit (durchschnittlich): 6,30 s

• Kühlmittelkapazität: 95 gal / 360 L

• Erforderlicher Luftbedarf: 4 scfm bei 100 psi / 113,0 L/min bei 6,9 bar

• Inline-Luftschlauch: 3/8 Zoll

• Kupplung (Luft): 3/8 Zoll

• Luftdruck min.: 80 psi / 5,5 bar

• Eingangs-Wechselspannung (3-phasig) – niedrig: 220 VAC (70 A bei Volllast)

• Eingangs-Wechselspannung (3-phasig) – hoch: 440 VAC (35 A bei Volllast)

• Palettenabmessungen für den Versand innerhalb der USA: 168,0 Zoll x 102,0 Zoll x 125,0 Zoll / 427 cm x 260 cm x 318 cm

• Abmessungen der Exportkiste: 168,0 in x 102,0 in x 130,0 in / 427 cm x 260 cm x 331 cm

• Versandgewicht: 16.250 lb / 7.371,0 kg

Zusatzausstattung

• Auf einem T-Nutentisch montierter Maschinenschraubstock

• Druckluftaufsatz

• Sprühbehälter und Reinigungsbürstenhalter, montiert an der Steuerarmkonsole
